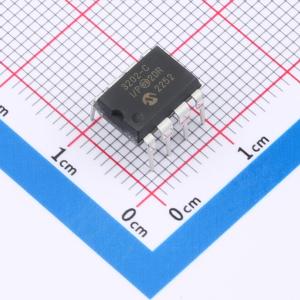

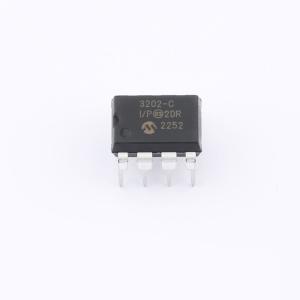

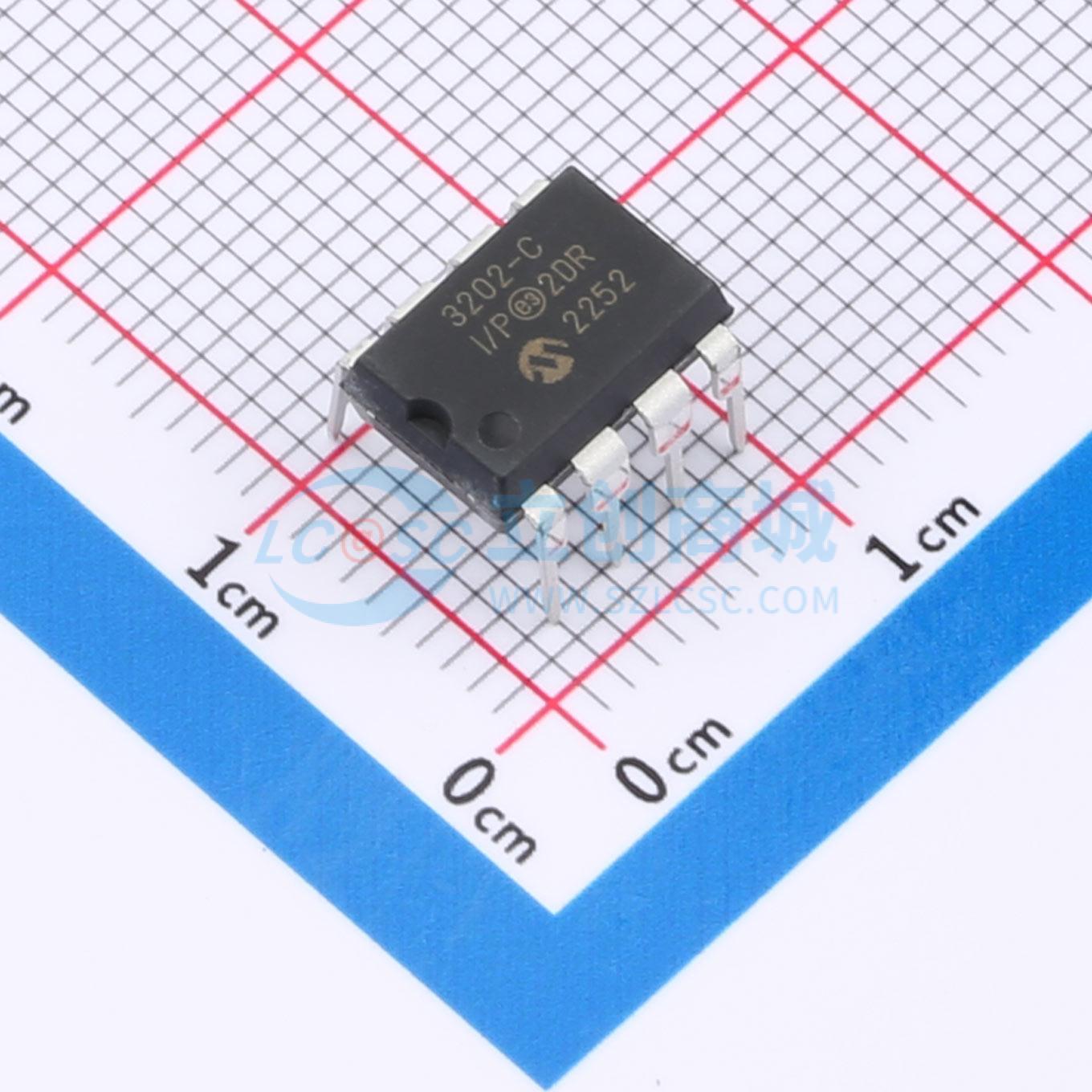

MCP3202-CI/P

2.7V双通道12bit A/D转换器，带SPI串行接口

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 12位分辨率，最大差分非线性±1LSB，可编程单端或伪差分输入，SPI串行，工作电压2.7V-5.5V，最大采样率100ksps
品牌名称: MICROCHIP(美国微芯)
商品型号: MCP3202-CI/P
商品编号: C1542563
商品封装: PDIP-8
包装方式: 管装
商品毛重: 1.51克(g)

商品参数

商品概述

MCP3202是一款逐次逼近型12位模数（A/D）转换器，片上集成采样保持电路。 MCP3202可通过编程配置为单路伪差分输入对或双路单端输入。其差分非线性（DNL）为±1 LSB，积分非线性（INL）有±1 LSB（MCP3202 - B）和±2 LSB（MCP3202 - C）两个版本。该器件采用与SPI协议兼容的简单串行接口进行通信。在5V供电时，其转换速率最高可达100 ksps；在2.7V供电时，转换速率最高可达50 ksps。 MCP3202的工作电压范围宽，为2.7V至5.5V。低电流设计使其典型待机电流仅为500 nA，典型工作电流仅为375 μA。 MCP3202提供8引脚MSOP、PDIP、TSSOP和150 mil SOIC封装。

商品特性

12位分辨率
最大DNL为±1 LSB
最大INL为±1 LSB（MCP3202 - B）
最大INL为±2 LSB（MCP3202 - C）
模拟输入可配置为单端输入或伪差分输入对
片上采样保持功能
SPI串行接口（模式0,0和1,1）
单电源供电：2.7V - 5.5V
VDD = 5V时，最大采样速率为100 ksps
VDD = 2.7V时，最大采样速率为50 ksps
低功耗CMOS技术
典型待机电流为500 nA，最大5 μA；5V供电时，最大工作电流为550 μA
工业温度范围：-40°C至+85°C
8引脚MSOP、PDIP、SOIC和TSSOP封装

应用领域

传感器接口
过程控制
数据采集
电池供电系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(60个/管，最小起订量 1 个)

个

起订量：1 个60个/管

总价金额：

￥ 0.00

近期成交3单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	12位
	采样率	100kHz；50kHz
	通道数	2
	工作电压	2.7V~5.5V
	接口类型	SPI
	差分输入	否

	属性	参数值
	积分非线性	2LSB
	工作温度	-40℃~+85℃
	时钟/振荡器	外置
	时钟频率(fc)	1.8MHz；900kHz
	基准电压源	外置
	ADC架构	SAR
	静态电流	5uA
