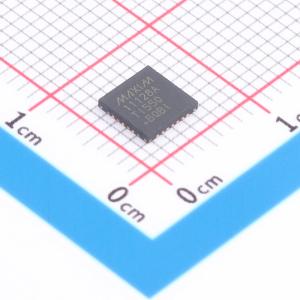

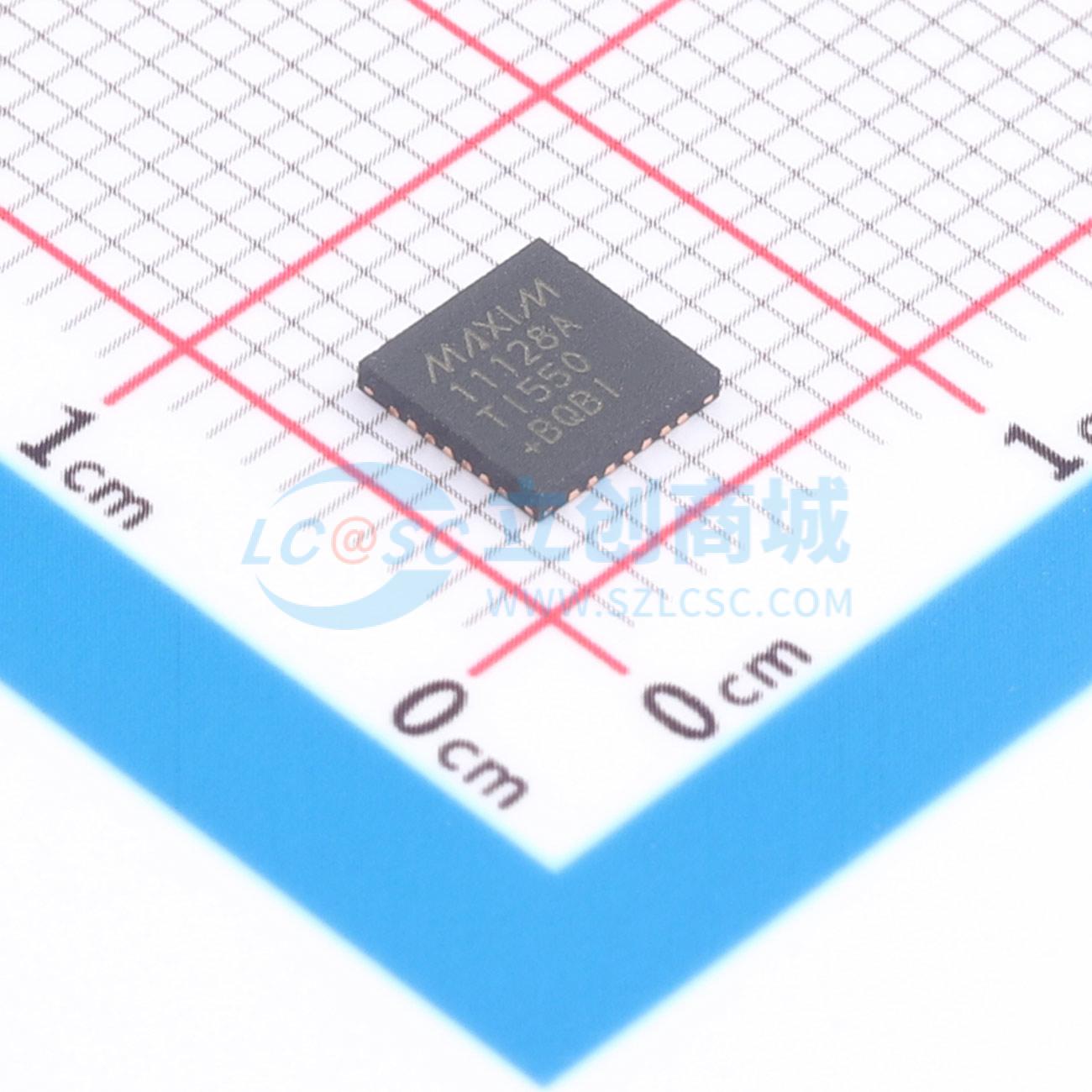

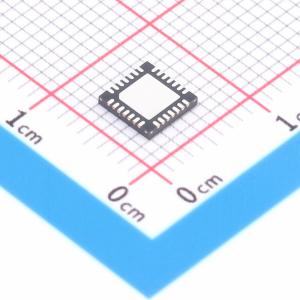

MAX11128ATI+

MAX11120–MAX11128是12位/10位/8位、带外部基准的模数转换器（ADC），采用逐次逼近寄存器（SAR）架构，具有业界领先的1.5MHz全线性带宽，为高速、低功耗、串行输出器件。MAX11120–MAX11128支持内部和外部时钟模式，在这两种时钟模式下均具备扫描模式。内部时钟模式具备内部平均功能，可提高信噪比（SNR）；外部时钟模式采用SampleSet™技术，这是一种用户可编程的模拟输入通道定序器。SampleSet方法为多通道应用提供了更高的定序灵活性，同时减轻了微控制器或DSP（控制单元）的大量通信开销。 内部时钟模式集成了FIFO，允许高速采样数据，然后可随时或以较低时钟速率读出。该模式还支持内部平均，可改善噪声输入信号的SNR。器件的模拟输入通道可配置为单端输入、全差分对或相对于一个公共输入的伪差分输入。MAX11120–MAX11128的工作电源电压范围为2.35V至3.6V，在1Msps采样率下功耗仅为5.4mW。 MAX11120–MAX11128具备AutoShutdown™功能、快速唤醒特性和高速三线串行接口。器件具有完全掉电模式，可实现最佳电源管理。 16MHz三线串行接口可直接连接SPI、QSPI™和MICROWIRE器件，无需外部逻辑。 出色的动态性能、低电压、低功耗、易用性和小封装尺寸，使这些转换器非常适合便携式电池供电的数据采集应用，以及其他对低功耗和小空间有要求的应用。 MAX11120–MAX11128采用28引脚、5mm × 5mm TQFN封装，工作温度范围为-40°C至+125°C。

• 扫描模式、内部平均和内部时钟
• 16级先入先出（FIFO）
• SampleSet：用户定义的通道序列，模拟多路复用器最大长度为256，具备真差分跟踪/保持功能
• 16/8/4通道单端输入
• 8/4/2通道全差分对
• 15/8/4通道相对于公共输入的伪差分输入
• 两种软件可选的双极性输入范围
• ±VREF/2、±VREF+
• 所有通道灵活的输入配置，高精度
• 在整个温度范围内，积分非线性（INL）±1 LSB，微分非线性（DNL）±1 LSB，无漏码
• 在250kHz输入频率下，信纳比（SINAD）保证达到70dB
• 1.5V至3.6V宽范围I/O电源
• 允许串行接口直接连接1.8V、2.5V或3.3V数字系统
• 2.35V至3.6V电源电压
• 延长便携式应用的电池使用寿命
• 低功耗
• 3V电源、1Msps采样率下功耗为5.4mW
• 完全关断电流为2μA
• 外部差分基准（1V至VDD）
• 16MHz三线SPI/QSPI/MICROWIRE/DSP兼容串行接口
• 宽工作温度范围-40°C至+125°C
• 节省空间的28引脚、5mm x 5mm TQFN封装
• 1Msps转换速率，无流水线延迟
• 12/10/8位分辨率
• 提供符合AECQ-100标准的版本（MAX11128ATI/V+）

• 高速数据采集系统
• 高速闭环系统
• 工业控制系统
• 医疗仪器
• 电池供电仪器、便携式系统
