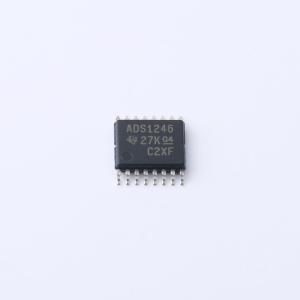

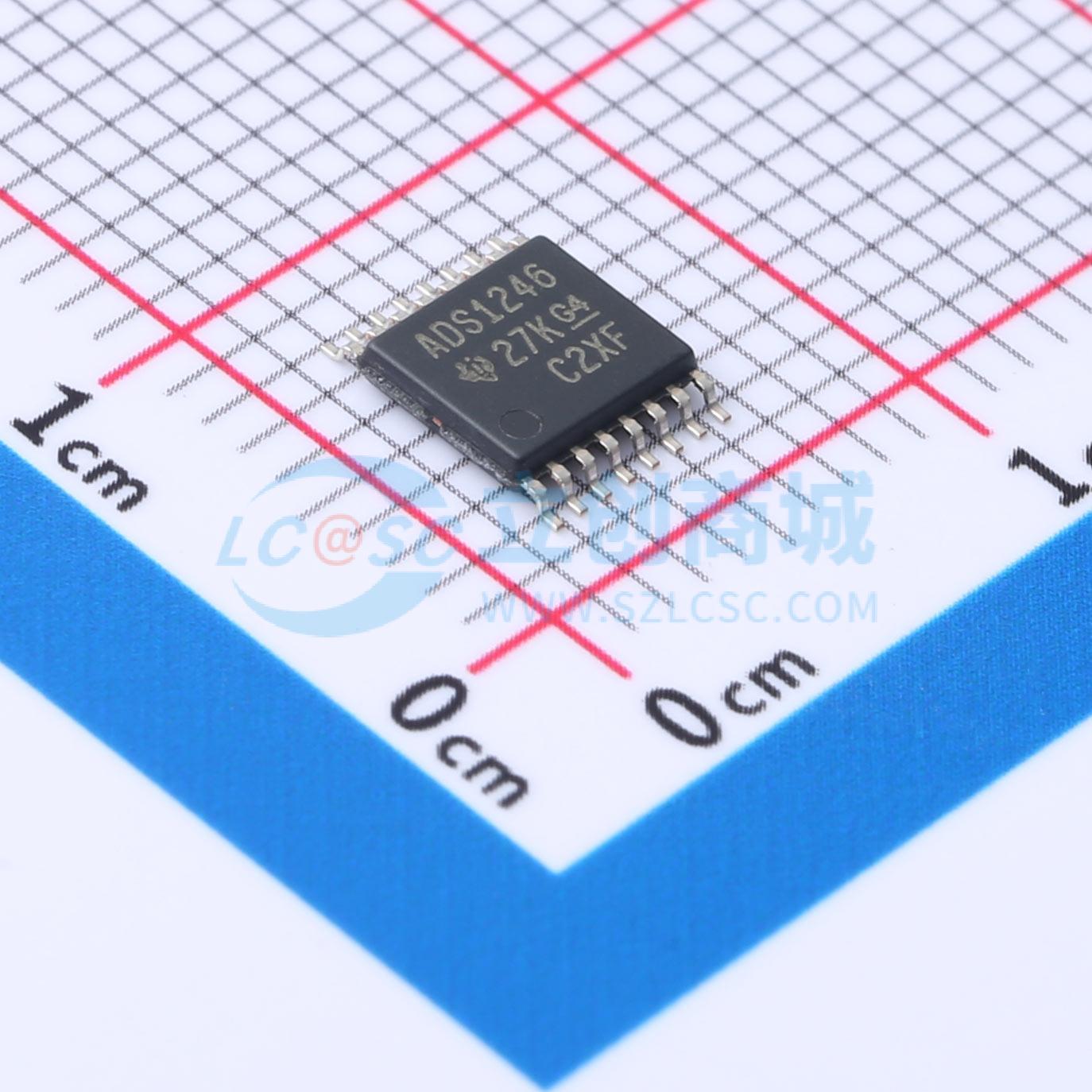

ADS1246IPW

ADS124x 24位, 2-kSPS, 带可编程增益放大器(PGA)的传感器测量模拟到数字转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ADS1246 适用于精密传感器测量且具有 PGA 的 24 位 2kSPS 单通道 Δ-Σ ADC
品牌名称: TI(德州仪器)
商品型号: ADS1246IPW
商品编号: C1542556
商品封装: TSSOP-16
包装方式: 管装
商品毛重: 0.58克(g)

商品参数

商品概述

ADS1246、ADS1247和ADS1248器件是精密的24位模数转换器（ADC），具备许多集成特性，可降低传感器测量应用的系统成本和元件数量。这些器件具有低噪声可编程增益放大器（PGA）、带单周期稳定数字滤波器的精密ΔΣ ADC以及内部振荡器。ADS1247和ADS1248器件还提供内置低漂移电压基准和两个匹配的可编程激励电流源（IDAC）。输入多路复用器为ADS1248提供四个差分输入，为ADS1247提供两个差分输入，为ADS1246提供一个差分输入。此外，该多路复用器集成了传感器烧毁检测、热电偶电压偏置、系统监控和通用数字I/O（ADS1247和ADS1248）。PGA提供高达128 V/V的可选增益。这些特性为包括热电偶、热敏电阻和电阻式温度检测器（RTD）在内的温度传感器测量应用以及包括电阻桥传感器在内的其他小信号测量提供了完整的前端解决方案。数字滤波器在单周期内稳定，支持使用输入多路复用器时的快速通道切换，并提供高达2 kSPS的数据速率。对于20 SPS或更低的数据速率，滤波器可抑制50 Hz和60 Hz的干扰。

商品特性

可编程数据速率高达2 kSPS
所有数据速率下单周期稳定
20 SPS时同时抑制50 Hz和60 Hz干扰
模拟多路复用器，具有8个（ADS1248）和4个（ADS1247）独立可选输入
低噪声PGA：PGA = 128时为48 nV_RMS
双匹配可编程激励电流源
低漂移内部2.048 V基准：10 ppm/°C（最大值）
传感器烧毁检测
4个或8个通用I/O（ADS1247、ADS1248）
内部温度传感器
电源和V_REF监控（ADS1247、ADS1248）
自校准和系统校准
SPI兼容串行接口
模拟电源：单极性（2.7 V至5.25 V）和双极性（±2.5 V）工作
数字电源：2.7 V至5.25 V

应用领域

温度传感器测量：RTD、热电偶和热敏电阻
压力测量
流量计
工厂自动化和过程控制

优惠活动

购买数量

(90个/管，最小起订量 1 个)

个

起订量：1 个90个/管

总价金额：

￥ 0.00

近期成交6单

	属性	参数值
	商品目录	模数转换芯片ADC
	分辨率	24位
	采样率	2kHz
	通道数	1
	工作电压	2.7V~5.25V
	接口类型	SPI
	差分输入	是
	积分非线性	6LSB

	属性	参数值
	工作温度	-40℃~+105℃
	时钟/振荡器	内置
	时钟频率(fc)	4.096MHz
	基准电压源	外置
	可变增益	支持
	ADC架构	Sigma-Delta
	数据速率	2kHz
	静态电流	100nA
