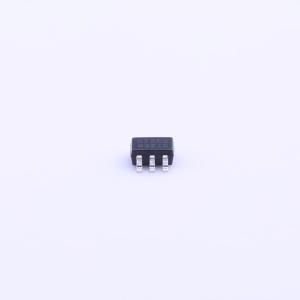

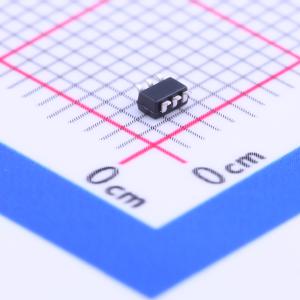

温馨提醒：图片仅供参考，商品以实物为准
2N7002DWQ-7-F
2个N沟道 耐压:60V 电流:0.23A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款MOSFET的设计旨在最大限度地降低导通电阻（RDS(ON)），同时保持卓越的开关性能，使其非常适合高效电源管理应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- 2N7002DWQ-7-F
- 商品编号
- C150488
- 商品封装
- SOT-363
- 包装方式
- 编带
- 商品毛重
- 0.031克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 2个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 230mA | |
| 导通电阻(RDS(on)) | 13.5Ω@10V,0.5A | |
| 耗散功率(Pd) | 400mW | |
| 阈值电压(Vgs(th)) | 2V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | - | |
| 输入电容(Ciss) | 50pF | |
| 反向传输电容(Crss) | 5pF | |
| 工作温度 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 25pF |
商品概述
这款MOSFET旨在最大程度降低导通电阻 RDS(on)，同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- 双N沟道MOSFET
- 低导通电阻
- 低栅极阈值电压
- 低输入电容
- 快速开关速度
- 低输入/输出泄漏电流
- 超小型表面贴装封装
- 完全无铅且符合RoHS标准
- 无卤素和锑，“绿色”器件
- 该器件符合JEDEC标准（参考AEC-Q），具备高可靠性
- 另有符合汽车标准的型号（2N7002DWQ），其数据手册单独提供
应用领域
- 电机控制-电源管理功能
