温馨提醒：图片仅供参考，商品以实物为准

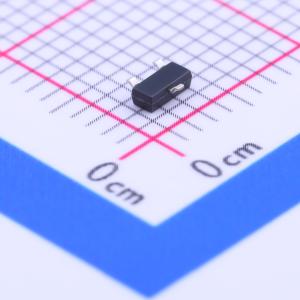

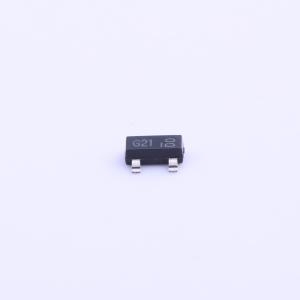

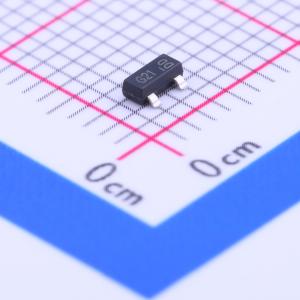

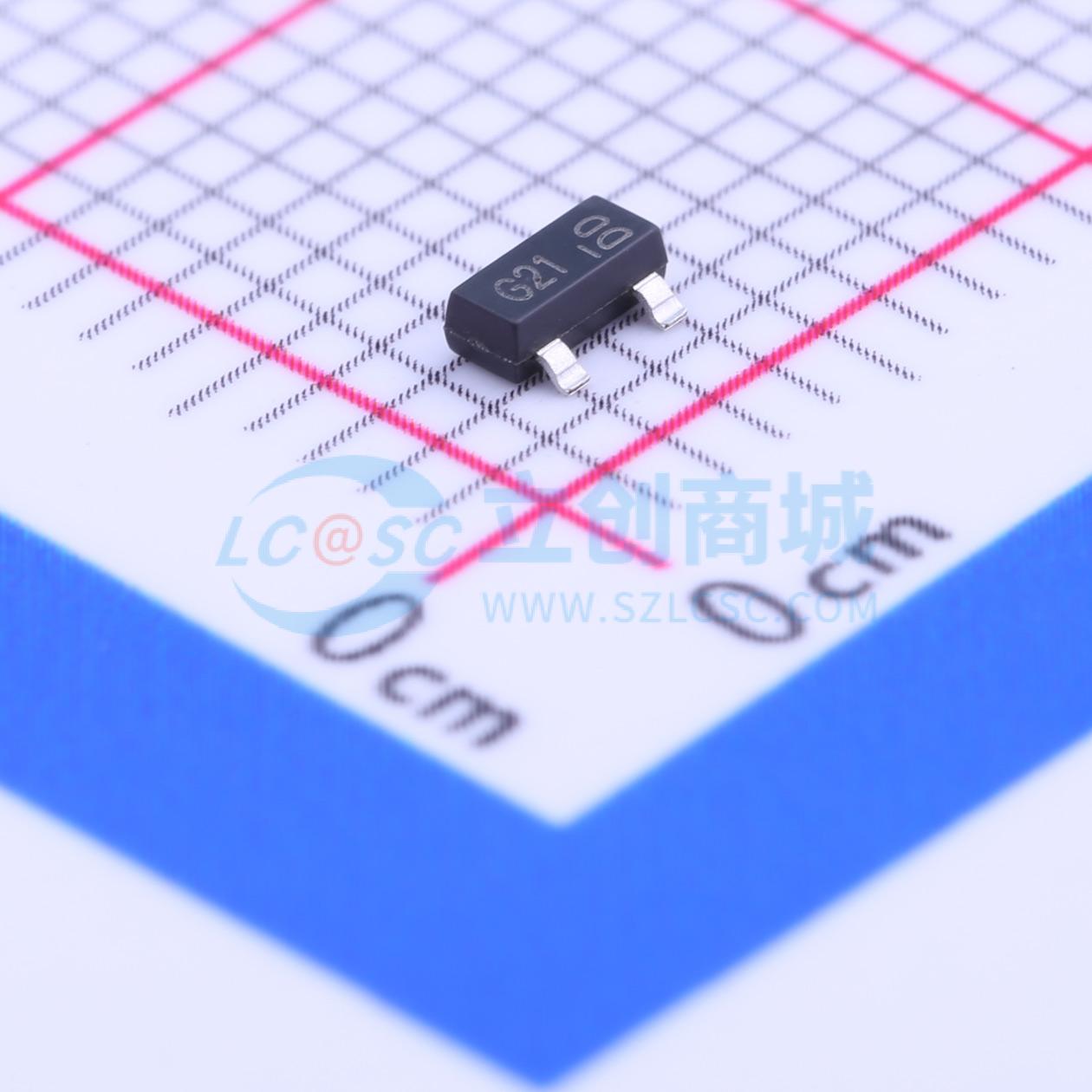

DMG2301U-7
1个P沟道 耐压:20V 电流:2.7A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- P沟道,-20V,-2.7A,80mΩ@-4.5V
- 品牌名称
- DIODES(美台)
- 商品型号
- DMG2301U-7
- 商品编号
- C150721
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 2.7A | |
| 导通电阻(RDS(on)) | 110mΩ@2.5V | |
| 耗散功率(Pd) | 800mW | |
| 阈值电压(Vgs(th)) | 1V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6.5nC@4.5V | |
| 输入电容(Ciss) | 608pF | |
| 反向传输电容(Crss) | 72pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | - | |
| 输出电容(Coss) | 82pF |
商品概述
这款MOSFET旨在最小化导通电阻 RDS(on)，同时保持卓越的开关性能，非常适合高效电源管理应用。
商品特性
- 低导通电阻
- 低输入电容
- 快速开关速度
- 完全无铅且完全符合RoHS标准
- 无卤素和锑,“绿色”器件
- 符合AEC-Q101标准,具备高可靠性
应用领域
- 背光照明
- 电源管理功能
- DC-DC转换器
- 电机控制
