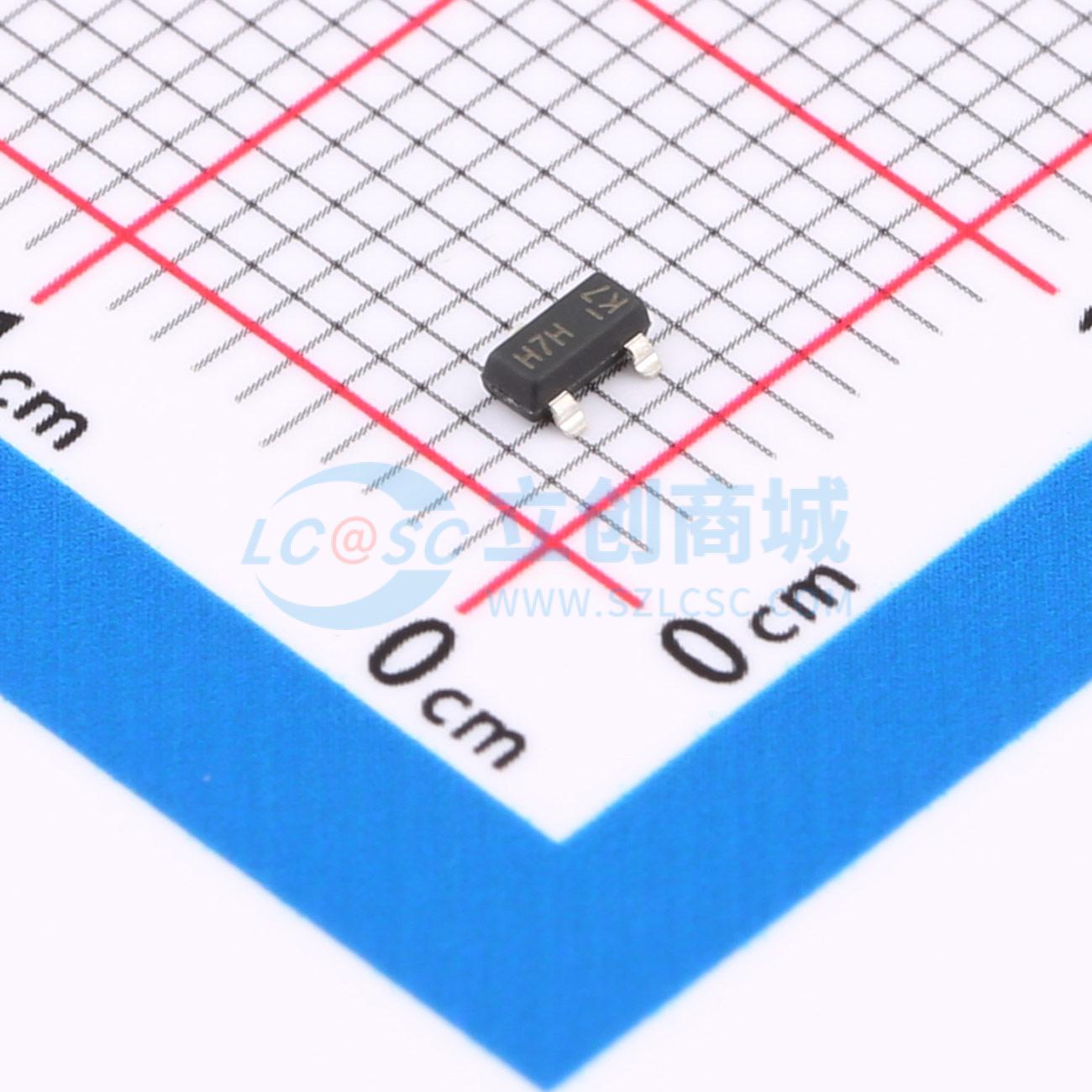

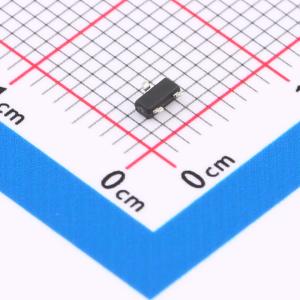

温馨提醒：图片仅供参考，商品以实物为准
2N7002H-7
1个N沟道 耐压:60V 电流:210mA
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 此MOSFET旨在最小化导通电阻RDS(ON)，同时保持卓越的开关性能，非常适合高效电源管理应用。
- 品牌名称
- DIODES(美台)
- 商品型号
- 2N7002H-7
- 商品编号
- C150714
- 商品封装
- SOT-23
- 包装方式
- 编带
- 商品毛重
- 0.028克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 210mA | |
| 导通电阻(RDS(on)) | 3Ω@5V | |
| 耗散功率(Pd) | 510mW | |
| 阈值电压(Vgs(th)) | 3V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 352pC@4.5V | |
| 输入电容(Ciss) | 26pF | |
| 反向传输电容(Crss) | 2.1pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 2.8pF |
商品概述
这款MOSFET旨在最小化导通电阻 RDS(on)，同时保持卓越的开关性能，使其非常适合高效电源管理应用。
商品特性
- N沟道MOSFET-低导通电阻-低栅极阈值电压-低输入电容-快速开关速度-小型表面贴装封装-完全无铅且完全符合RoHS标准-无卤素和锑,“绿色”器件-该器件符合JEDEC标准(参考AEC-Q101),具备高可靠性
应用领域
- 电机控制-电源管理功能
