温馨提醒：图片仅供参考，商品以实物为准

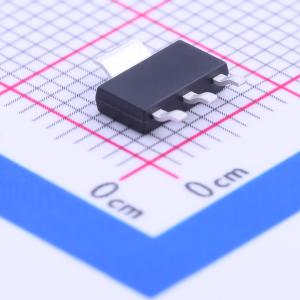

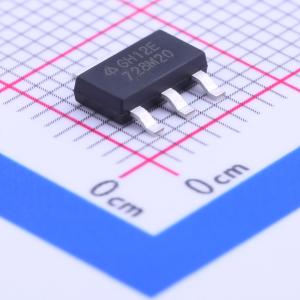

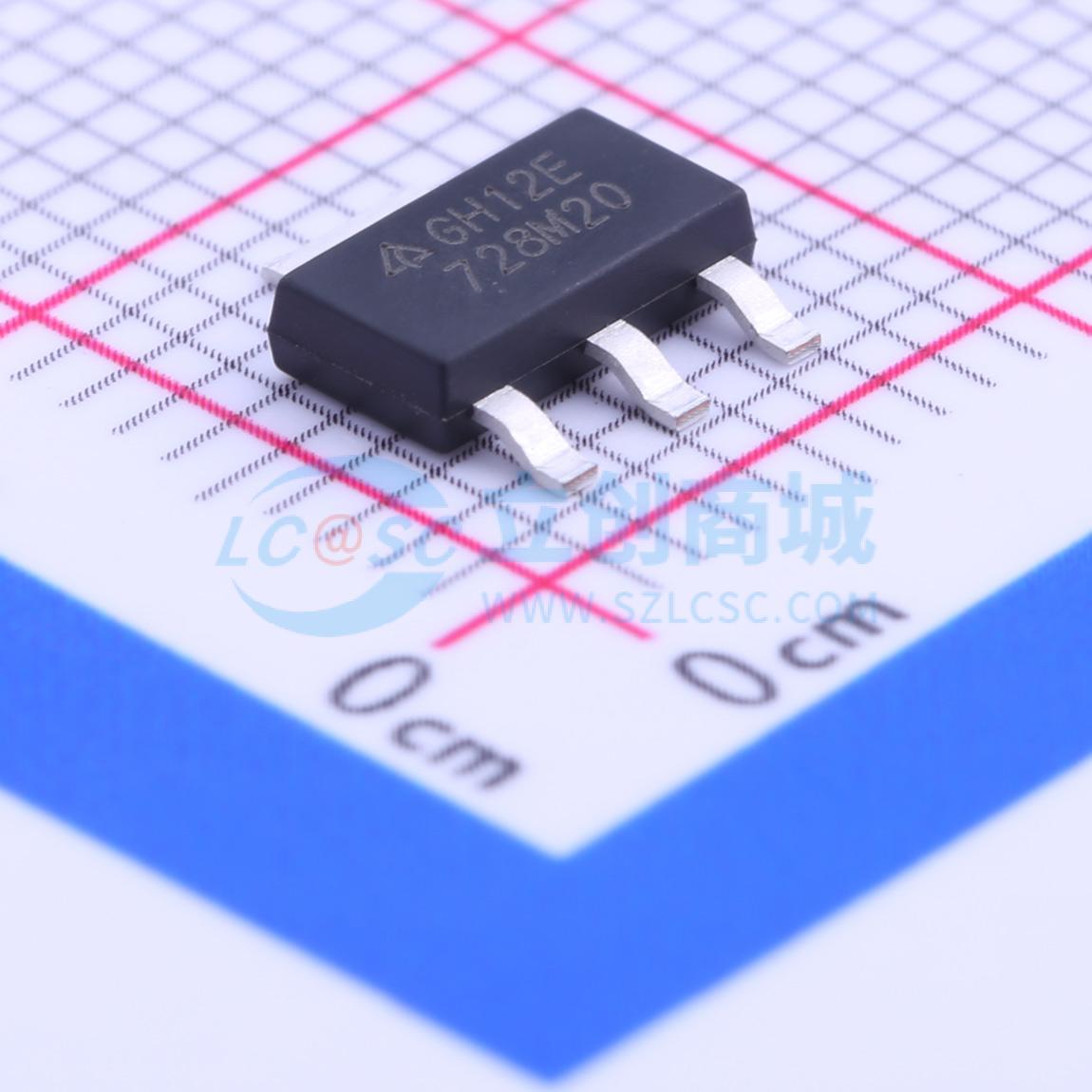

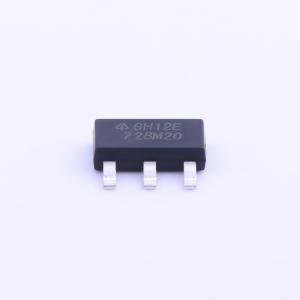

AP2114H-3.3TRG1
输入6V 输出3.3V 1A
- 描述
- 是CMOS工艺低压差线性稳压器，具有使能功能，可提供保证的1A（最小值）连续负载电流。具有低功耗特性。有1.2V、1.5V、1.8V、2.5V和3.3V稳压输出以及0.8V至5V可调输出，输出精度为±1.5%，具有出色的负载调节和线性调节性能。采用标准封装，包括SOT-223、TO-252-21、TO-252-23、TO-252-24、TO-263-3、SOIC-8和PSOP-8。
- 品牌名称
- DIODES(美台)
- 商品型号
- AP2114H-3.3TRG1
- 商品编号
- C150716
- 商品封装
- SOT-223
- 包装方式
- 编带
- 商品毛重
- 0.232克(g)
- 立创商城设计参考
- LDO-(1)电源输入7V以内-(2)输出0.1A~1A方案
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出类型 | 固定 | |
| 工作电压 | 6V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1A | |
| 电源纹波抑制比(PSRR) | 65dB@(1kHz) | |
| 压差 | 450mV@(1A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 65uA | |
| 噪声 | 30uVrms | |
| 特性 | 过热保护；过流保护 | |
| 工作温度 | -40℃~+85℃@(Ta) | |
| 输出极性 | 正极 | |
| 输出通道数 | 1 |
商品概述
AP2114是一款采用CMOS工艺、具备使能功能的低压差线性稳压器，该稳压器可保证提供1A（最小值）的连续负载电流。 AP2114具有低功耗特性。 AP2114提供1.2V、1.5V、1.8V、2.5V和3.3V的稳压输出，以及0.8V至5V的可调输出，输出精度高达±1.5%，还具备出色的负载调整率和线性调整率性能。 AP2114采用SOT - 223、TO - 252 - 2 (1)、TO - 252 - 2 (3)、TO - 252 - 2 (4)、TO - 263 - 3、SOIC - 8和PSOP - 8等标准封装。
商品特性
- 输出电压精度：±1.5%
- 输出电流：1A（最小值）
- 折返式短路电流保护：50mA
- 低压差电压（3.3V）：450mV（典型值）@ I_OUT = 1A
- 使用4.7μF灵活电容（陶瓷、钽和铝电解电容）可保持稳定
- 出色的线性调整率：0.02%/V（典型值），0.1%/V（最大值）@ V_IOUT = 30mA
- 出色的负载调整率：0.2%/A（典型值）@ I_OUT = 1mA至1A
- 低静态电流：60μA（1.2V/1.5V/1.8V /2.5V/可调）
- 低输出噪声：30μV_RMS
- 电源抑制比：68dB @ 频率 = 1KHz（1.2V/1.5V/1.8V /可调）
- 过温关断保护
- 工作温度范围：-40°C至85°C
- 静电放电：机器模型400V，人体模型4000V
应用领域
- 液晶显示器
- 液晶电视机顶盒
交货周期
订货65-67个工作日购买数量
(4000个/圆盘，最小起订量 24000 个)个
起订量：24000 个4000个/圆盘
