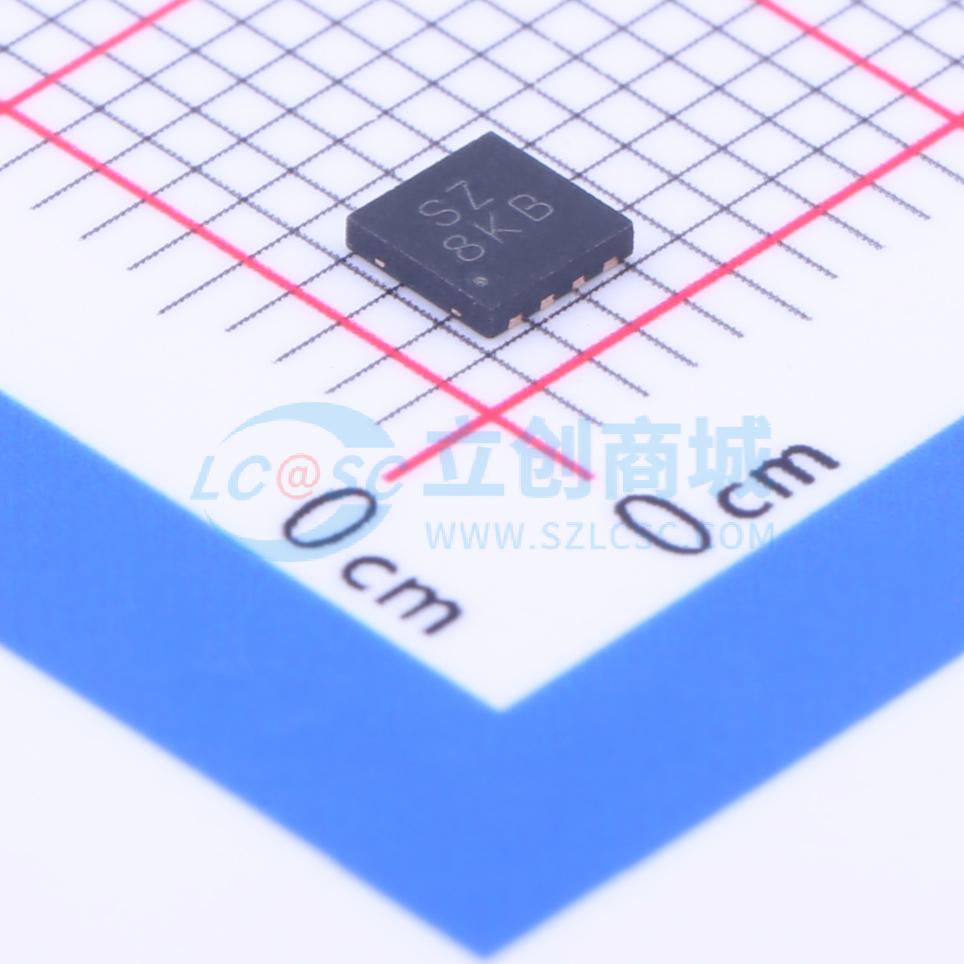

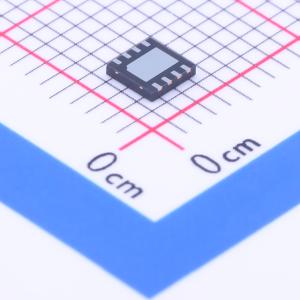

AP7361C-33FGE-7

输入6V 输出3.3V 1A

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款 1A、可调且固定输出电压的超低压差线性稳压器，带有使能功能。该器件包括传输元件、误差放大器、带隙基准、电流限制和热关断电路。当 EN 引脚设置为逻辑高电平时，器件开启。低压差和低静态电流特性使其适用于中低功率应用，例如笔记本电脑、音频和视频应用以及电池供电设备。典型静态电流约为 60μA。内置电流限制和热关断功能可防止 IC 在故障条件下损坏。提供 U-DFN3030-8 (Type E)、SOT89-5、SOT223、TO252 (DPAK) 和 SO-8EP 封装。
品牌名称: DIODES(美台)
商品型号: AP7361C-33FGE-7
商品编号: C151007
商品封装: DFN-8-EP(3x3)
包装方式: 编带
商品毛重: 0.061克(g)

商品参数

商品概述

AP7361C 是一款 1A、具备使能功能的可调及固定输出电压超低压差线性稳压器。该器件包含传输元件、误差放大器、带隙基准、限流和热关断电路。当 EN 引脚设置为逻辑高电平时，器件开启。低压差和低静态电流特性使其适用于中低功率应用，例如笔记本电脑、音频和视频应用以及电池供电设备。典型静态电流约为 60μA。内置限流和热关断功能可防止 IC 在故障条件下受损。 AP7361C 提供 U-DFN3030-8（E 型）、SOT89-5、SOT223、TO252（DPAK）和 SO-8EP 封装。

商品特性

宽输入电压范围：2.2V 至 6.0V
输出电压精度：±1%
极低压差（3.3V）：1A 时典型值为 360mV
低静态电流（IQ）：典型值为 60μA
可调输出电压范围：0.8V 至 5.0V
固定输出选项：1.0V、1.2V、1.5V、1.8V、2.5V、2.8V 和 3.3V
高电源抑制比：1kHz 时为 75dB
限流：1.5A
折返式短路保护：400mA
热关断保护
使用 ≥2.2μF 的 MLCC、电解电容、钽电容或固态电容时稳定
环境温度范围：-40°C 至 +85°C
采用“绿色”模塑料（无溴、锑）
湿度敏感度：符合 J-STD-020 的 1 级
二极管汽车级器件（Q 后缀）适用于需要特定变更控制的汽车应用；这些器件通过 AEC-Q100/101/200 认证，具备生产件批准程序（PPAP）能力，并在通过 IATF16949:2016 认证的工厂生产
完全无铅且完全符合 RoHS 标准
无卤素和锑，“绿色”器件

应用领域

液晶电视、显示器
机顶盒
家用电器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 5 个)

个

起订量：5 个3000个/圆盘

总价金额：

￥ 0.00

近期成交85单

	属性	参数值
	商品目录	线性稳压器(LDO)
	输出类型	固定
	工作电压	6V
	输出电压	3.3V
	输出电流	1A
	电源纹波抑制比(PSRR)	75dB@(1kHz)

	属性	参数值
	压差	360mV@(1A)
	静态电流(Iq)	60uA
	特性	短路保护；过流保护；带使能；过热保护
	工作温度	-40℃~+85℃@(Ta)
	输出极性	正极
	输出通道数	1
