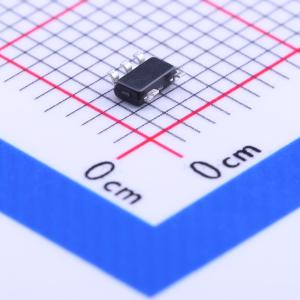

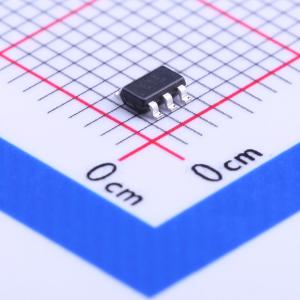

温馨提醒：图片仅供参考，商品以实物为准

ZXLD1615ET5TA

PFM升压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZXLD1615是一款PFM升压转换器,能够在2.5V到5.5V的输入电压范围内提供高达28V的输出电压。该器件内置30V NDMOS开关,最大输出电流为10mA,静态电流典型值为60μA。具有低外部组件数量和高效率（典型值85%）。
品牌名称: DIODES(美台)
商品型号: ZXLD1615ET5TA
商品编号: C151018
商品封装: TSOT-23-5
包装方式: 编带
商品毛重: 0.046克(g)

商品参数

商品概述

ZxLD1615是一款PFM电感升压转换器，设计用于从2.5V至5.5V的输入电源提供高达28V的输出电压。ZxLD1615包括输出开关和峰值电流检测电阻，在最大输出电压下可提供高达10mA的输出电流。在较低的输出电压下可以提供更高的电流。静态电流通常为60μA，并提供关断功能，在“关闭”状态下将此电流降至小于100nA。

通过两个外部电阻可以将标称输出电压设置到最大28V，并且可以通过应用于“使能”引脚的PWM控制信号调整到更低值。根据控制频率，PWM信号将提供连续（低纹波）或门控控制。PWM滤波组件包含在芯片内。最小输出电压由输入电源决定。

采用低轮廓TSOT23-5引脚封装。

应用领域

LCD 和 OLED 偏压
手机
数码相机
PDA
LCD 模块
变容二极管和 PIN 二极管偏压
掌上电脑

数据手册PDF

放大查看下载PDF

优惠活动

8.1折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2.5V~5.5V
	输出电压	-
	输出电流	-
	开关频率	600kHz
	工作温度	-40℃~+85℃

	属性	参数值
	同步整流	-
	输出通道数	1
	拓扑结构	反激式
	静态电流(Iq)	60uA
	开关管(内置/外置)	内置
	输出类型	可调
