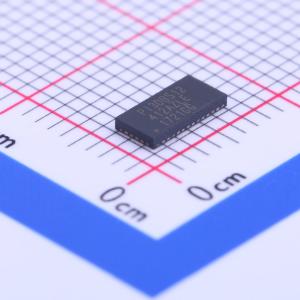

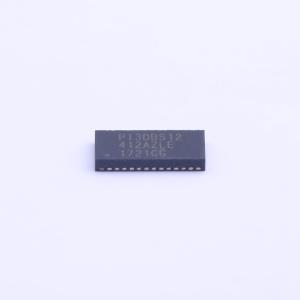

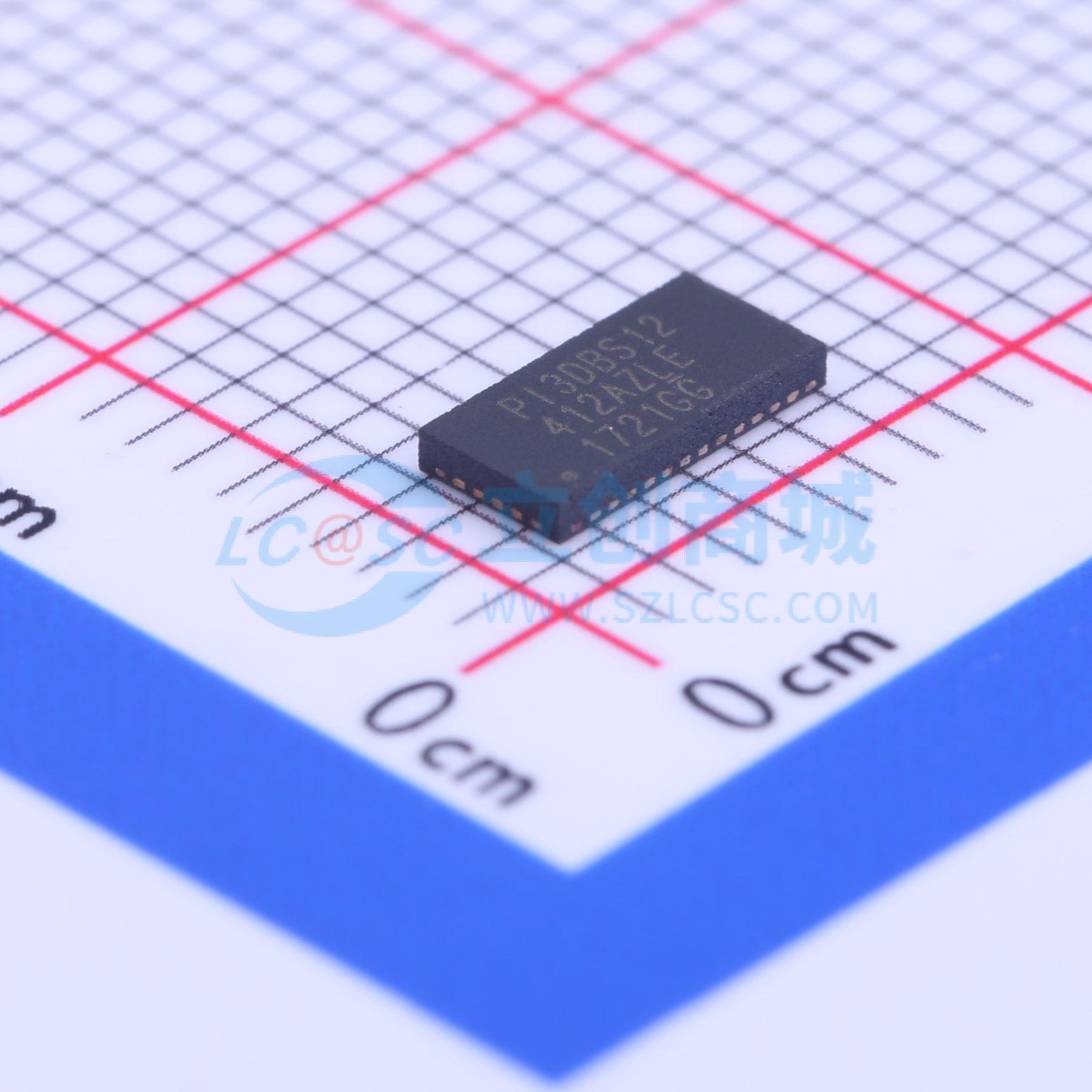

PI3DBS12412AZLE

PI3DBS12412A是一款8通道至4通道差分通道复用器/解复用器开关。该解决方案可切换多种信号类型，数据速率高达12Gbps。采用独特的设计技术，将开关的阻抗降至最低，从而使通过开关的衰减最小。这种独特的设计技术还针对雷电接口（Thunderbolt）和SAS 3.0信号进行了布局优化，可将通道间的偏斜以及高速信号所需的通道间串扰降至最低。

• 4个差分通道，2:1复用/解复用
• 适用于SAS 3.0应用，数据速率高达12Gbps
• 与雷电接口（Thunderbolt）信号兼容，速率为10.3125Gbps
• 支持10Gbps以太网、USB 3.1
• 双向操作
• 3dB带宽：11.3 GHz
• 低比特间偏斜，典型值为1ps
• 低通道间偏斜，典型值为7ps
• 低插入损耗：在5 GHz时为 -1.4dB，在6 GHz时为 -1.5dB
• 回波损耗：在5 GHz时为 -19.3dB，在6 GHz时为 -17.3dB
• 低串扰：在6 GHz时为 -30.5dB
• 低关断隔离度：在6 GHz时为 -17.1dB
• 低功耗，典型值为 -400μA
• 电源电压3.3V
• 工业温度范围：-40℃至85℃
• 静电放电（ESD）防护 - 2KV人体模型（HBM）

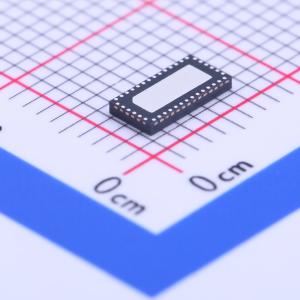

• 封装（无铅且环保）：42引脚，TQFN（ZH42），3.5x9mm；40引脚，TQFN（ZL40），3x6mm

• 路由高速差分信号，如雷电接口（Thunderbolt）、10吉比特以太网、PCI-Express 3.0、SAS 3.0和USB 3.1。
