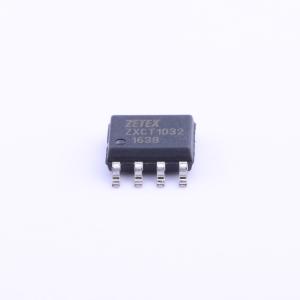

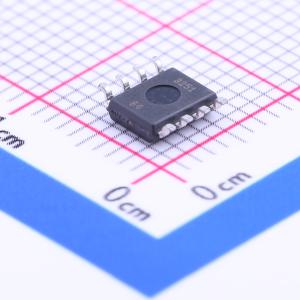

ZXCT1032N8TA
停产 高端浪涌控制器和电子保险丝
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- ZXCT1032是一款高端电流监测器，可驱动PMOS或PNP晶体管，以提供浪涌电流限制和过流保护。ZXCT1032包含一个高精度高端电流监测器、一个启动定时器和一个重试禁止定时器。 ZXCT1032获取电流分流电阻两端的电压，并将其与外部设定的触发点进行比较。它有三种工作模式： 线性软启动 过流检测 过流断开/熔断
- 品牌名称
- DIODES(美台)
- 商品型号
- ZXCT1032N8TA
- 商品编号
- C150505
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.388克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电流感应放大器 | |
| 放大器数 | - | |
| 共模电压 | - | |
| 增益 | - | |
| 带宽 | - | |
| 输入偏置电流(Ib) | 100nA | |
| 输入失调电压(Vos) | - | |
| 工作温度 | -40℃~+85℃ | |
| 差分电压 | ±500mV | |
| 单电源电压 | 9.5V~21V |
| 属性 | 参数值 | |
|---|---|---|
| 双电源电压(Vee~Vcc) | - | |
| 静态电流(Iq) | 1.6mA | |
| 输出电流 | - | |
| 输入失调电压温漂(Vos TC) | - | |
| 输入失调电流(Ios) | - | |
| 压摆率(SR) | - | |
| 共模抑制比(CMRR) | - | |
| 噪声密度(eN) | - | |
| 功能特性 | 高边检测；内置比较器 |
商品概述
ZXCT1032是一款高端电流监测器，可驱动PMOS或PNP晶体管，以提供浪涌电流限制和过流保护。ZXCT1032包含一个高精度高端电流监测器、一个启动定时器和一个重试禁止定时器。 ZXCT1032获取电流分流电阻两端的电压，并将其与外部设定的触发点进行比较。它有三种工作模式： 线性软启动 过流检测 过流断开/熔断
商品特性
- 精确的高端电流检测
- 用户可定义且动态可调的触发电流
- 负载开关控制
- 故障标志逻辑输出
- 用户可定义的斜坡和禁止定时器
- SO8封装
- 温度范围 -40至85°C
应用领域
- 电子熔断器
- 短路保护电源馈电
- 热插拔
- 以太网供电
