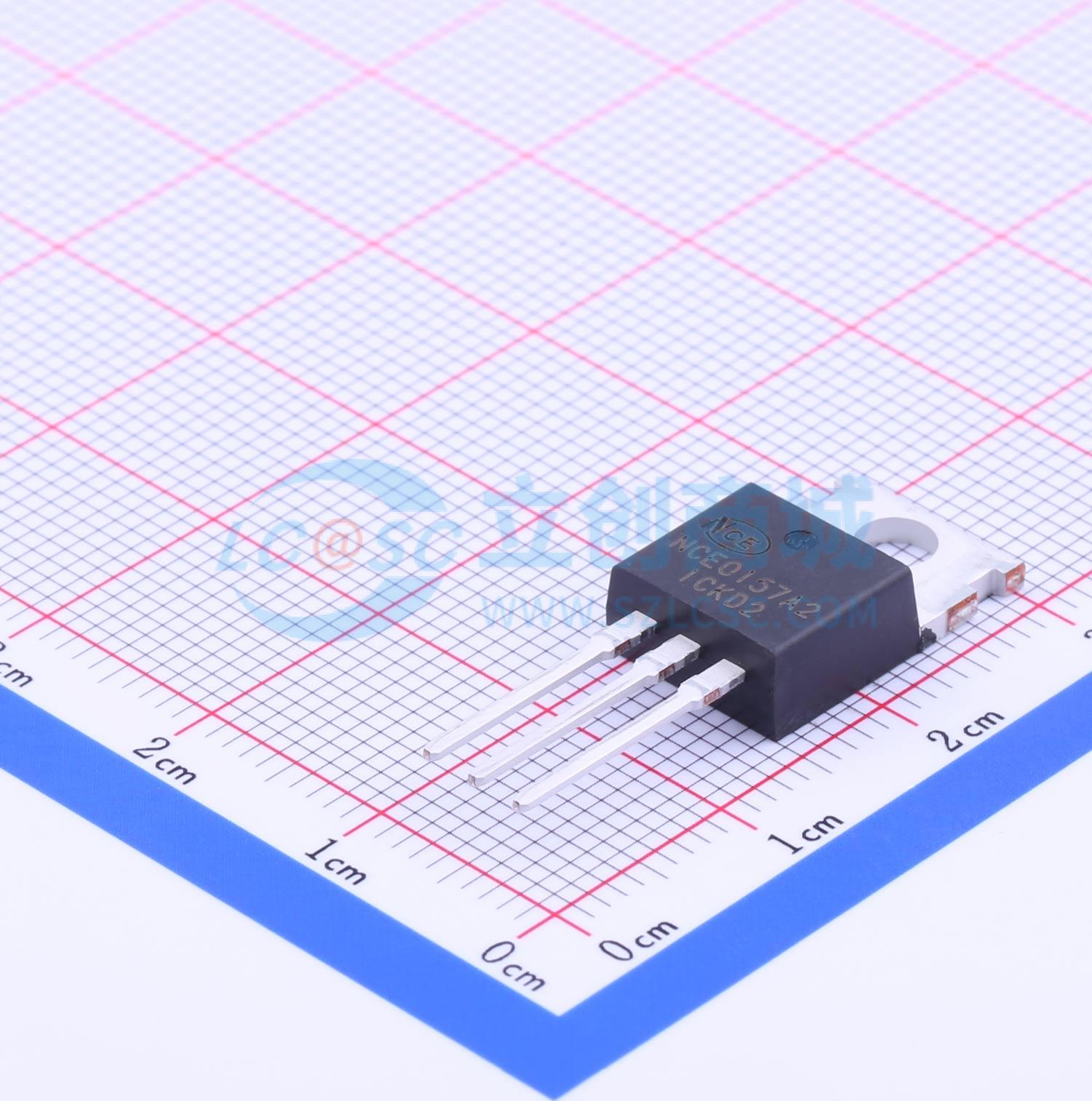

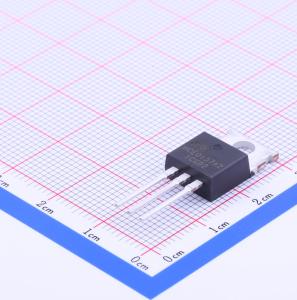

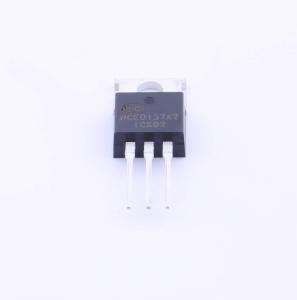

温馨提醒：图片仅供参考，商品以实物为准
NCE0157A2
1个N沟道 耐压:100V 电流:57A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 使用先进的沟槽技术和设计，提供出色的导通电阻和低栅极电荷，可用于各种应用。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE0157A2
- 商品编号
- C150553
- 商品封装
- TO-220-3L
- 包装方式
- 管装
- 商品毛重
- 2.769克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 57A | |
| 导通电阻(RDS(on)) | 17.5mΩ@10V | |
| 耗散功率(Pd) | 160W | |
| 阈值电压(Vgs(th)) | 4V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 146.1nC@10V | |
| 输入电容(Ciss) | 3.969nF | |
| 反向传输电容(Crss) | 160.2pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | - |
商品特性
- VDS = 100V,ID = 57A
- \mathsfRDS(ON) < 17.5mΩ @ \mathsfV\mathsfGS = 10\mathsfV (典型值:14.5mΩ)
- 具备高ESD能力的特殊工艺技术
- 用于超低RDS(ON)的高密度单元设计
- 雪崩电压和电流特性完全表征
- 高 EAS 下具有良好的稳定性和一致性
- 散热性能良好的出色封装
应用领域
-电源开关应用-硬开关和高频电路-不间断电源
