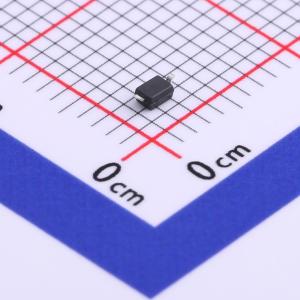

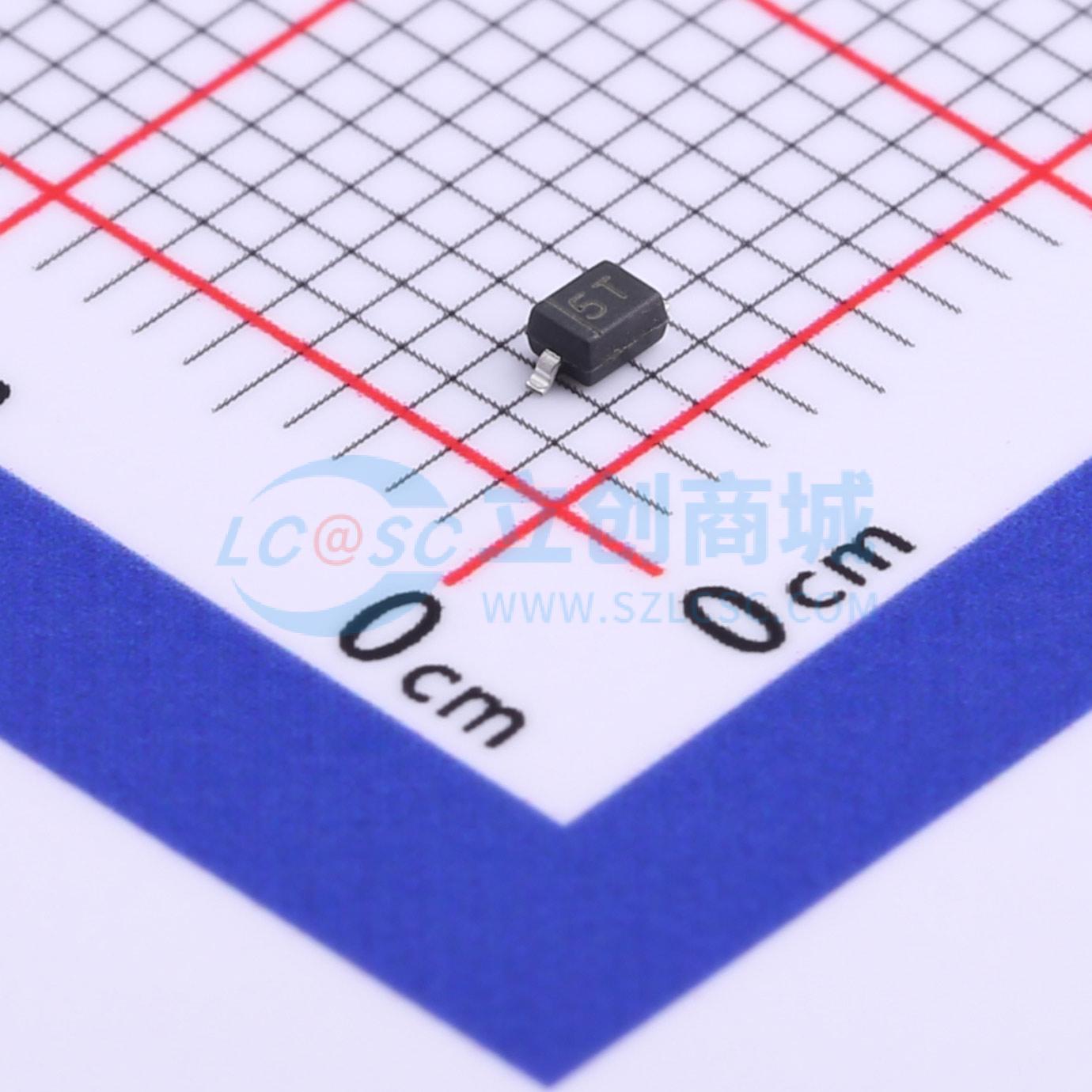

SPD9105W-2/TR

双向TVS 5V截止峰值浪涌电流：20A@8/20us

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: SPD9105W是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专为保护连接到数据和传输线路的敏感电子元件而设计，使其免受静电放电（ESD）、电缆放电事件（CDE）、雷击和其他感应电压浪涌引起的过应力影响。SPD9105W集成了低电容转向二极管，可将每线路的典型电容降至1pF。根据IEC61000 - 4 - 2标准，SPD9105W可提供高达±30kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，可承受高达20A（8/20μs）的峰值脉冲电流。SPD9105W采用SOD - 323封装。标准产品无铅且无卤。
品牌名称: WILLSEMI(韦尔)
商品型号: SPD9105W-2/TR
商品编号: C150545
商品封装: SOD-323
包装方式: 编带
商品毛重: 0.038克(g)

商品参数

商品概述

SPD9105W是一款低电容TVS（瞬态电压抑制器）阵列，旨在保护高速数据接口。它专为保护连接到数据和传输线路的敏感电子元件而设计，使其免受静电放电（ESD）、电缆放电事件（CDE）、雷击和其他感应电压浪涌引起的过应力影响。 SPD9105W集成了低电容转向二极管，可将每线路的典型电容降至1pF。根据IEC61000 - 4 - 2标准，SPD9105W可提供高达±30kV（接触放电）的ESD保护；根据IEC61000 - 4 - 5标准，可承受高达20A（8/20μs）的峰值脉冲电流。 SPD9105W采用SOD - 323封装。标准产品无铅且无卤。

商品特性

截止电压：最大5V
根据IEC61000 - 4 - 2（ESD）标准，每条线路的瞬态保护：±30kV（接触放电）
IEC61000 - 4 - 4（EFT）：40A - 5/50ns
IEC61000 - 4 - 5（浪涌）：20A（8/20μs）
低电容：典型CJ = 1pF
超低泄漏电流：典型IR = 0.1nA
低钳位电压
固态硅技术

应用领域

10/100以太网
机顶盒
路由器
网络调制解调器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 10 个)

个

起订量：10 个3000个/圆盘

总价金额：

￥ 0.00

近期成交33单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	18V
	峰值脉冲电流(Ipp)	20A@8/20us
	峰值脉冲功率(Ppp)	360W@8/20us
	击穿电压	5.6V

	属性	参数值
	反向电流(Ir)	100pA
	通道数	单路
	工作温度	-40℃~+85℃
	防护等级	IEC 61000-4-4；IEC 61000-4-5；IEC 61000-4-2
	类型	TVS
	Cj-结电容	1pF
