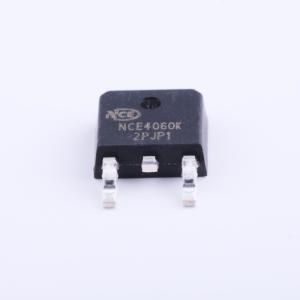

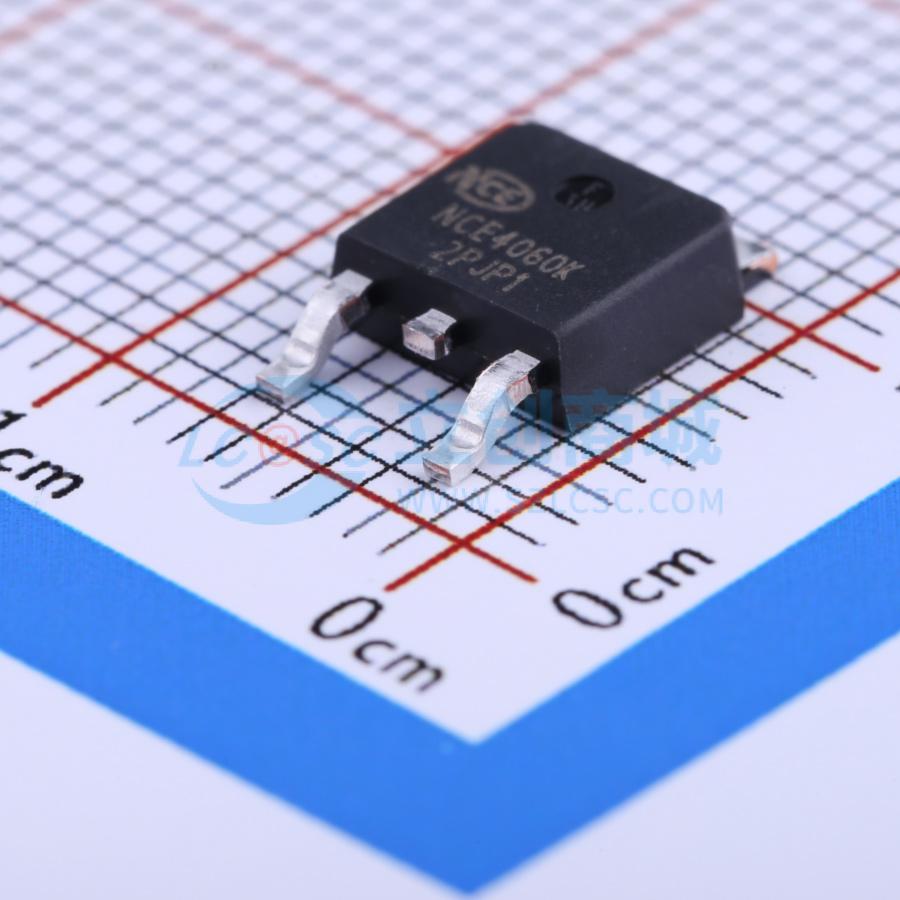

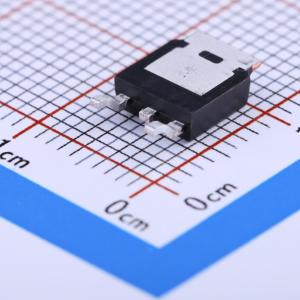

温馨提醒：图片仅供参考，商品以实物为准
NCE4060K
1个N沟道 耐压:40V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCE4060K采用先进的沟槽技术和设计，可在低栅极电荷的情况下实现出色的导通电阻RDS(ON)。它可用于多种应用场景。
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NCE4060K
- 商品编号
- C150550
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.547克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 13mΩ@10V,20A | |
| 耗散功率(Pd) | 65W | |
| 阈值电压(Vgs(th)) | 2.5V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 29nC@10V | |
| 输入电容(Ciss) | 1.8nF | |
| 反向传输电容(Crss) | 190pF | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 280pF |
商品概述
NCE4060K采用先进的沟槽技术和设计，可提供低栅极电荷下的出色RDS(ON)，适用于多种应用场景。
商品特性
- VDS = 40V，ID = 60A
- 在VGS = 10V时，RDS(ON) < 13 mΩ
- 高密度单元设计，实现超低Rdson
- 具备全面表征的雪崩电压和电流
- 高EAS下稳定性和一致性良好
- 采用散热性能出色的封装
- 特殊工艺技术，具备高ESD能力
应用领域
- 负载开关-硬开关和高频电路-不间断电源
