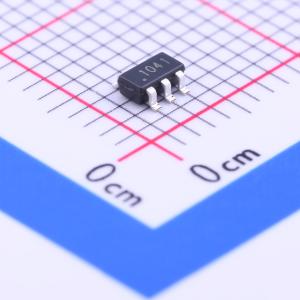

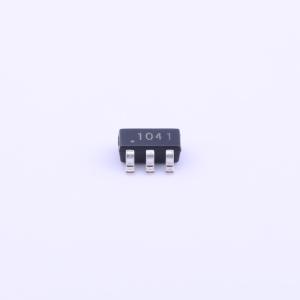

温馨提醒：图片仅供参考，商品以实物为准

ZXCT1041E5TA

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: ZXCT1041是一款双向精密高端电流检测监测器。输出电压与差分输入电压成正比。电流方向由标志引脚指示。ZXCT1041在需要最少外部元件的应用中提供10倍的固定增益。极低的失调电压使得仅10mV的检测电压就能实现2%的典型精度，为高电流下所需的小阻值检测电阻提供了更好的容差。20V至低至2.7V的宽输入电压范围使其适用于多种应用。仅40μA的最小工作电流，再加上SOT23 - 5封装，使ZXCT1041特别适用于便携式电池设备。
品牌名称: DIODES(美台)
商品型号: ZXCT1041E5TA
商品编号: C151326
商品封装: SOT-23-5
包装方式: 编带
商品毛重: 0.052克(g)

商品参数

商品概述

ZXCT1041是一款双向精密高端电流检测监测器。输出电压与差分输入电压成正比。电流方向由标志引脚指示。 ZXCT1041在需要最少外部元件的应用中提供10倍的固定增益。极低的失调电压使得仅10mV的检测电压就能实现2%的典型精度，为高电流下所需的小阻值检测电阻提供了更好的容差。 20V至低至2.7V的宽输入电压范围使其适用于多种应用。仅40μA的最小工作电流，再加上SOT23 - 5封装，使ZXCT1041特别适用于便携式电池设备。

商品特性

双向高端测量
输出电压缩放×10
2.7V至20V高端电压
35μA静态电流
1%典型精度
SOT23 - 5封装

应用领域

电池管理
过流监测
电池电量计
电机控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交4单

	属性	参数值
	商品目录	电流感应放大器
	放大器数	单路
	共模电压	2.7V~20V
	增益	10V/V
	带宽	300kHz
	输入偏置电流(Ib)	-

	属性	参数值
	输入失调电压(Vos)	-
	工作温度	-40℃~+125℃
	差分电压	±0.8V
	单电源	2.7V~20V
	静态电流(Iq)	35uA
	共模抑制比(CMRR)	60dB
