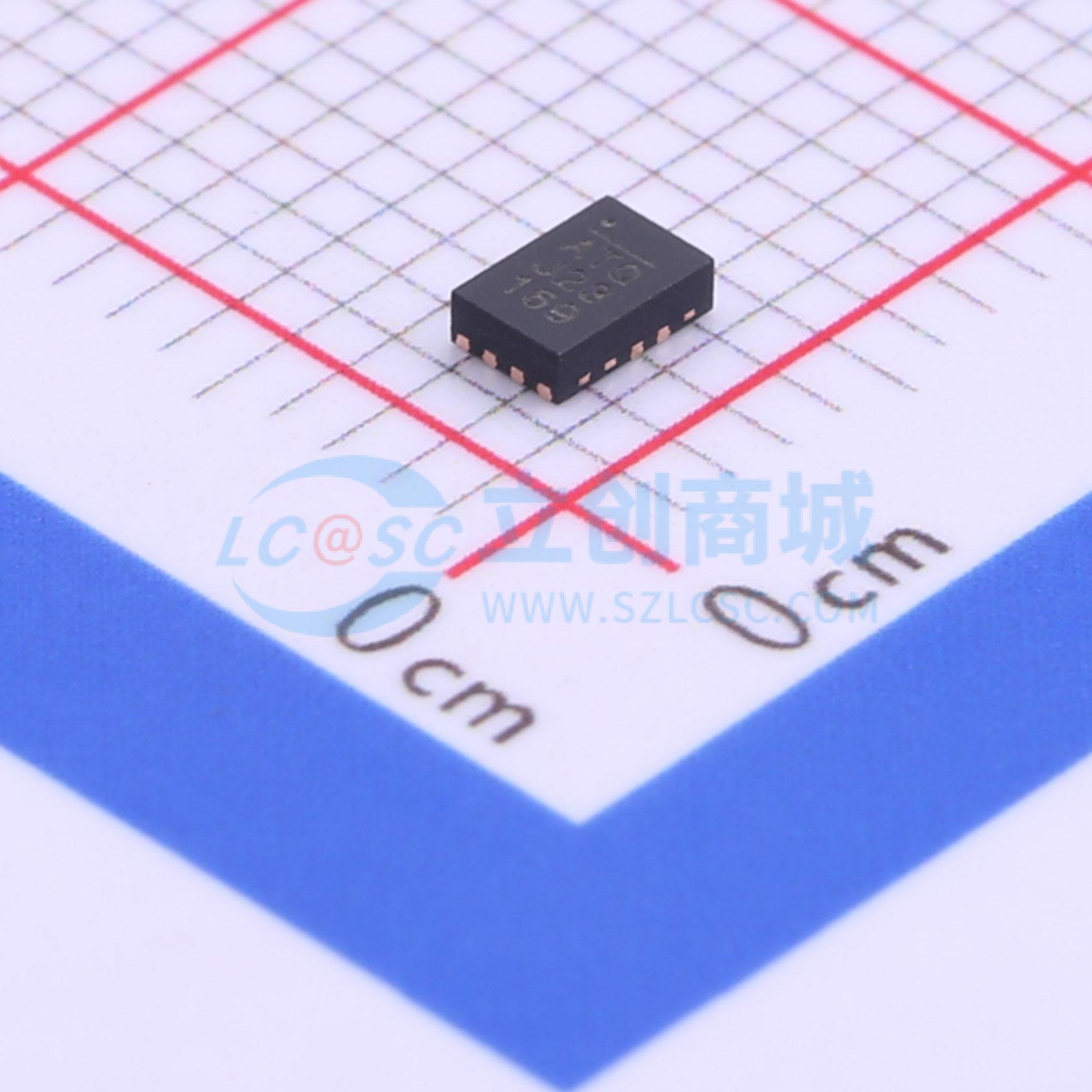

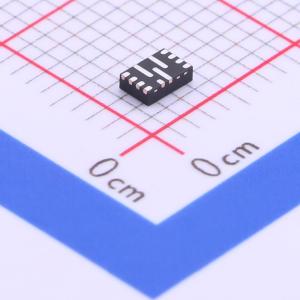

MP8756GD-Z

26V, 6A, 同步降压转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: DCDC降压，电源输入7V~30V，3A以上(大电流)方案，
品牌名称: MPS(芯源)
商品型号: MP8756GD-Z
商品编号: C150540
商品封装: QFN-12(2x3)
包装方式: 编带
商品毛重: 0.187克(g)
立创商城设计参考: DCDC降压-(2)电源输入7V~30V-(3)3A以上-(大电流)方案

商品参数

商品概述

MP8756 是一款高度集成的高频同步整流降压开关模式转换器。它提供了一种非常紧凑的解决方案，可在较宽的输入电源范围内实现 6A 的连续输出电流，并具有出色的负载和线性调整率。基于 MPS 专有的开关损耗降低技术和内部低 RDS(ON)功率 MOSFET，MP8756 在较宽的输出电流负载范围内高效运行。自适应恒定导通时间（COT）控制模式可提供快速瞬态响应，并简化环路稳定设计。直流自动调谐环路可实现良好的负载和线性调整率。完整的保护功能包括过流限制、过压保护（OVP）、欠压保护（UVP）和热关断。该转换器所需的外部元件数量极少，采用 QFN12（2mmx3mm）封装。

商品特性

4.5V 至 26V 宽工作输入范围
输出电压可从 0.6V 开始调节
超声波模式（USM）下静态电流低至 117μA
6A 连续输出电流
自适应 COT 实现快速瞬态响应
直流自动调谐环路，搭配 POSCAP 和陶瓷输出电容时保持稳定
1% 基准电压
内部软启动
输出放电功能
700kHz 开关频率
过流保护（OCP）、过压保护（OVP）、欠压保护（UVP，打嗝模式）和热关断
采用 QFN-12（2mmx3mm）封装

应用领域

笔记本电脑
平板电脑
网络系统
个人视频录像机
平板电视和显示器
分布式电源系统

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(5000个/圆盘，最小起订量 1 个)

个

起订量：1 个5000个/圆盘

总价金额：

￥ 0.00

近期成交24单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~24V
	输出电压	600mV~5.5V
	输出电流	6A
	开关频率	700kHz
	工作温度	-40℃~+125℃@(TJ)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	117uA
	开关管(内置/外置)	内置
	输出类型	可调
