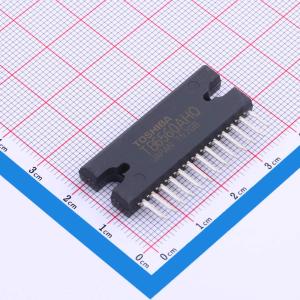

温馨提醒：图片仅供参考，商品以实物为准
TB6560AHQ,8
3A 5.5V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TB6560AHQ,8
- 商品编号
- C1523894
- 商品封装
- HZIP-25
- 包装方式
- 管装
- 商品毛重
- 13.29克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~5.5V | |
| 电机驱动电压(Vm) | 4.5V~40V | |
| 输出电流 | 3A | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 16 | |
| 集成开关 | 是 | |
| 导通电阻 | 600mΩ | |
| 工作温度 | -30℃~+85℃ |
商品概述
TB6560AHQ/AFG是一款PWM斩波型步进电机驱动IC，专为双极步进电机的正弦输入微步控制而设计。TB6560AHQ/AFG可用于需要2相、1 - 2相、2W1 - 2相和4W1 - 2相励磁模式的应用。仅使用时钟信号，TB6560AHQ/AFG就能实现两相双极步进电机的低振动、高性能正反转驱动。
商品特性
- 用于步进电机正弦微步控制的单芯片电机驱动器
- 采用BiCD工艺，输出耐压高：Ron（上下管总和）= TB6560AHQ：0.6 Ω（典型值）TB6560AFG：0.7 Ω（典型值）
- 正反转功能
- 可选相位励磁模式（2相、1 - 2相、2W1 - 2相和4W1 - 2相）
- 高输出耐压：VDSS = 40 V
- 高输出电流：IOUT = TB6560AHQ：3.5 A（峰值）TB6560AFG：2.5 A（峰值）
- 封装形式：HZIP25 - P - 1.27、HQFP64 - P - 1010 - 0.50
- 输入内置下拉电阻：100 kΩ（典型值）
- 输出监控引脚：MO电流（IMO (max)=1 mA）
- 复位和使能引脚
- 热关断（TSD）
