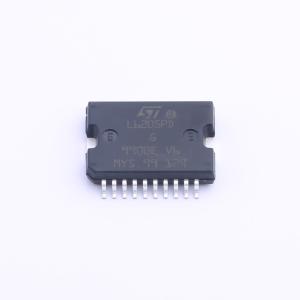

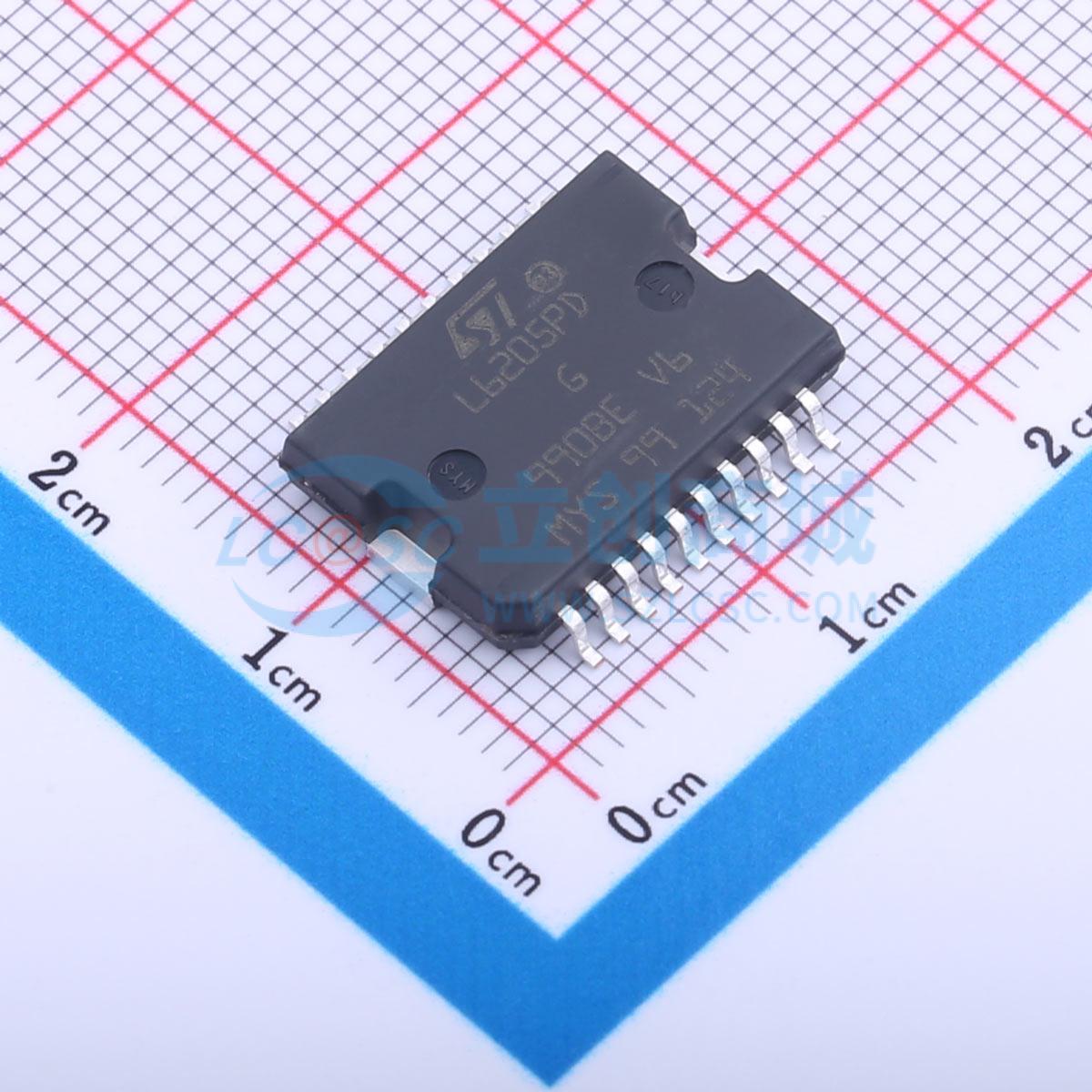

L6205PD

描述: DMOS双全桥驱动器
品牌名称: ST(意法半导体)
商品型号: L6205PD
商品编号: C1523898
商品封装: PowerSO-20
包装方式: 管装
商品毛重: 3.129克(g)

商品参数

商品概述

L6205是一款专为电机控制应用设计的DMOS双全桥，采用MultiPower BCD技术实现，该技术将隔离式DMOS功率晶体管与CMOS和双极电路集成在同一芯片上。L6205提供PowerDIP20 (16+2+2)、PowerSO20和SO20(16+2+2)封装，其特点包括高端PowerMOSFET的无功耗保护和热关断功能。

商品特性

工作电源电压范围为8至52V
输出峰值电流为5.6A（直流2.8A）
在结温Tj = 25°C时，RDS(ON)典型值为0.3Ω
工作频率高达100kHz
无功耗过流保护
可并联运行
交叉导通保护
热关断
欠压锁定
集成快速续流二极管

应用领域

双极步进电机
双直流电机或四直流电机

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	8V~52V
	电机驱动电压(Vm)	8V~52V
	输出电流	2.8A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	集成开关	是
	导通电阻	620mΩ
	工作温度	-25℃~+125℃
