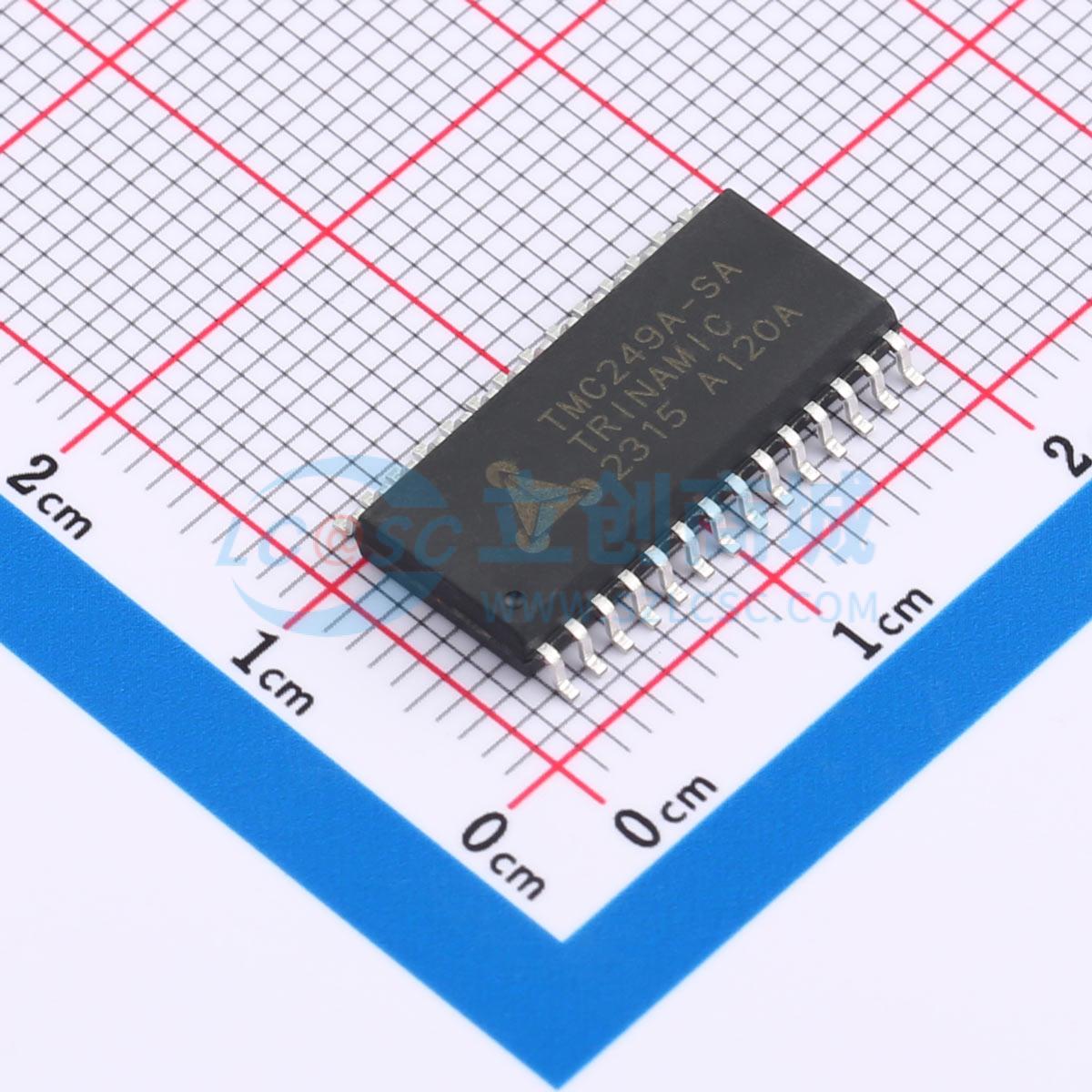

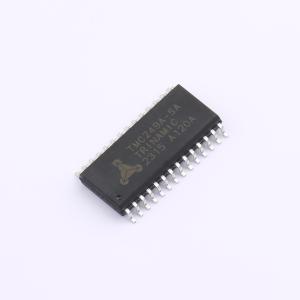

TMC249A-SA

5.5V电机驱动芯片

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 用于两相步进电机的TMC249驱动器具备一系列极具竞争力的特性，包括64倍微步驱动、带失速检测的无传感器机械负载测量以及智能电流控制。支持标准SPI™通信，也可通过外部模拟/数字信号进行通信。TMC249可驱动八个外部低导通电阻（Low-RDS-ON）高效MOSFET，电机电流最高可达7A，电压最高可达36V
品牌名称: TRINAMIC
商品型号: TMC249A-SA
商品编号: C1523901
商品封装: SOIC-28-300mil
包装方式: 管装
商品毛重: 1.3克(g)

商品参数

商品概述

用于两相步进电机的TMC249驱动器具备一系列极具竞争力的特性，包括64倍微步驱动、带失速检测的无传感器机械负载测量以及智能电流控制。支持标准SPI™通信以及通过外部模拟/数字信号进行通信。TMC249可驱动八个外部低RDS-ON高效MOSFET，电机电流最高可达7A，电压最高可达36V。集成的保护和诊断功能确保了设备运行的稳健性和可靠性。高度集成和小尺寸设计使得外部元件数量减少，实现了小型化设计，提供了经济高效且极具竞争力的解决方案。

商品特性

64倍微步驱动
带失速检测的无传感器机械负载测量
智能电流控制
标准SPI™通信以及通过外部模拟/数字信号进行通信
驱动八个外部低RDS-ON高效MOSFET，电机电流最高可达7A，电压最高可达36V
集成保护和诊断功能
高度集成和小尺寸设计
通过低RDS-ON功率级实现低功耗
保护功能：过压、过温和短路保护
诊断功能：过流、开路负载、两级过温检测
stallGuard™无传感器失速检测和负载测量
混合衰减以实现电机平稳运行
斜率控制以降低电磁辐射
电流控制以保证电机和驱动器低温运行
待机和关机模式
可选7x7mm QFN32封装或SO28封装

应用领域

纺织、缝纫机
办公自动化
打印机和扫描仪
定日镜控制器
自动取款机、现金循环机
销售点系统
闭路电视、安防
天线定位
泵和阀门
实验室自动化
液体处理
医疗

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	步进电机驱动芯片
	控制电压	3V~5.5V
	电机驱动电压(Vm)	7V~36V
	输出电流	7A
	H桥数量	2

	属性	参数值
	驱动类型	双极驱动
	步长细分	64
	接口类型	SPI
	集成开关	否
	工作温度	-40℃~+150℃
