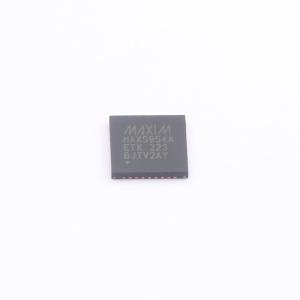

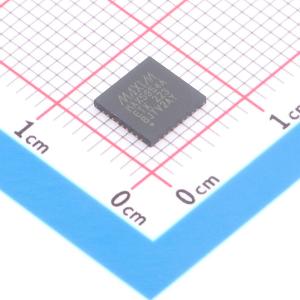

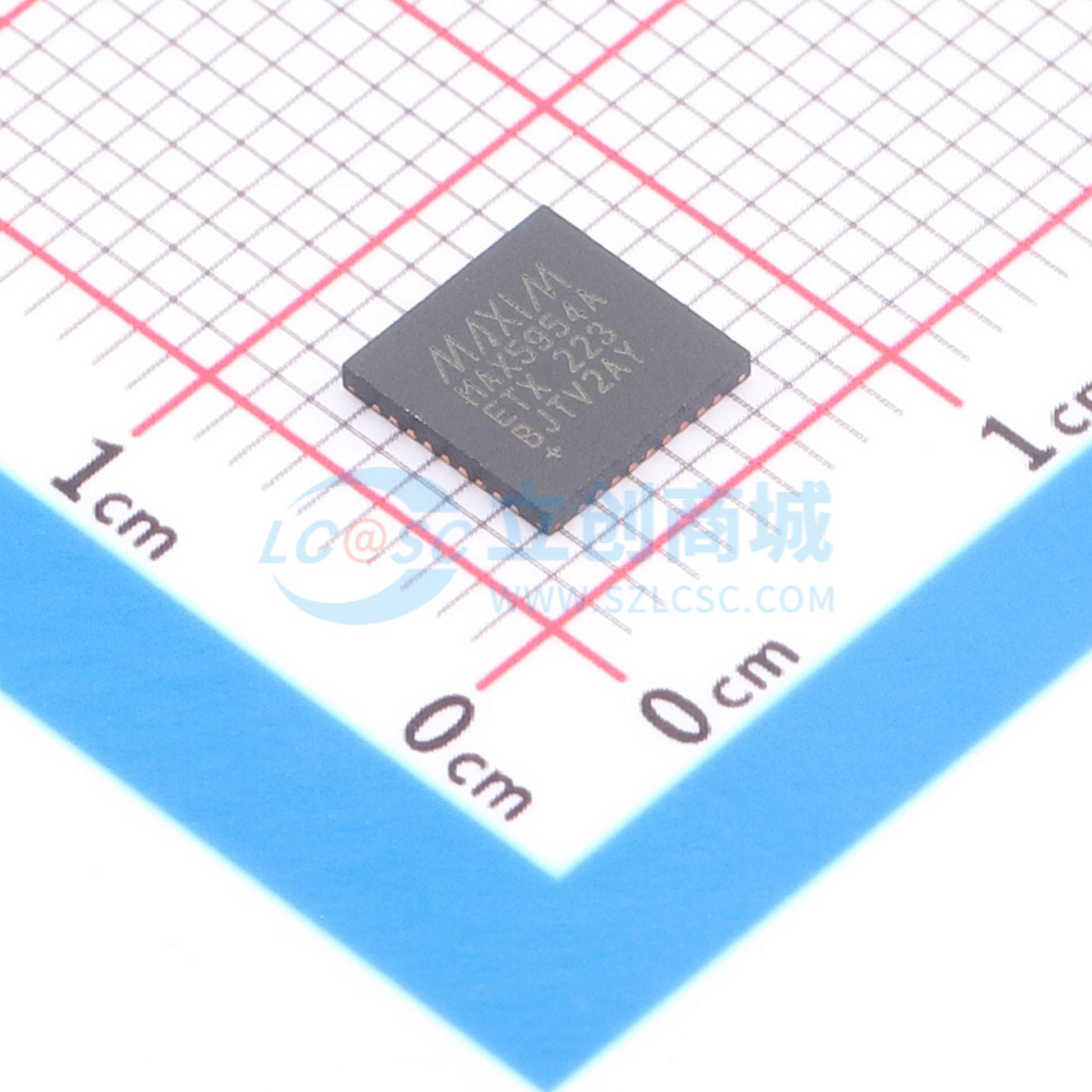

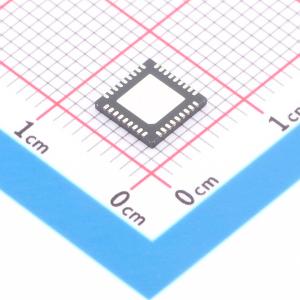

MAX5954AETX+

MAX5954热插拔控制器专为PCI Express应用而设计。该器件可为单个PCI Express (PCI-E)插槽的12V、3.3V和3.3V辅助电源提供热插拔控制。MAX5954的逻辑输入/输出允许直接与系统热插拔管理控制器连接，或通过SMBus与外部I/O扩展器连接。集成了消抖的注意开关和在位检测信号，以简化系统设计。 MAX5954驱动两个外部n沟道MOSFET来控制12V和3.3V主输出。3.3V辅助输出通过一个内部0.3Ω的n沟道MOSFET进行控制。内部电荷泵为12V输出提供栅极驱动，而3.3V输出的栅极驱动由12V输入电源提供。3.3V辅助输出通过其自身的电荷泵与主输出完全独立。 上电时，MAX5954会使所有外部MOSFET保持关断状态，直到电源电压升至各自的欠压锁定 (UVLO) 阈值以上。该器件仅在辅助输入电源电压升至其UVLO阈值以上之前使内部MOSFET保持关断状态。接收到开启命令后，MAX5954以恒定的栅极电流缓慢增强外部和内部MOSFET，以限制电源浪涌电流。MAX5954始终对所有输出进行主动限流，若过流情况持续时间超过可编程的过流超时时间，则会关断。若管芯温度超过+150°C，热保护电路也会关断所有输出。发生过流或过温故障后，MAX5954L会锁存关断，而MAX5954A会在重启延时后自动重启。该器件采用36引脚 (6mm×6mm) 薄型QFN封装，工作温度范围为-40°C至+85°C。

• 符合PCI Express标准
• 为单个PCI-E插槽实现12V、3.3V和3.3V辅助电源热插拔
• 辅助电源轨集成功率MOSFET
• 控制dI/dt和dV/dt
• 主动限流，防止过流/短路情况
• 可编程限流超时时间
• 带可编程上电复位 (POR) 的PWRGD信号输出 (默认160ms)
• 过流或过温故障后锁存FAULT信号输出
• 带4.4ms消抖的注意开关输入/输出
• 在位检测输入
• 强制开启输入，便于测试
• 热关断
• 允许通过SMBus和I/O扩展器进行控制

• 服务器
• 桌面移动服务器平台
• 工作站
• 嵌入式设备
