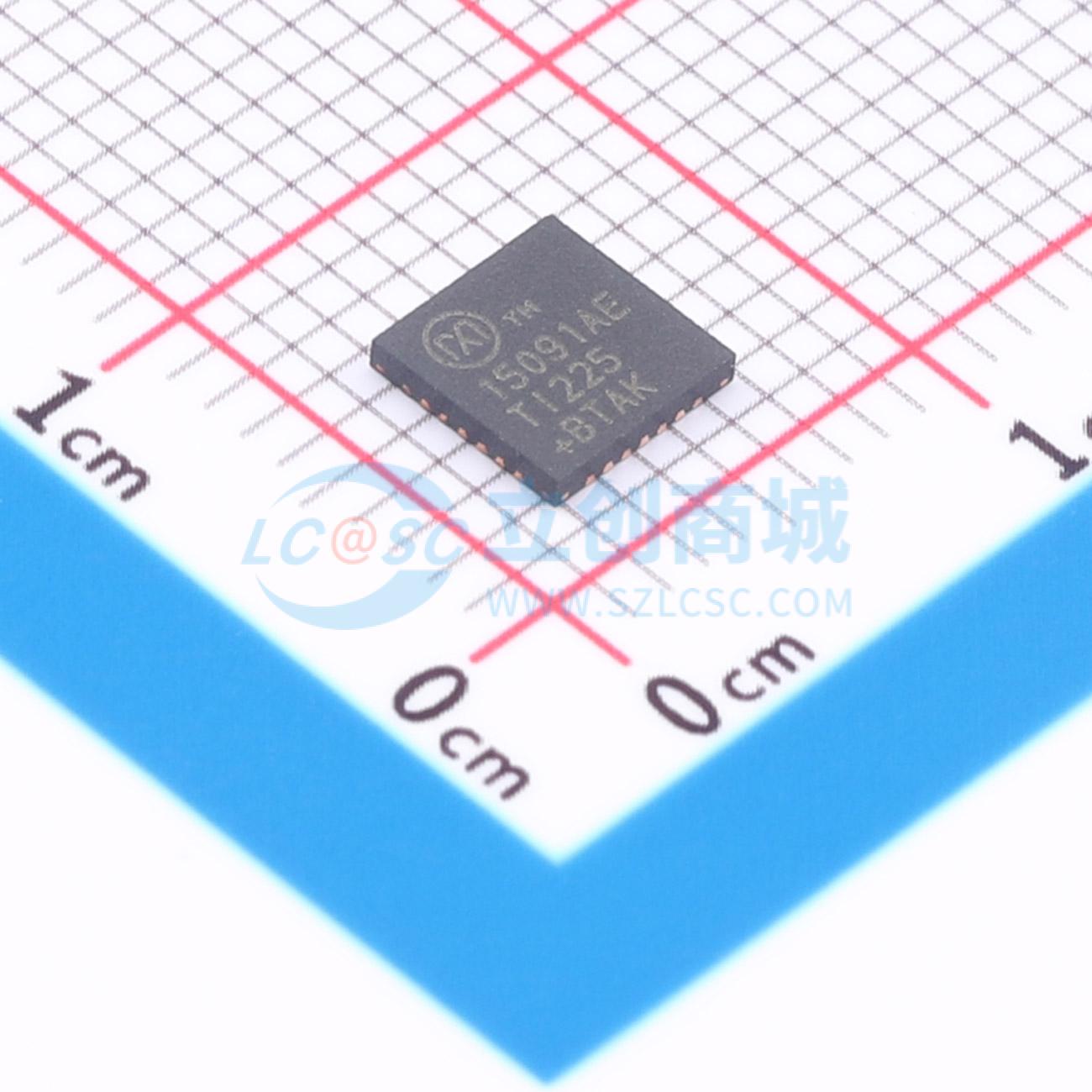

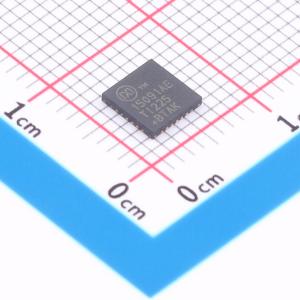

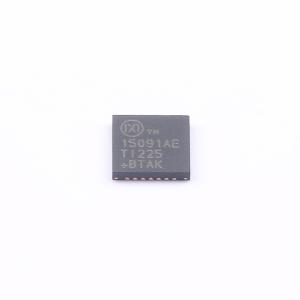

MAX15091AETI+

MAX15091/MAX15091A集成电路是热插拔应用的集成解决方案，适用于需要从带电背板安全插入和移除电路线卡的场景。这些器件在单个封装中集成了热插拔控制器、18mΩ（典型值）功率MOSFET和电子断路器保护功能。 这些器件集成了精确的电流检测电路，可提供170μA/A的比例输出电流。它们专为保护2.7V至18V的电源电压而设计。 这些器件在启动期间采用折返式电流限制，以控制浪涌电流，降低di/dt，并使MOSFET在安全工作区（SOA）条件下运行。启动周期完成后，片上比较器提供可变速度/双电平™保护，防止短路和过流故障，并具备抗系统噪声和负载瞬变的能力。在故障情况下，负载将被断开。这些器件在出厂时已校准，可提供精度为±10%的精确过流保护。在故障情况下，MAX15091会锁断，而MAX15091A则进入自动重试模式。 这些器件具有启动前的输入到输出短路检测功能。通过添加外部电容，器件提供功率MOSFET栅极引脚，用于在启动期间对压摆率进行编程。器件具有过压/欠压输入引脚，可检测过压/欠压故障，并将输入与输出断开。其他特性包括内部过温保护、电源正常输出和故障指示输出。 MAX15091/MAX15091A采用28引脚、5mm x 5mm的TQFN功率封装，工作温度范围为-40℃至+85℃。

• 集成18mΩ（典型值）内部功率MOSFET
• 过压保护
• 电源正常和故障输出
• 无需外部RSENSE的模拟电流报告输出
• 热保护
• 2.7V至18V工作电压范围
• 在SOA操作下可编程的浪涌电流控制
• 可调断路器电流/电流限制阈值
• 可编程压摆率控制
• 可编程欠压锁定
• 可变速度断路器响应
• 锁断或自动重试选项
• 9A（最大值）负载电流能力
• ±10%断路器阈值精度
• 启动时通过折返调节浪涌电流
• 实现di/dt控制
• 输入到输出短路检测

• 刀片服务器
• 服务器I/O卡
• RAID系统
• 磁盘驱动器电源
• 存储应用
• 工业应用
