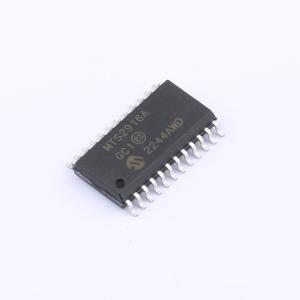

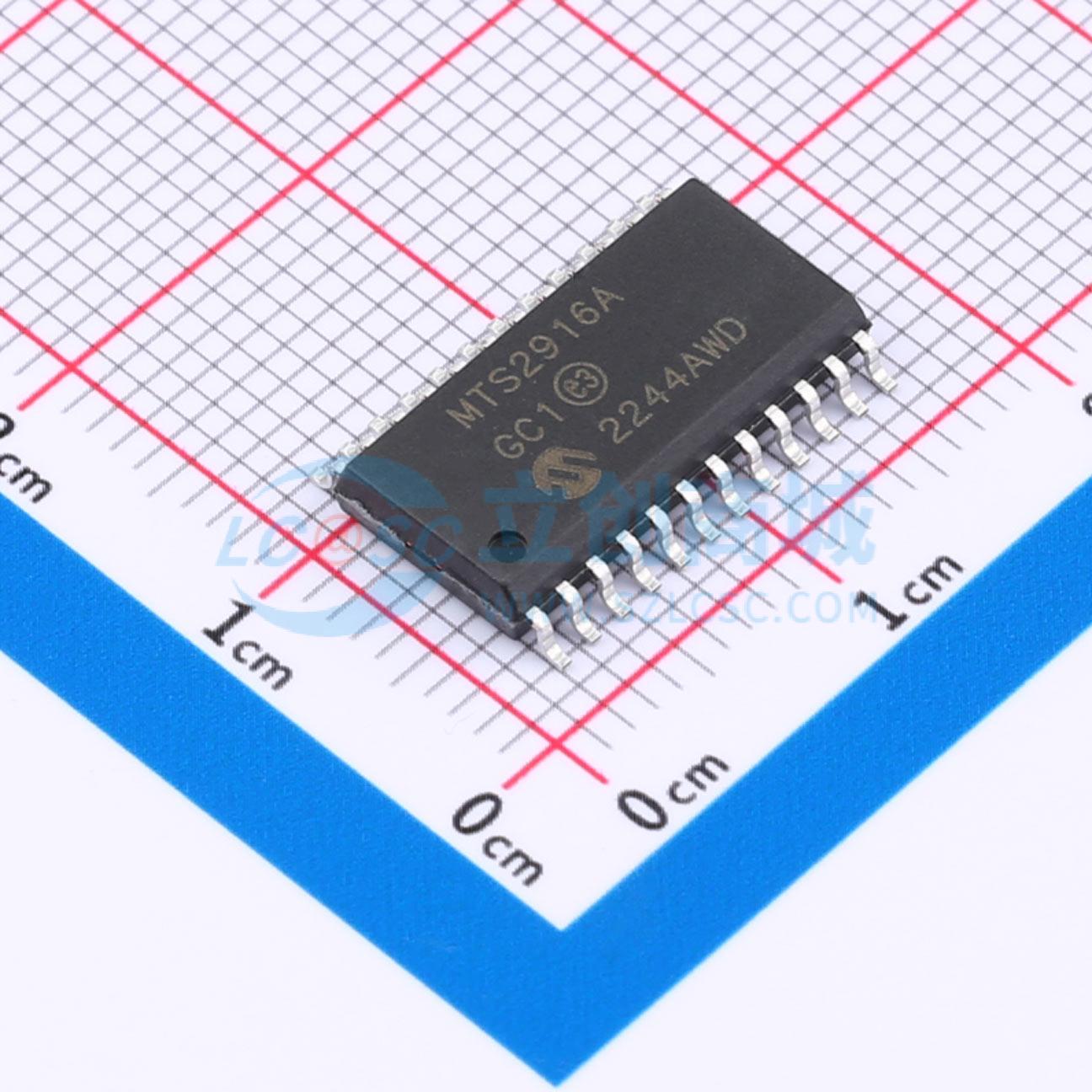

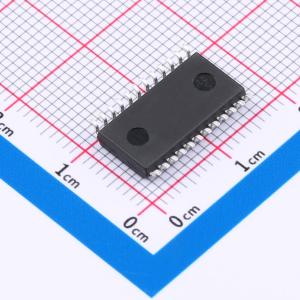

MTS2916A-HGC1
750mA 有刷直流电机驱动芯片 5.5V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MTS2916A电机驱动器是一款CMOS器件，能够驱动双极步进电机的两个绕组，或双向控制两台直流电机。两个独立的H桥输出端均能承受40V电压，可提供高达750 mA的连续电流。输出电流水平由内部脉冲宽度调制（PWM）电路控制，该电路通过两个逻辑输入、一个电流检测电阻和一个可选参考电压进行配置。H桥输出经过优化，可实现低输出饱和压降。 通过PWM电流控制和逻辑输入，可实现全步、半步和微步操作。最大输出电流由检测电阻和用户可选参考电压设定。输出电流限制通过两个逻辑电平输入进行选择。可选的输出电流限制为最大输出电流的0%、33%、67%或100%。每个桥都有一个相位（PHASE）输入信号，用于控制流经H桥和负载的电流方向。 H桥功率级由非重叠信号控制，可防止在切换电流方向时出现电流交叉导通。内部钳位二极管可防止电感瞬变。当结温超过安全工作极限时，热保护电路会禁用输出。无需特殊的上电顺序。欠压锁定电路可防止在逻辑电源施加之前先施加负载电源时芯片工作。
- 品牌名称
- MICROCHIP(美国微芯)
- 商品型号
- MTS2916A-HGC1
- 商品编号
- C1523906
- 商品封装
- SOP-24-300mil
- 包装方式
- 管装
- 商品毛重
- 1.13125克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4.5V~5.5V | |
| 电机驱动电压(Vm) | 10V~40V | |
| 输出电流 | 750mA |
| 属性 | 参数值 | |
|---|---|---|
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 | |
| 集成开关 | 是 | |
| 工作温度 | -40℃~+105℃ |
商品概述
MTS2916A电机驱动器是一款CMOS器件，能够驱动双极步进电机的两个绕组，或双向控制两台直流电机。两个独立的H桥输出端均能承受40V电压，可提供高达750 mA的连续电流。输出电流水平由内部脉冲宽度调制（PWM）电路控制，该电路通过两个逻辑输入、一个电流检测电阻和一个可选参考电压进行配置。H桥输出经过优化，可实现低输出饱和压降。 通过PWM电流控制和逻辑输入，可实现全步、半步和微步操作。最大输出电流由检测电阻和用户可选参考电压设定。输出电流限制通过两个逻辑电平输入进行选择。可选的输出电流限制为最大输出电流的0%、33%、67%或100%。每个桥都有一个相位（PHASE）输入信号，用于控制流经H桥和负载的电流方向。 H桥功率级由非重叠信号控制，可防止在切换电流方向时出现电流交叉导通。内部钳位二极管可防止电感瞬变。当结温超过安全工作极限时，热保护电路会禁用输出。无需特殊的上电顺序。欠压锁定电路可防止在逻辑电源施加之前先施加负载电源时芯片工作。
商品特性
- 750 mA连续输出电流
- 负载电压供电：10V至40V
- 全双极步进电机驱动能力
- 双向直流电机驱动能力
- 内部固定关断时间（TOFF）PWM电流控制
- 内部保护二极管
- 内部热关断功能
- 欠压锁定功能
- 带上拉电阻的LS - TTL兼容逻辑输入
- 低导通电阻（RON）输出电阻
- 低静态电流
- 工作温度范围：-40°C至+105°C
- 引脚与Allegro 2916兼容
应用领域
- 步进电机执行器
- 直流电机执行器
- 汽车暖通空调通风系统
- 汽车电动座椅
