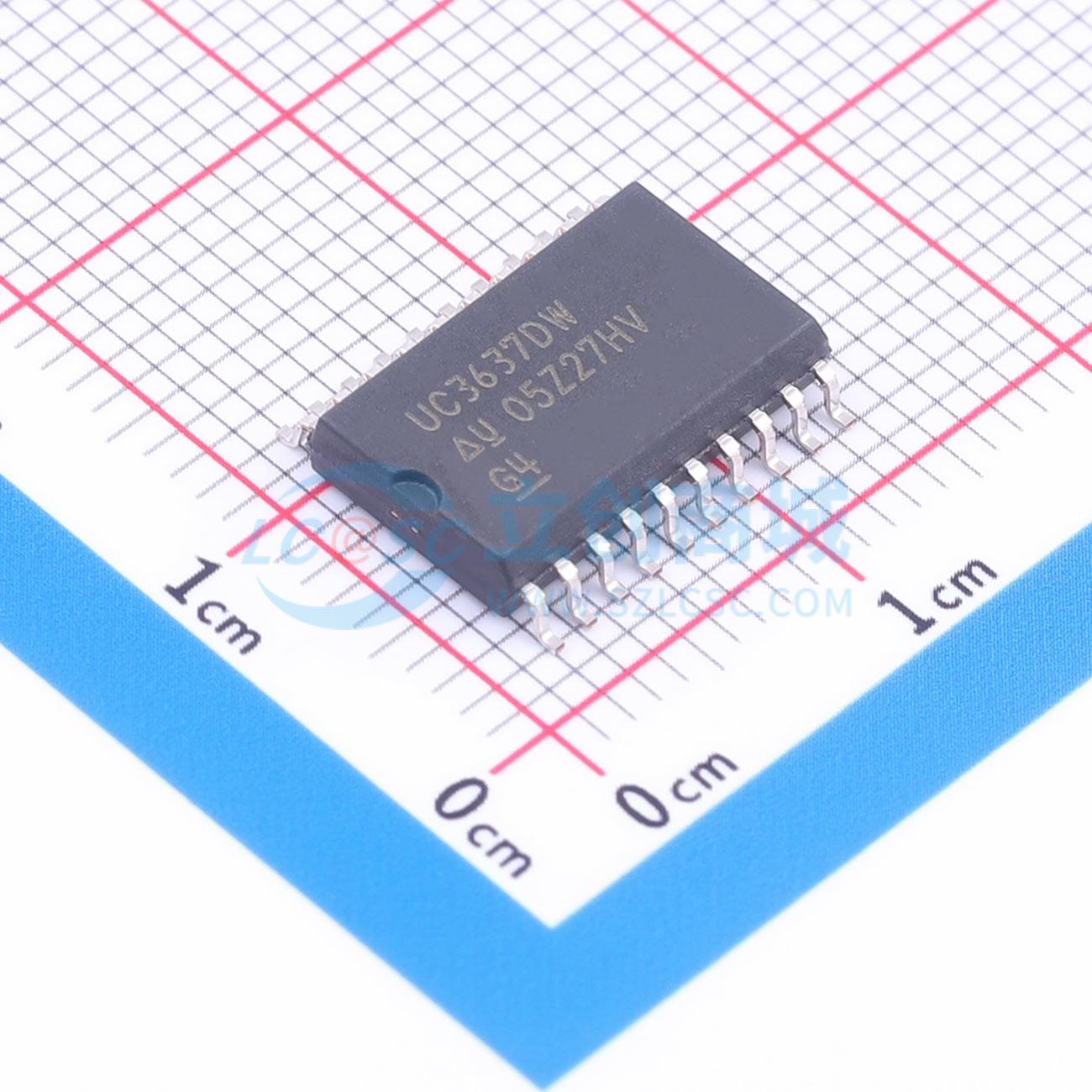

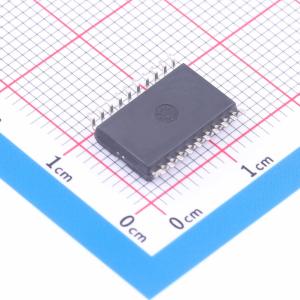

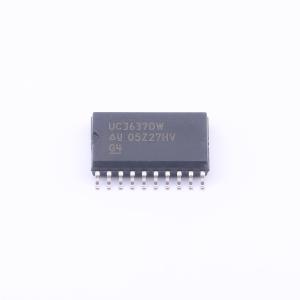

温馨提醒：图片仅供参考，商品以实物为准
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 有刷直流电机驱动芯片 | |
| 输出电流 | - | |
| 峰值电流 | 500mA |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | - | |
| 工作温度 | 0℃~+70℃ |
商品概述
UC1637是一款脉冲宽度调制器电路，适用于各种需要单向或双向驱动电路的PWM电机驱动和放大器应用。在替代传统驱动器时，该电路可提高许多应用的效率并降低元件成本。它包含了生成模拟误差信号以及根据误差信号的幅度和极性调制两个双向脉冲序列输出所需的所有必要电路。 这款单片器件具备标准功能，包括锯齿波振荡器、误差放大器和两个带有±100mA输出级的PWM比较器。保护电路包括欠压锁定、逐脉冲电流限制以及一个具有2.5V温度补偿阈值的关断端口。 UC1637的工作温度范围为-55℃至+125℃的 温度范围，而UC2637和UC3637的工作温度范围分别为-25℃至+85℃和0℃至+70℃。
商品特性
- 单电源或双电源工作
- 输入电源范围为±2.5V至±20V
- 振荡器初始精度为±5%；温度范围内精度为±10%
- 逐脉冲电流限制
- 欠压锁定
- 具有2.5V温度补偿阈值的关断输入
- 未连接的PWM比较器，设计灵活
- 双100mA源极/漏极输出驱动器
应用领域
- 电机驱动 PWM
- 放大器应用
- 单向或双向驱动电路
