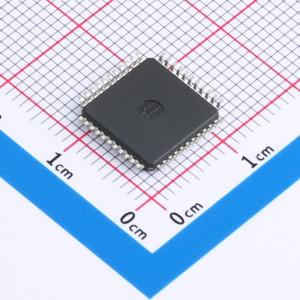

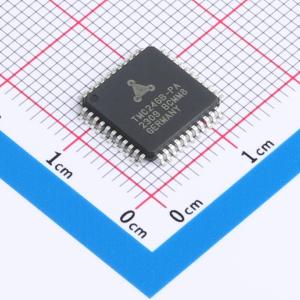

TMC246B-PA
1.5A 5.5V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：双全桥驱动IC，适用于双极步进电机控制应用。 集成独特的无传感器失速检测（专利申请中）stallGuard™。 能够预测过载，适用于对可靠性要求高的驱动器。 采用HVCMOS技术与低RDS-ON高效MOSFET（专利申请中）相结合。 即使在高温环境下也能驱动高达1500mA的线圈电流。 低电流消耗和高效率，搭配微型封装，适用于嵌入式运动控制和电池供电设备
- 品牌名称
- TRINAMIC
- 商品型号
- TMC246B-PA
- 商品编号
- C1523903
- 商品封装
- LQFP-44(10x10)
- 包装方式
- 托盘
- 商品毛重
- 0.37克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 3V~5.5V | |
| 电机驱动电压(Vm) | 7V~34V | |
| 输出电流 | 1.5A | |
| H桥数量 | 2 | |
| 驱动类型 | 双极驱动 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 16 | |
| 接口类型 | SPI | |
| 集成开关 | 是 | |
| 导通电阻 | 120mΩ | |
| 工作温度 | -40℃~+125℃ |
商品特性
- TMC246 / TMC246A / TMC246B是一款用于双极步进电机控制应用的双全桥驱动IC。
- 集成的独特无传感器失速检测（专利申请中）stallGuard™功能，使其成为需要参考点但不希望使用开关的应用的理想选择。
- 其预测过载的能力使TMC246成为对可靠性要求较高的驱动器的最佳选择。
- TMC246采用HVCMOS技术与低导通电阻（RDS - ON）高效MOSFET（专利申请中）相结合的方式实现。
- 即使在高温环境下，它也能驱动高达1500mA的线圈电流。
- 低电流消耗、高效率以及微型封装，使其成为嵌入式运动控制和电池供电设备的完美解决方案。
- 内部数模转换器（DAC）支持微步进以及智能电流控制。
- 该器件可通过串行接口（SPI™）或模拟/数字输入信号进行控制。
- 集成了短路、温度、欠压和过压保护功能。
- 集成无传感器失速检测stallGuard™和负载测量功能
- 可通过易于使用的12位协议SPI或外部模拟/数字信号进行控制
- 集成短路、过压和过温保护功能
- 具备过流、开路负载、过温、温度预报警、欠压状态标志
- 集成4位DAC，通过SPI可实现高达16倍微步进（可扩展至64微步）
- 通过模拟控制可实现任意分辨率
- 混合衰减特性，确保电机平稳运行
- 斜率控制可由用户编程，以减少电磁辐射
- 斩波频率可通过单个电容或外部时钟进行编程
- 电流控制可确保电机和驱动器低温运行
- 电机电源电压范围为7V至34V（A型）
- 输出电流高达1500mA，在105°C时仍可输出超过800mA
- 数字部分可在3.3V或5V电压下工作
- 低导通电阻（RDS - ON）功率级可实现低功耗
- 具备待机和关机模式
