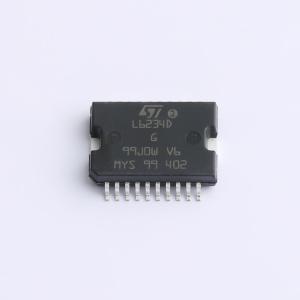

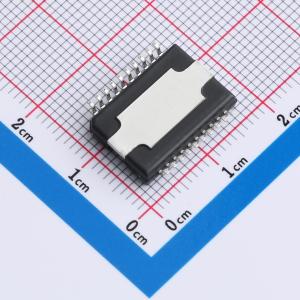

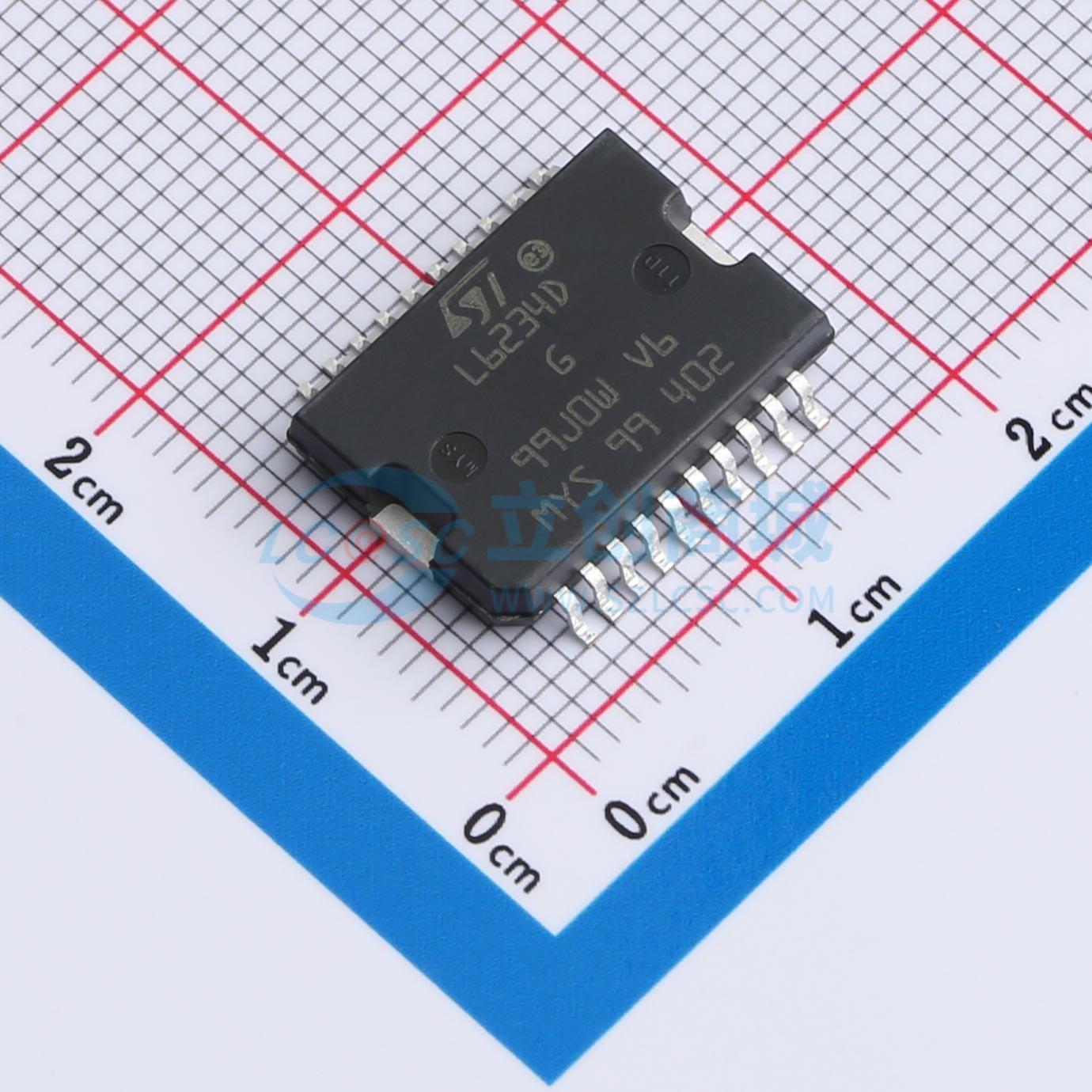

L6234PD
4A 无刷直流BLDC电机驱动芯片 52V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 三相电机驱动器
- 品牌名称
- ST(意法半导体)
- 商品型号
- L6234PD
- 商品编号
- C1523896
- 商品封装
- PowerSO-20
- 包装方式
- 管装
- 商品毛重
- 3.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 半桥数量 | 3 | |
| 输出电流 | 4A | |
| 峰值电流 | 5A |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 7V~42V | |
| 导通电阻 | 300mΩ | |
| 静态电流(Iq) | 6.5mA | |
| 工作温度 | -40℃~+125℃ |
商品概述
L6234是一款用于驱动无刷直流电机的三相半桥驱动器。 它采用BCD多功率技术实现，该技术将隔离式DMOS功率晶体管与CMOS和双极电路集成在同一芯片上。 通过使用混合技术，能够优化逻辑电路和功率级，以实现尽可能好的性能。 由于DMOS结构不受二次击穿效应的影响，输出DMOS晶体管能够承受非常高的电流，RMS最大电流实际上受封装散热能力的限制。 所有逻辑输入均与TTL、CMOS和微处理器兼容。每个通道由两个独立的逻辑输入控制。 L6234器件采用20引脚PowerSO20封装。
商品特性
- 电源电压范围：7至52 V
- 峰值电流：5 A
- 25 ℃时典型RDSon值为0.3 Ω
- 交叉导通保护
- TTL兼容驱动器
- 最高工作频率：150 kHz
- 热关断功能
- 内置快速续流二极管
- 每个半桥均有输入和使能功能
- 提供10或外部参考
