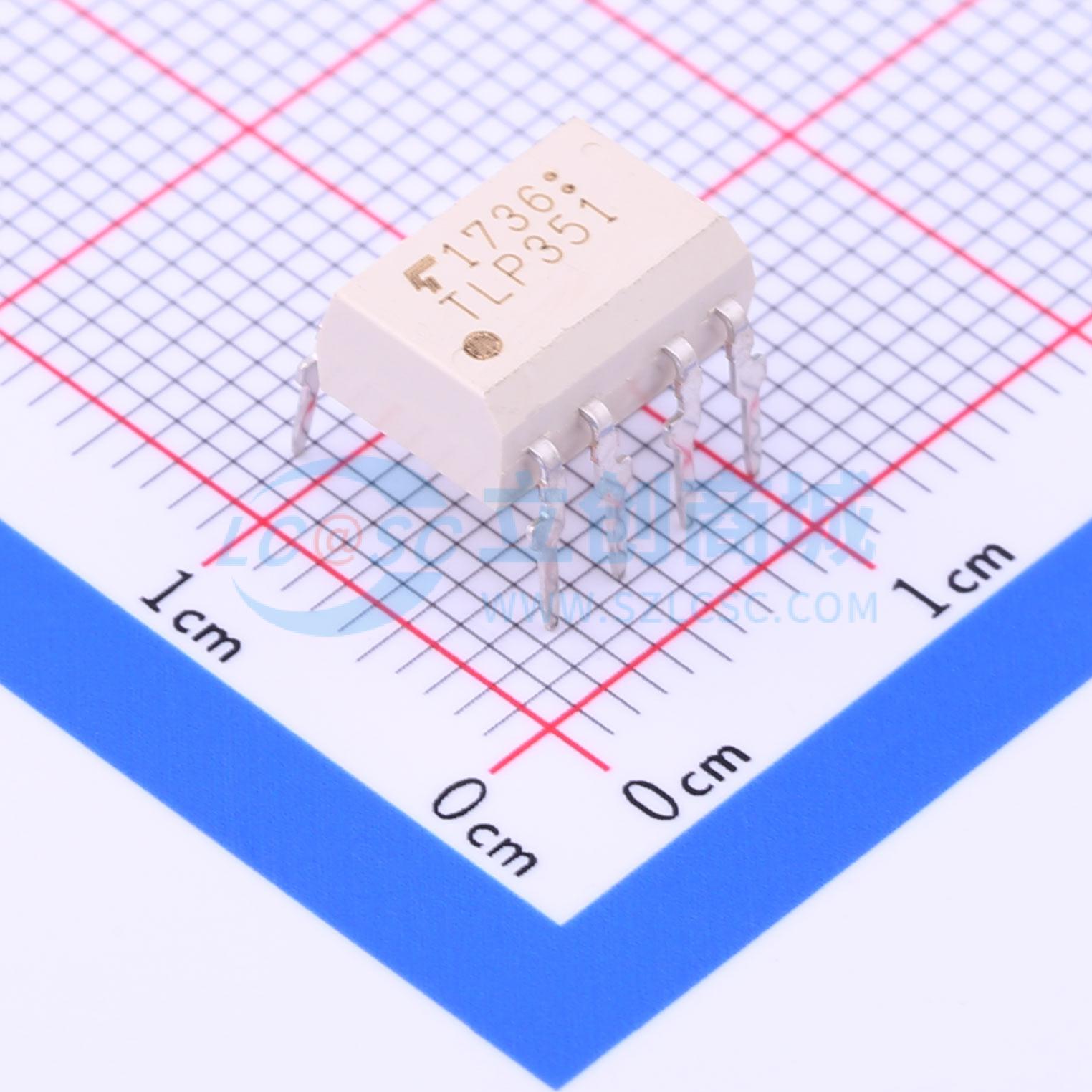

温馨提醒：图片仅供参考，商品以实物为准

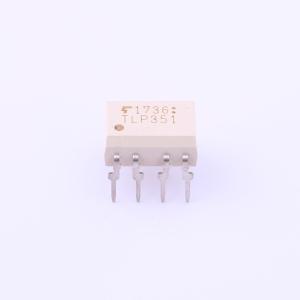

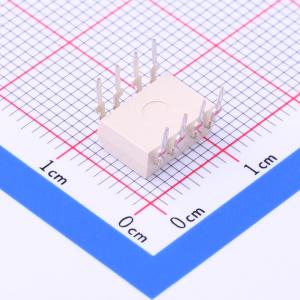

TLP351(F)
DC输入 1通道 隔离电压(rms):3750V
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 由GaAs发光二极管和集成光电探测器组成，采用8引脚DIP封装，适用于IGBT或功率MOSFET的栅极驱动电路，尤其能够“直接”驱动低功率IGBT。
- 品牌名称
- TOSHIBA(东芝)
- 商品型号
- TLP351(F)
- 商品编号
- C150126
- 商品封装
- DIP-8
- 包装方式
- 管装
- 商品毛重
- 0.917克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 逻辑输出光耦 | |
| 输入类型 | DC | |
| 工作电压 | 10V~30V | |
| 隔离电压(Vrms) | 3.75kV | |
| CMTI(kV/us) | 10kV/us | |
| 传输速率 | - | |
| 通道数 | 1 | |
| 工作温度 | -40℃~+100℃ |
| 属性 | 参数值 | |
|---|---|---|
| 传播延迟 tpLH | 700ns | |
| 传播延迟 tpHL | 700ns | |
| 输入阈值电流(FH) | 5mA | |
| 输出电流 | 200mA | |
| 输出电压 | 35V | |
| 正向压降(Vf) | 1.55V | |
| 直流反向耐压(Vr) | 5V | |
| 正向电流(If) | 10mA |
商品概述
TLP351由GaAℓAs发光二极管和集成光电探测器组成。该单元采用8引脚DIP封装。TLP351适用于IGBT或功率MOS FET的栅极驱动电路。特别是TLP351能够“直接”驱动低功率IGBT。峰值输出电流：±0.6 A（最大值）
商品特性
- 保证在 -40°C 至 100°C 温度范围内性能稳定
- 电源电流：2 mA（最大值）
- 电源电压：10 至 30 V
- 阈值输入电流：IF = 5 mA（最大值）
- 开关时间 (tpLH/tpHL)：700 ns（最大值）
- 共模瞬态抗扰度：±10 kV/μs
- 隔离电压：3750 Vrms
- UL 认证：UL1577，文件编号 E67349
- cUL 认证：CSA 组件验收服务编号 5A，文件编号 E67349
- Option(D4) VDE 认证：DIN EN60747 - 5 - 5，最大工作绝缘电压：890 VPK，最高允许过电压：4000 VPK
