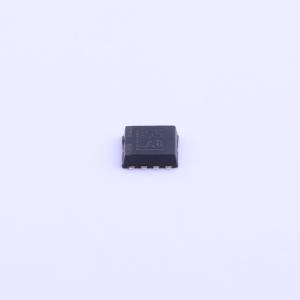

TB62763FMG,8,EL

SMT扩展库SMT补贴嘉立创PCB免费打样

私有库下单最高享92折

品牌名称: TOSHIBA(东芝)
商品型号: TB62763FMG,8,EL
商品编号: C150129

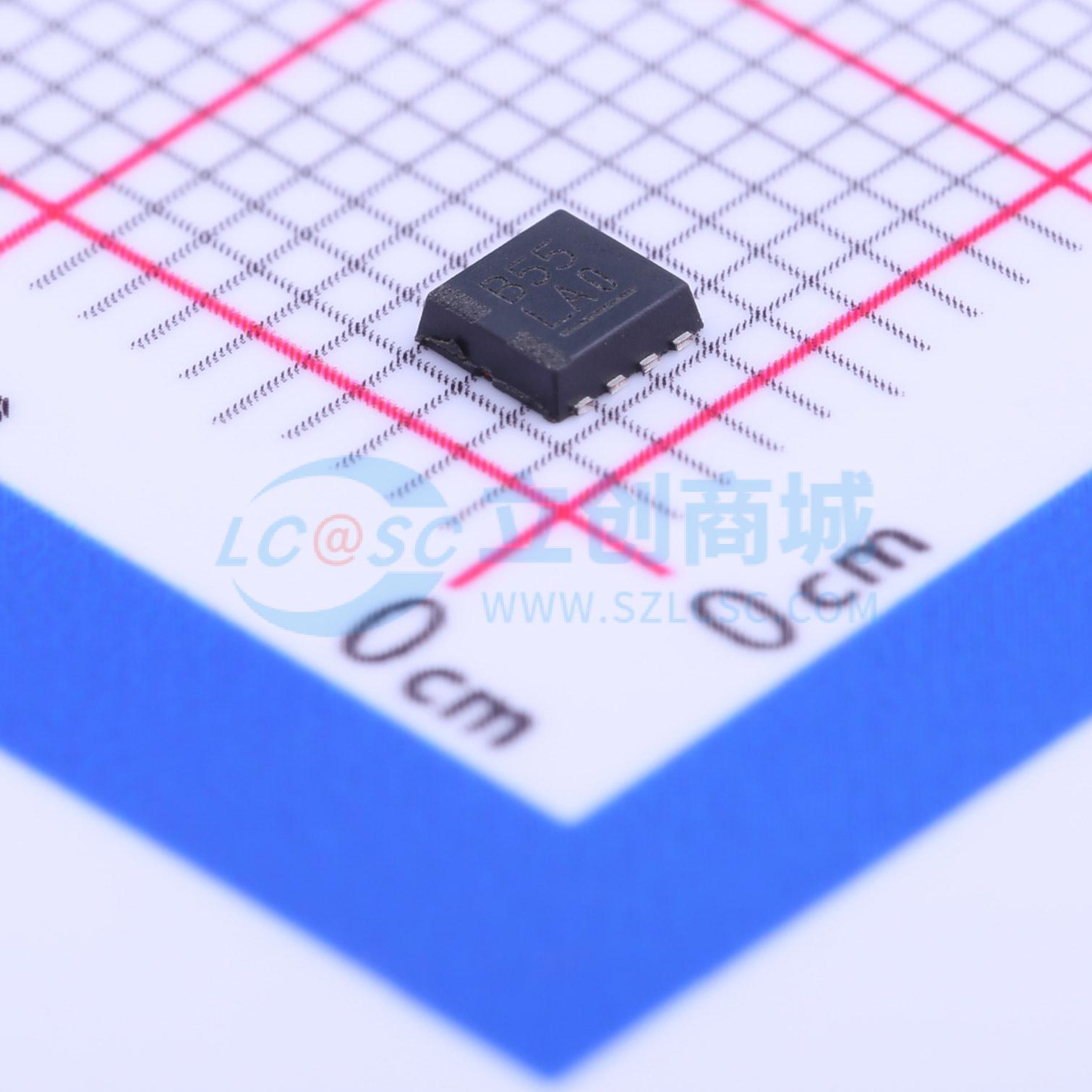

商品封装: SON-8(3x3)
包装方式: 编带
商品毛重: 0.163克(g)

商品参数

商品概述

TB62763FMG是一款高效升压型DC/DC转换器，专为白光LED恒流驱动而设计。该IC可使用锂离子电池驱动2 - 6个串联的大电流型白光LED。该IC包含用于线圈开关的N沟道MOS - FET晶体管，LED电流（IF）通过外部电阻设置。该IC特别适用于驱动PDA、手机或手持终端设备的LCD背光源白光LED。

商品特性

可变LED电流IF通过外部电阻设置：80mA（典型值）
高电流精度：±1.5%
高输出功率：3W LED负载（★(★∪UT = 20V，VIN = 5V)）
高效率：超过80%（使用推荐的外部元件和推荐的电路条件）
输出过压关断功能：当OVP端子电压超过32.5V（典型值）时，开关操作将关断
包含软启动功能
可调开关频率（200kHz - 2MHz）
封装：SON8 - P - 0.65

应用领域

常规应用
不使用软启动功能
输入PWM信号调节开关频率和LED电流
双线控制

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	2.8V~5.5V
	开关频率	-
	通道数	1
	输出电压	-
	输出电流	-

	属性	参数值
	调光	PWM
	功能特性	-
	工作电压(AC)	-
	拓扑结构	升压
	工作温度	-40℃~+85℃
	开关管(内置/外置)	内置
	恒流精度	1.5%
