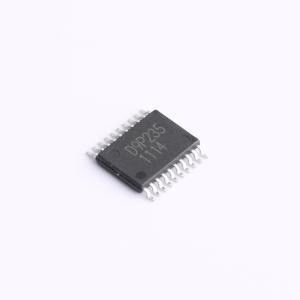

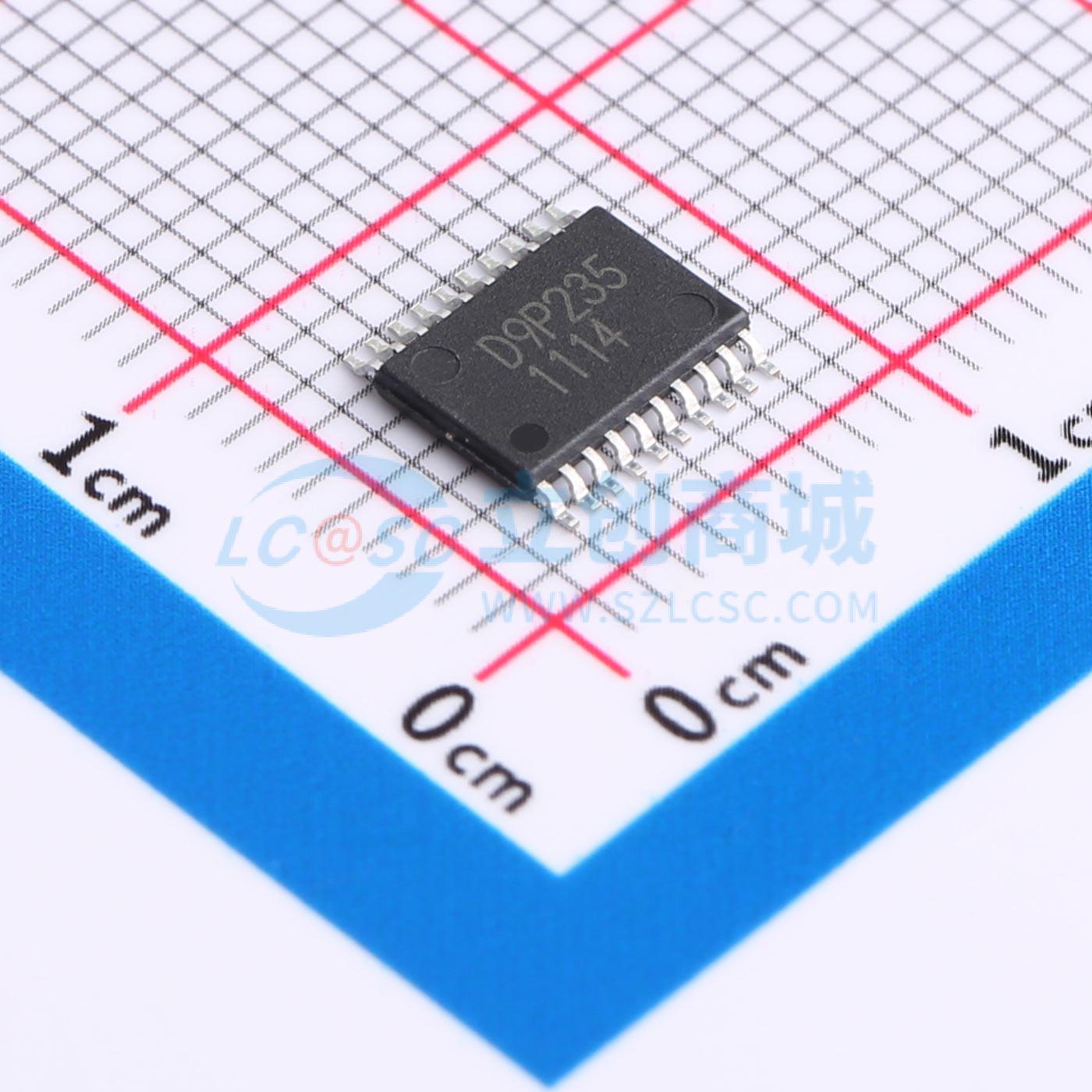

BD9P235EFV-CE2

3.5V至40V输入,2A单路2.2MHz降压DC/DC转换器,适用于汽车

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: BD9P235EFV-CE2是一款汽车级同步降压DC/DC转换器,输入电压范围为3.5 V至40 V,输出电压为3.3 V（典型值）,最大输出电流为2 A,开关频率为2.2MHz（典型值）。该器件集成了功率MOSFET,具有过流保护、短路保护、过温保护等功能。
品牌名称: ROHM(罗姆)
商品型号: BD9P235EFV-CE2
商品编号: C1518752
商品封装: HTSSOP-20-EP
包装方式: 编带
商品毛重: 0.1克(g)
立创商城设计参考: DCDC降压-(3)电源输入30V以上-(2)1A~3A-(中电流)方案

商品参数

商品概述

BD9P2x5EFV-C系列是集成了功率MOSFET的电流模式同步降压DC/DC转换器。它们具有纳秒级脉冲控制、AEC-Q100认证、最小导通脉冲为50 ns（最大值）、软启动功能、电流模式控制、复位功能、在12 V输入至5.0 V输出时静态电流为10 μA（典型值）、轻负载模式（LLM）、强制脉宽调制（PWM）模式、相位补偿、可选扩频切换、外部同步功能以及可选过流保护（OCP）。此外，它们还提供输入欠压锁定（UVLO）保护、热关断（TSD）保护、输出过压保护（OVP）和短路保护（SCP）。

输入电压范围为3.5 V至40 V（初始启动需4.0 V或以上）。输出电压范围如下：BD9P205EFV-C: 0.8 V至8.5 V；BD9P235EFV-C: 3.3 V（典型值）；BD9P255EFV-C: 5.0 V（典型值）。当OCP_SEL = H时，输出电流最大为1.5 A；当OCP_SEL = L时，输出电流最大为2.0 A。开关频率为2.2 MHz（典型值），输出电压精度为±1.75%（-40 ℃至+125 ℃）。关断电流为2.1 μA（典型值），工作温度范围为-40 ℃至+125 ℃。封装形式为HTSSOP-B20。

商品特性

纳秒脉冲控制
AEC-Q100 认证（注 1）
最小导通脉冲 50 ns（最大值）
集成 POWER MOSFET 的同步降压 DC/DC 转换器
软启动功能
电流模式控制
复位功能
12 V 输入至 5.0 V 输出时的静态电流为 10 μA（典型值）
轻载模式 (LLM)
强制脉冲宽度调制 (PWM) 模式
包含相位补偿
可选扩频开关
外部同步功能
可选过流保护 (OCP)
输入欠压锁定 (UVLO) 保护
热关断 (TSD) 保护
输出过压保护 (OVP)
短路保护 (SCP)（注 1）等级 1

应用领域

汽车应用电源
消费者应用电源

数据手册PDF

放大查看下载PDF

优惠活动

5.2折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.5V~40V
	输出电压	3.3V
	输出电流	2A
	开关频率	2.2MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	10uA
	开关管(内置/外置)	内置
	输出类型	固定
