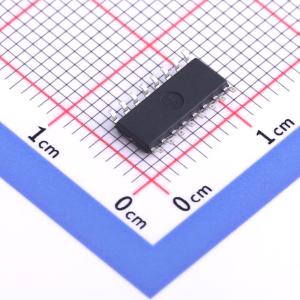

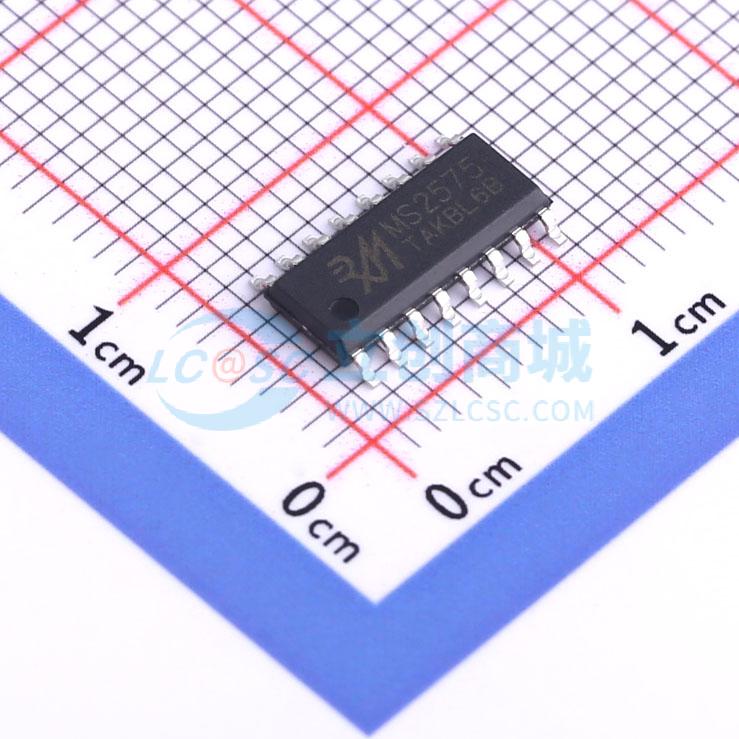

温馨提醒：图片仅供参考，商品以实物为准
MS2575
四通道差动线路接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS2575/MS2575T是一款低功耗的四通道差线路接收芯片。用于平衡或非平衡的数字数据传输。四个接收器均具有使能功能，该功能提供了两种可选输入：高电平有效输入和低电平有效输入。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS2575
- 商品编号
- C1509068
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 缓冲器/驱动器/收发器 | |
| 输出类型 | 三态 | |
| 工作电压 | 2.5V~5.5V | |
| 元件数 | 1 | |
| 每个元件位数 | 4 | |
| 通道类型 | 单向 |
| 属性 | 参数值 | |
|---|---|---|
| 灌电流(IOL) | 6mA | |
| 拉电流(IOH) | 6mA | |
| 工作温度 | -40℃~+125℃ | |
| 静态电流(Iq) | 1mA | |
| 传播延迟(tpd) | 100ns@5V,15pF |
商品概述
MS2575/MS2575T是一款低功耗的四通道差线路接收芯片。用于平衡或非平衡的数字数据传输。四个接收器均具有使能功能，该功能提供了两种可选输入：高电平有效输入和低电平有效输入。通过三态输出，该器件可直接连接至总线组织式系统。失效防护设计规定当输入处于开路状态时，输出始终为高电平。MS2575采用SOP16封装，MS2575T采用TSSOP16封装。
商品特性
- 符合或超出了ANSI TIA/EIA-422-B、TIA/EIA-423-B 和ITU 建议V.10 与V.11 的要求
- 低功耗
- 具有 ±200mV 灵敏度的 ±15V 共模范围
- 输入迟滞：60mV（典型值）
- 采用5V 单电源供电
- 三态输出
- 输入失效防护电路
- SOP16、TSSOP16 封装
应用领域
- 可靠性汽车应用
- 工厂自动化
- ATM 和点钞机
- 智能电网
- 交流和伺服电机驱动器
