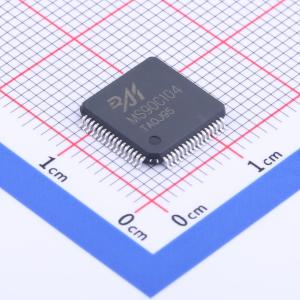

温馨提醒：图片仅供参考，商品以实物为准
MS90C104
+3.3V 175MHz的 30bit 平板显示器（FPD）LVDS 信号接收器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS90C104芯片能够将5通道的低压差分信号（LVDS）转换成35bit的TTL数据。时钟通道经过锁相之后与数据通道并行输出。在时钟频率为175MHz时，30bit的RGB数据、3bit的LCD时序数据和2bit的控制数据以1225Mbps的速率在每个LVDS数据通道中传输。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS90C104
- 商品编号
- C1509070
- 商品封装
- LQFP-64(10x10)
- 包装方式
- 托盘
- 商品毛重
- 3.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LVDS芯片 | |
| 类型 | 接收器 | |
| 接收器数 | 5 | |
| 工作电压 | 3.3V |
| 属性 | 参数值 | |
|---|---|---|
| 数据速率 | 6.125Gbps | |
| 工作温度 | -40℃~+100℃ | |
| 电平标准 | TTL；LVDS |
商品概述
MS90C104芯片能够将5通道的低压差分信号（LVDS）转换成35bit的TTL数据。时钟通道经过锁相之后与数据通道并行输出。在时钟频率为175MHz时，30bit的RGB数据、3bit的LCD时序数据和2bit的控制数据以1225Mbps的速率在每个LVDS数据通道中传输。输入时钟频率为175MHz时，数据的传输速率为765.6Mbytes/sec。此款芯片是解决高带宽、高速TTL信号层面的电磁干扰和电缆长度问题的理想产品。
商品特性
- 频率范围：8 - 175MHz时钟信号
- 较少的总线减少了连线尺寸和费用
- 供电电源3.3V低功耗模式
- 支持VGA、SVGA、XGA、SXGA
- 6.125Gbps数据吞吐量
- 765.6Megabytes/sec带宽
- 减小LVDS摆幅来减小电磁干扰（300mV LVDS摆幅）
- PLL不需要外部结构
- 遵循TIA/EIA - 644 LVDS标准
- TQFP64封装
