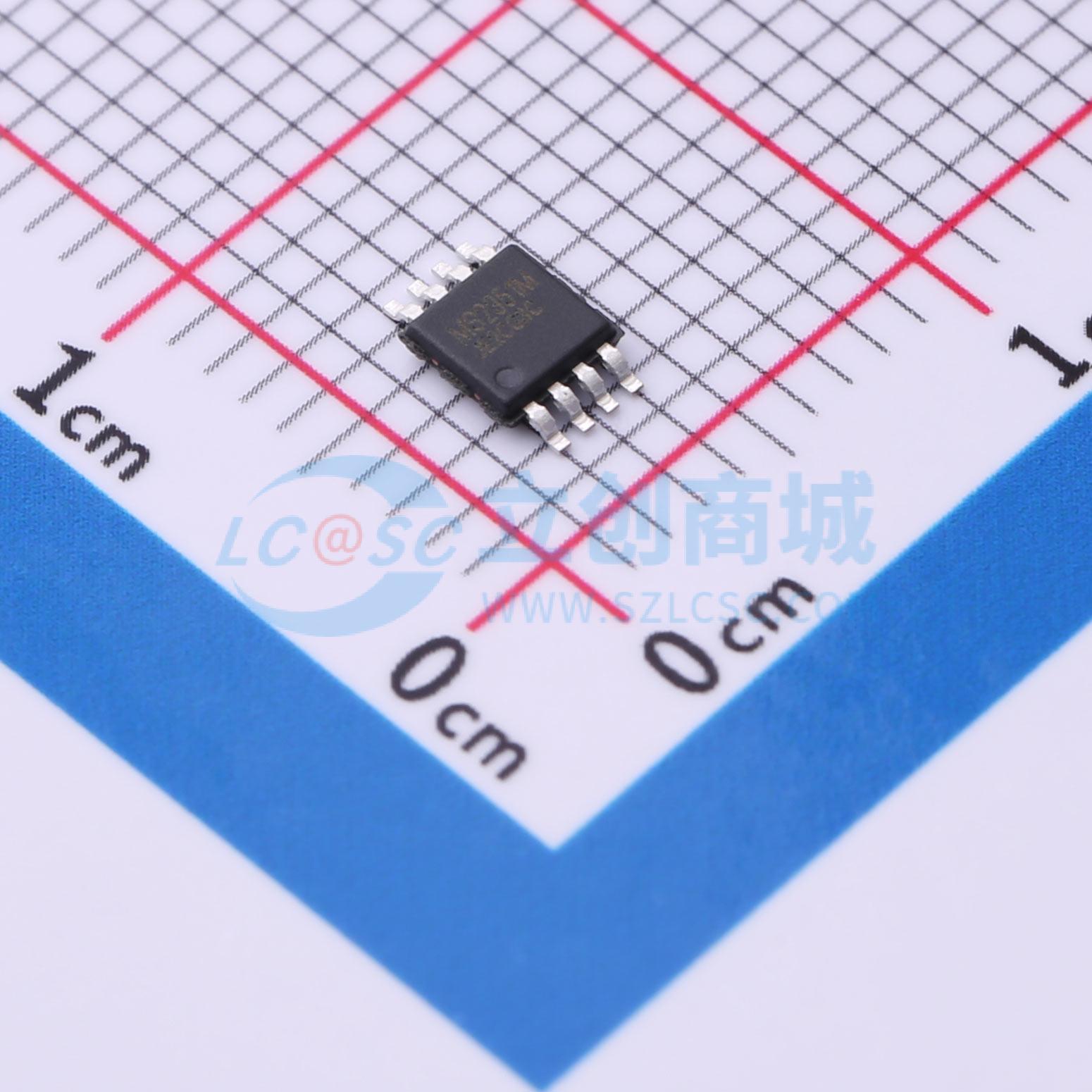

MS2351M

100MHz~2500MHz 45dB动态范围的RF检测器/控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MS2351M是一款对数放大器芯片，主要用于接收信号强度指示RSSI与功率放大器控制，工作频率范围是100M~2500MHz，典型动态范围45dB。各种手持设备和其它无线设备都可使用该芯片。相对于使用离散的二极管检波器，MS2351M可以提供更宽的动态范围更高的精度。
品牌名称: 杭州瑞盟
商品型号: MS2351M
商品编号: C1509084
商品封装: MSOP-8
包装方式: 编带
商品毛重: 0.065克(g)

商品参数

商品概述

MS2351M是一款对数放大器芯片，主要用于接收信号强度指示RSSI与功率放大器控制，工作频率范围是100M~2500MHz，典型动态范围45dB。各种手持设备和其它无线设备都可使用该芯片。相对于使用离散的二极管检波器，MS2351M可以提供更宽的动态范围更高的精度。特别地，在-40°C~85°C温度范围内表现出良好的温度稳定性。

MS2351M本质上是电压响应器件，典型的输入信号范围均方根值1.25mV~224mV，或-58dBV~-13dBV，这与负载为50Ω时-45dBm~0dBm等效。

为方便应用，内部使用AC耦合。MS2351M提供两种电压输出。第一种从引脚V_UP输出，随着输入信号从-45dBm增大到0dBm，该引脚输出从0到1.2V，这时的输出可工作在测量模式。第二种从引脚V_DN输出，它是V_UP电压的反相，且有2倍的增益。假设供电电压大于3.3V，那么随着输入信号由最小到最大，V_DN输出从2.25V降到接近于地电位。该输出可以使芯片工作在控制模式。这种应用需外部给VSET引脚一个电压，然后V_DN就可以控制VGA或功率放大器。

商品特性

完整的RF检测器/控制器功能
典型动态范围：-58dBV~-13dBV，或-45dBm~0dBm@50Ω
频率响应范围：100MHz~2500MHz
10dB阶跃响应时间：70ns
良好的温度稳定性
2.7V~5.5V的单电源供电

应用领域

手持设备：TDMA,CDMA,GSM
无线终端的接收以及发射信号强度指示
发射机功率测量与控制

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交48单

	属性	参数值
	商品目录	运算放大器
	放大器数	四路
	最大电源宽度(Vdd-Vss)	5.5V
	轨到轨	-
	增益带宽积(GBP)	-
	输入偏置电流(Ib)	20uA
	输入失调电流(Ios)	-

	属性	参数值
	噪声密度(eN)	160nV/√Hz@10kHz
	输入失调电流温漂(Ios TC)	-
	静态电流(Iq)	5.3mA
	输出电流	18mA
	工作温度	-40℃~+85℃
	单电源	2.7V~5.5V
