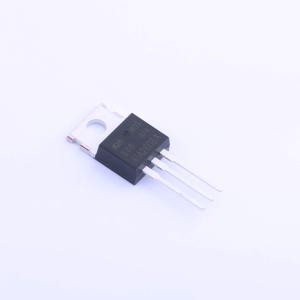

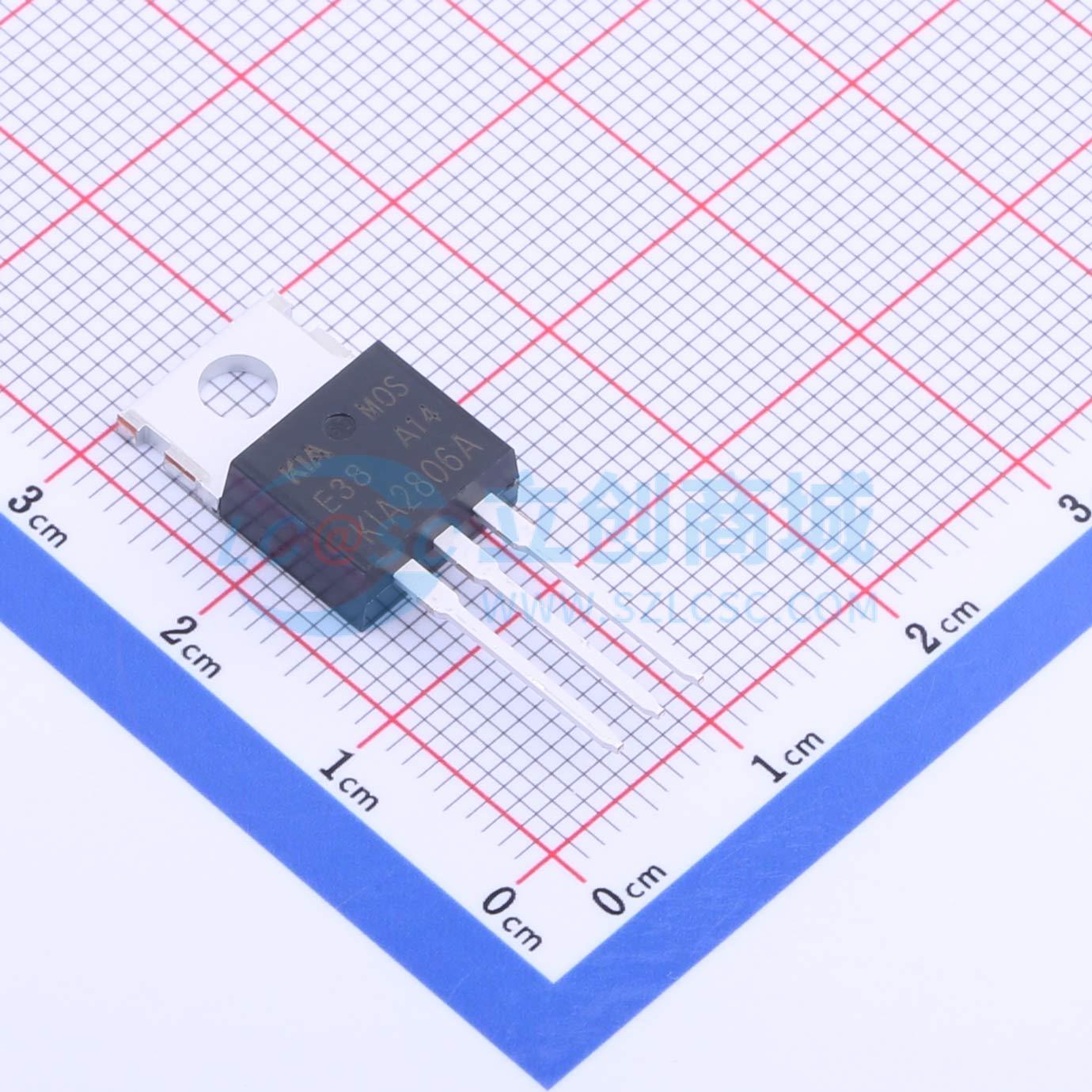

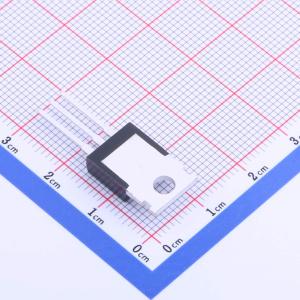

KIA2806AP
1个N沟道 耐压:60V 电流:150A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 特性：RDS(on) = 3.5mΩ (典型值) @ VGS = 10V。 100% 雪崩测试。 可靠耐用。 提供无铅和环保器件 (符合 RoHS 标准)。应用：开关应用。 逆变器系统的电源管理
- 品牌名称
- KIA
- 商品型号
- KIA2806AP
- 商品编号
- C1509096
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.73克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 150A | |
| 导通电阻(RDS(on)) | 4.5mΩ@10V,60A | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 4V@250uA |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 130nC@10V | |
| 输入电容(Ciss) | 4.376nF | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | - | |
| 类型 | - | |
| 输出电容(Coss) | 857pF |
商品特性
- 漏源击穿电压（V(BR)DSS） = 30V
- 当栅源电压（VGS） = 4.5V 时，导通电阻（RDS(ON)） ≤ 100mΩ
- 当栅源电压（VGS） = 2.5V 时，导通电阻（RDS(ON)） ≤ 130mΩ
- 极低的阈值电压
- 我们声明，产品材料符合 RoHS 要求且无卤。
- 以“S”为前缀的产品适用于汽车及其他有独特产地和控制变更要求的应用；符合 AEC - Q101 标准且具备生产件批准程序（PPAP）能力。
应用领域
- 直流 - 直流转换电路
- 小信号开关
- 负载开关
- 电平转换
