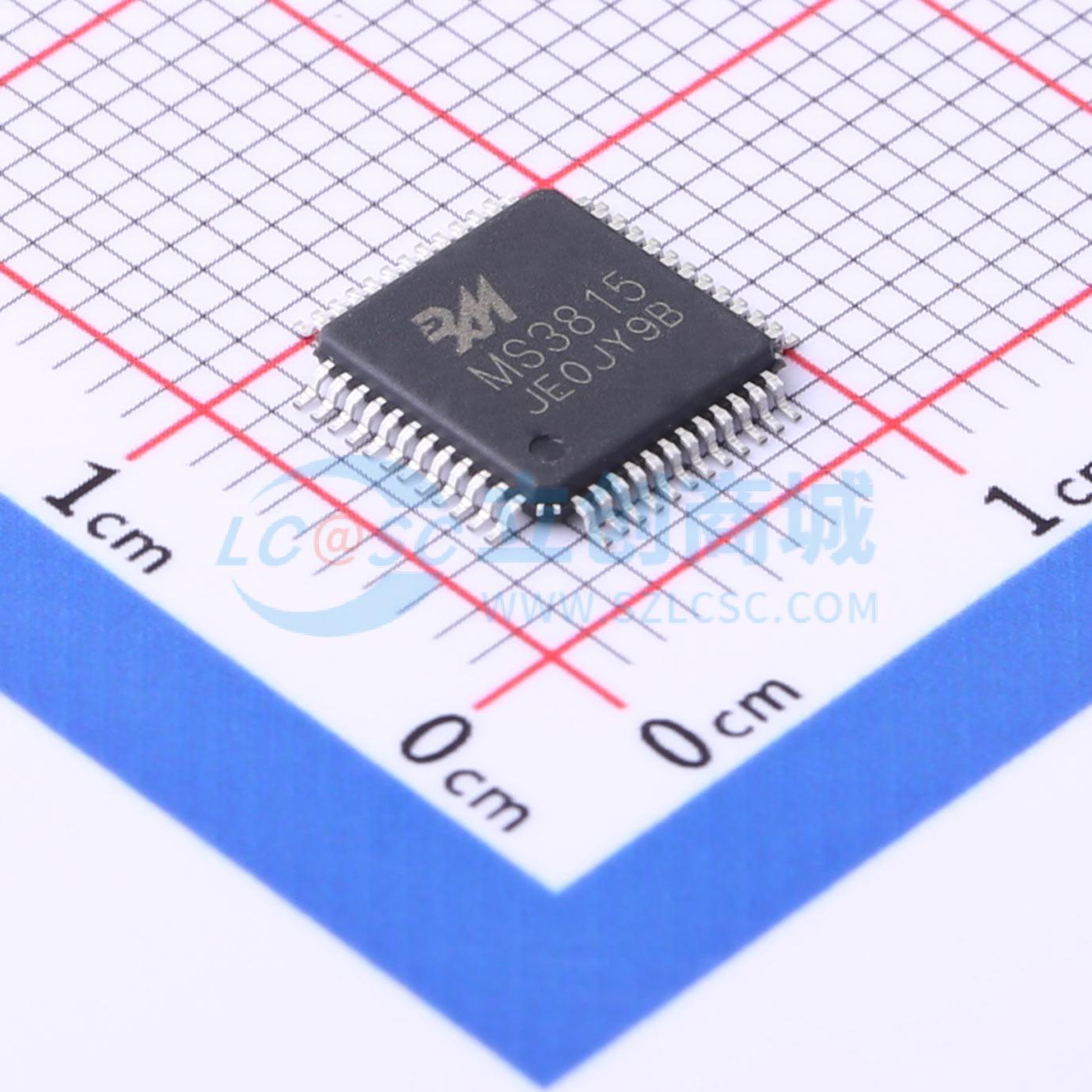

温馨提醒：图片仅供参考，商品以实物为准
MS3815
TMDS数字视频均衡器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS3815是一款自适应均衡器芯片，可以为DVI，HDMI，DFP，PanelLink和ADC电缆的衰减提供补偿，延伸了传输电缆的传输距离。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS3815
- 商品编号
- C1509080
- 商品封装
- HTQFP-48(7x7)
- 包装方式
- 托盘
- 商品毛重
- 7.55克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 其他接口 | |
| 数据速率 | 1.65Gbps |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 3.3V | |
| 工作温度 | -20℃~+105℃ |
商品概述
MS3815是一款自适应均衡器芯片，可以为DVI，HDMI，DFP，PanelLink和ADC电缆的衰减提供补偿，延伸了传输电缆的传输距离。MS3815的目标是均衡TMDS格式的信号。MS3815包含4路CML差分输入输出（其中三路是数据通道，一路是时钟通道），并提供时钟信号丢失指示功能。对于芯片到芯片的直接通信方式，输出驱动可以切换到1/2的DVI输出规范以降低功耗并降低电磁干扰。MS3815可以工作在自适应模式，而对于特定的应用，它也可以工作在手动模式。MS3815采用3.3V单电源供电，工作温度为 -20°C ~ 105°C，数据传送速率250Mbps ~ 1.65Gbps。
商品特性
- 延长使用DVI, DFP, PanelLink, ADC或HDMI接口的投影仪或显示器的电缆长度
- 不同线径DVI接口的传输电缆长度如下：线径24 AWG的屏蔽双绞线：0 - 50米；线径28 AWG的屏蔽双绞线：0 - 36米；线径30 AWG的屏蔽双绞线：0 - 30米
- 兼容480i, 480p, 720p, 1080i, 1080p分辨率数字电视
- 兼容VGA, SVGA, XGA, SXGA, UXGA
- 无需系统控制，自动均衡1650Mbps时40dB电缆衰减
- 3.3V电源供电
- 功耗0.6W（典型值）
应用领域
- 投影仪DVI/HDMI接口输入
- DVI - D/HDMI电缆延长线模块和有源电缆装置
- LCD显示器
