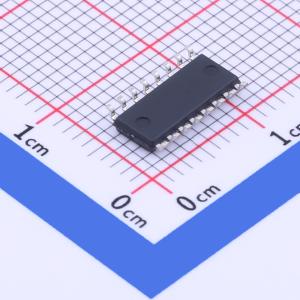

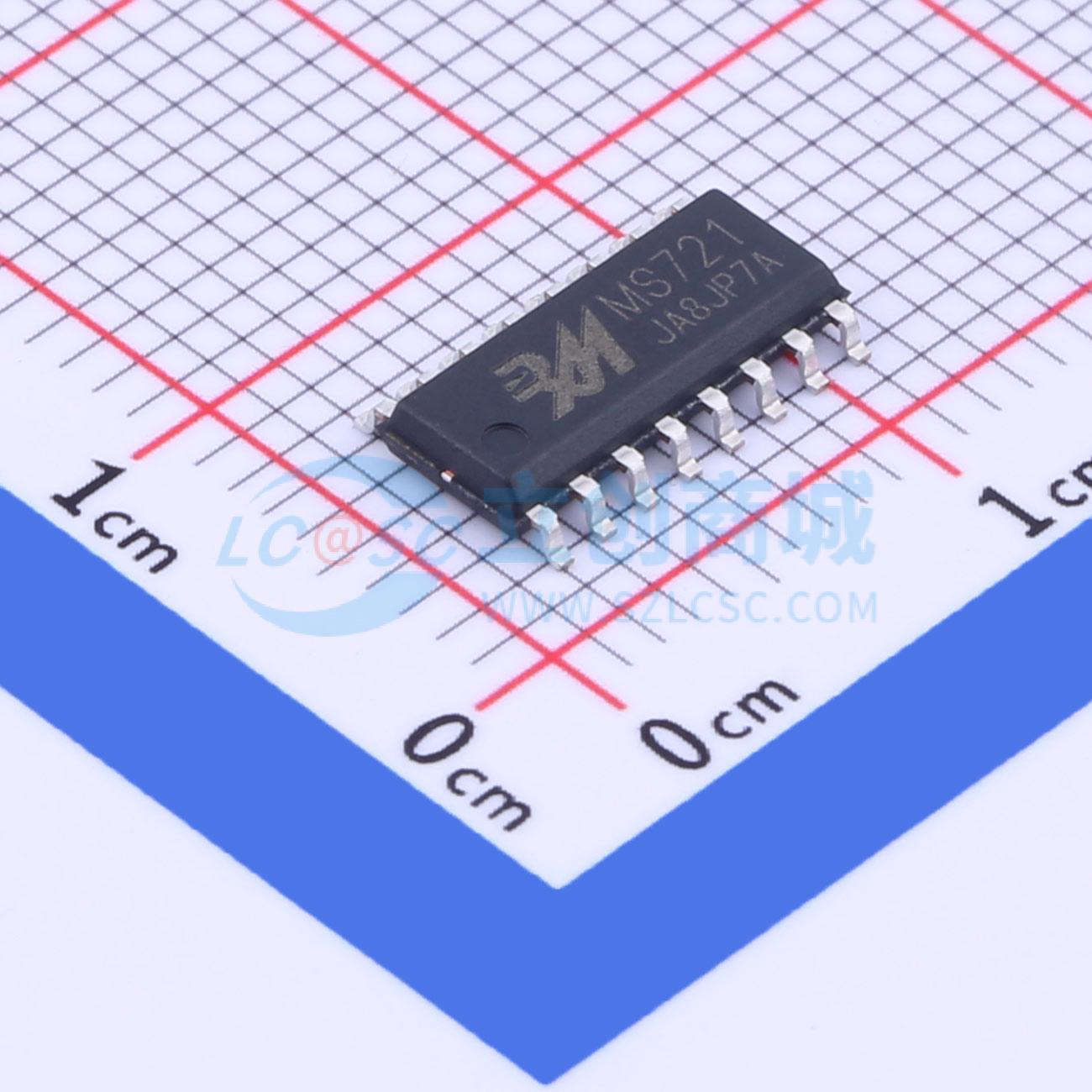

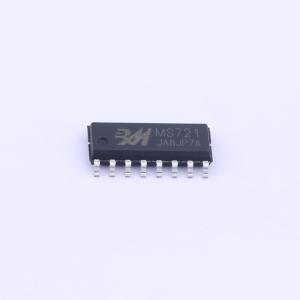

温馨提醒：图片仅供参考，商品以实物为准

MS721

仪表总线(M-Bus)从站收发电路

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: MS721 是为M-Bus 标准（EN1434-3）的应用而开发的单片收发电路。MS721 接口电路可以适应从站与主站之间的电压差，总线的连接没有极性要求，电路由主站通过总线供电，这样对于从站电池就不会增加额外的负载，同时还集成了电源失效功能。作为接收端时，内置动态电平识别电路，作为发射端时，内置有可编程的电流源。
品牌名称: 杭州瑞盟
商品型号: MS721
商品编号: C1509069
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.166667克(g)

商品概述

MS721 是为M-Bus 标准（EN1434-3）的应用而开发的单片收发电路。MS721 接口电路可以适应从站与主站之间的电压差，总线的连接没有极性要求，电路由主站通过总线供电，这样对于从站电池就不会增加额外的负载，同时还集成了电源失效功能。作为接收端时，内置动态电平识别电路，作为发射端时，内置有可编程的电流源。集成了一个3.3V 的直流稳压源，在总线出现故障后延迟一段时间后关断。

商品特性

符合EN1434-3 标准（从站）
具有动态电平识别的接收逻辑电平
通过电阻可调节接收电流
无极性连接
防掉电功能
模块电压切换
提供3.3V 稳压源
远程供电
支持高达9600 波特率的半双工的UART 协议
从站的电源选择：通过输出管脚VDD 由总线供电；通过输出管脚VDD 由总线供电或者由备用电池供电；通过电池供电，只在数据传输时总线有效

应用领域

MBus 总线从站接口电路

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(4000个/圆盘，最小起订量 1 个)

个

起订量：1 个4000个/圆盘

总价金额：

￥ 0.00

近期成交18单

相似推荐

其他推荐

MS3815

	属性	参数值
	商品目录	其他接口
	接口类型	UART
