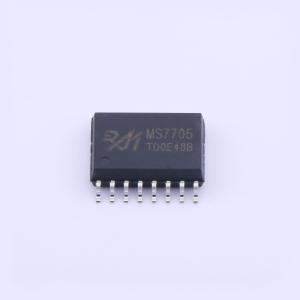

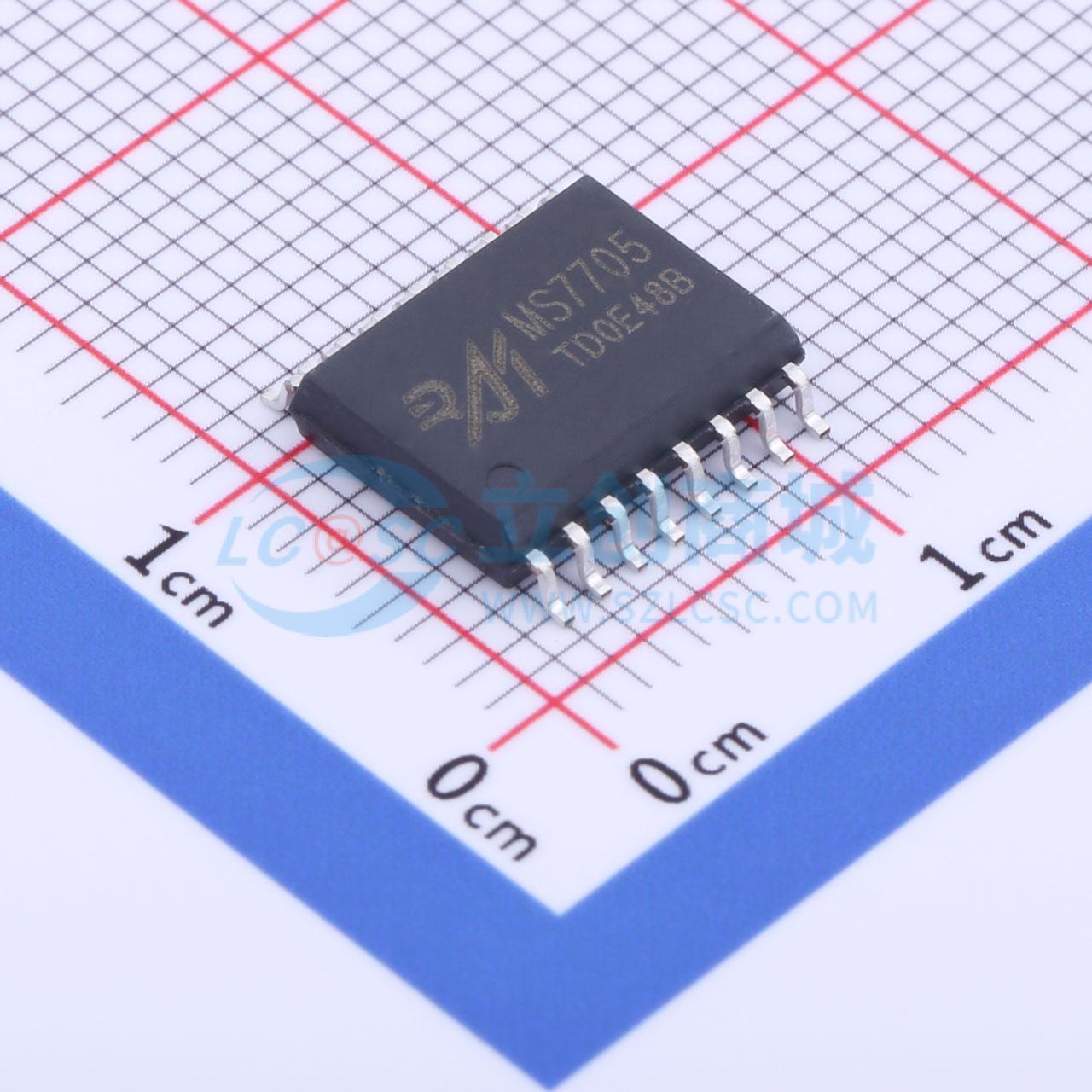

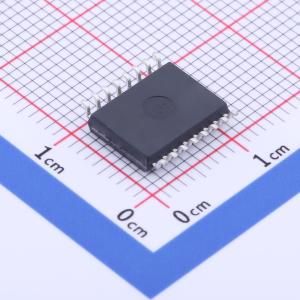

温馨提醒：图片仅供参考，商品以实物为准
MS7705
2通道 500Hz 16位ADC SPI接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 内置PGA、双通道全差分Σ-ΔADC
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS7705
- 商品编号
- C1509030
- 商品封装
- SOP-16-300mil
- 包装方式
- 编带
- 商品毛重
- 0.5克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 500Hz | |
| 通道数 | 2 | |
| 工作电压 | 2.7V~3.3V；4.75V~5.25V | |
| 接口类型 | SPI | |
| 差分输入 | 是 |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 400kHz~2.5MHz；2.4576MHz | |
| 可变增益 | 支持 | |
| ADC架构 | Sigma-Delta | |
| 数据速率 | 50Hz；60Hz；250Hz；500Hz | |
| 静态电流 | 8uA |
商品概述
MS7705/MS7706 是一款用于低频测量的模数转换器。它采用了 Σ-Δ 转换技术实现了输出结果为16 位的无失码。工作电压范围为 2.7V - 3.3V 或 4.75V - 5.25V。MS7705 具有2个全差分模拟信号输入通道；MS7706 具有3 个伪差分输入通道。 MS7705/MS7706 非常适合用于智能，微控制器，或基于DSP 的系统。它可通过串行接口来设置增益，信号极性，及输出速率。还可以进行自校准和系统校准来消除系统的增益和偏移误差。CMOS 工艺确保了非常低的功耗，在待机模式下的功耗典型值为 20μW。
商品特性
- MS7705：2 个全差分输入通道
- MS7706：3 个伪差分输入通道
- 输出16 位无失码
- 0.003% 非线性
- 可编程的增益前端：增益从1 到128
- 3 线串口：SPI-、QSPI-、MICROWIRE-、DSP-兼容
- SCLK 内部具有施密特触发器
- 2.7V 到 3.3V 或 4.75V 到 5.25V 的工作电压
- 在3V 的电源电压下最大功耗为1mW
- 待机电流最大为 8μA
- SOP16 宽体封装
应用领域
- 压力测量
- 温度测量
- 电池监控
- 智能发送器
