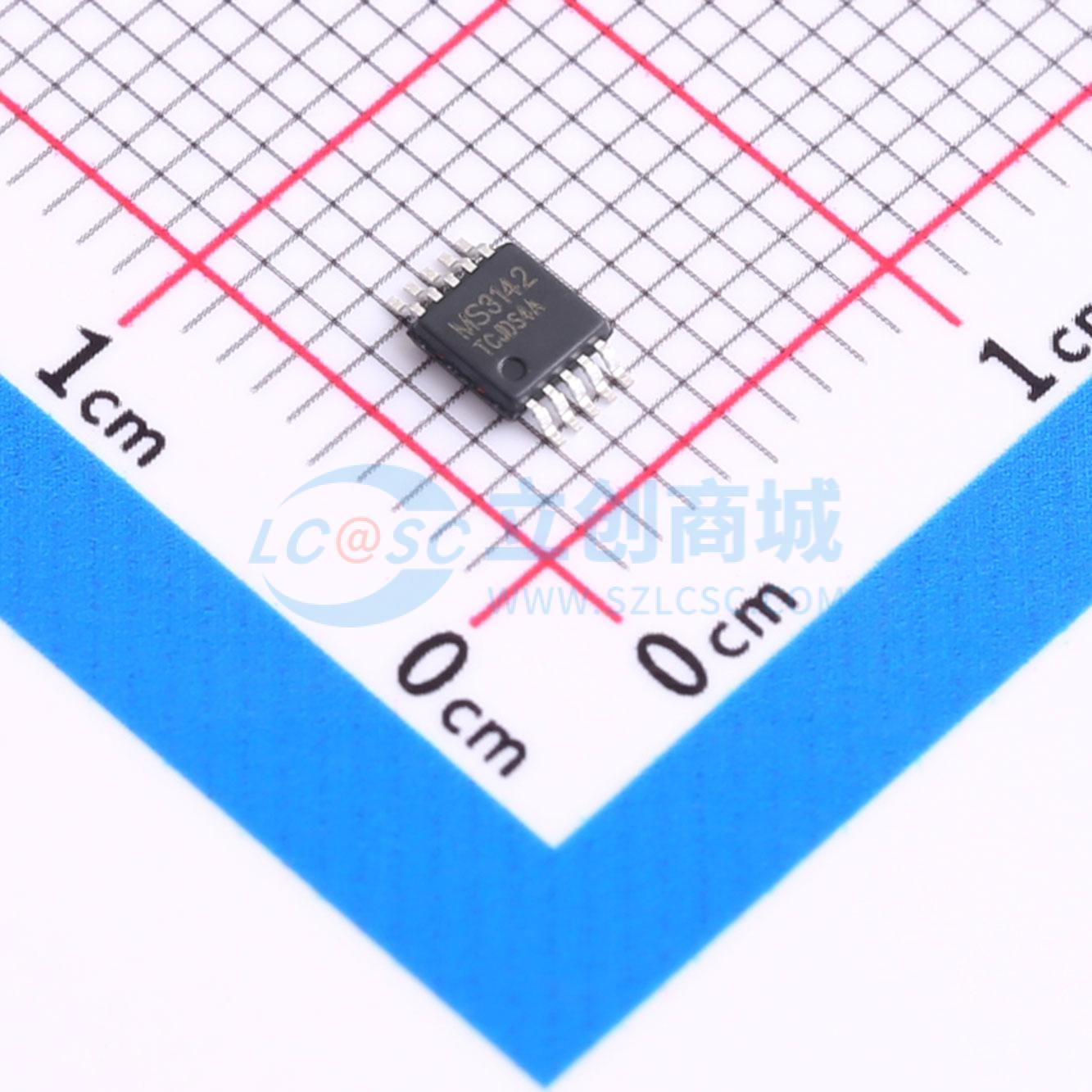

MS3142
1.5A 18V电机驱动芯片
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 双全桥，小封装，外围简单 MS3142/MS3142S 是一个双全桥电机驱动。电源电压供电范围4V 到18V，平均电流1.1A，电流峰值1.54A。如果需要更高的电流能力，可以将双全桥并联使用。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS3142
- 商品编号
- C1509053
- 商品封装
- MSOP-10-EP
- 包装方式
- 编带
- 商品毛重
- 0.001克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 步进电机驱动芯片 | |
| 控制电压 | 4V~18V | |
| 电机驱动电压(Vm) | 4V~18V | |
| 输出电流 | 1.54A | |
| H桥数量 | 2 |
| 属性 | 参数值 | |
|---|---|---|
| 步长细分 | 2；1 | |
| 集成开关 | 是 | |
| 导通电阻 | 850mΩ | |
| 工作温度 | -40℃~+120℃ |
商品概述
MS3142/MS3142S 是一个双全桥电机驱动。电源电压供电范围4V 到18V，平均电流1.1A，电流峰值1.54A。如果需要更高的电流能力，可以将双全桥并联使用。四个输入脚（IN1 到IN4）可以控制直流电机工作在正转，反转，刹车以及滑行模式。也可以控制一个步进电机在全步和半步模式。MS3142 采用MSOP10PP 封装，带散热片。MS3142S 采用SSOP10 封装。MS3142/MS3142S 可以用来驱动两个直流电机或者一个步进电机。输出H 桥采用PMOS+NMOS 结构，具有较低的导通电阻。内部的保护电路包括温度保护，过流保护，以及欠压保护。当芯片的四个输入（IN1 到IN4）同时接低（<0.4V），时间超过1.5ms，MS3142 就会进入睡眠模式。睡眠模式关闭芯片内部所有模块，具有极低的功耗。
商品特性
- 低输出电阻Rdson
- 驱动双直流电机或者一个单步进电机
- 低功耗模式（睡眠模式）
- 过温保护
- 并联工作平均电流1.6A，电流峰值2.2A，单直流电机
- 过流保护：输出短电源保护，输出短地保护，输出负载短路保护
应用领域
- 摄像机
- 消费类产品
- 玩具
