温馨提醒：图片仅供参考，商品以实物为准

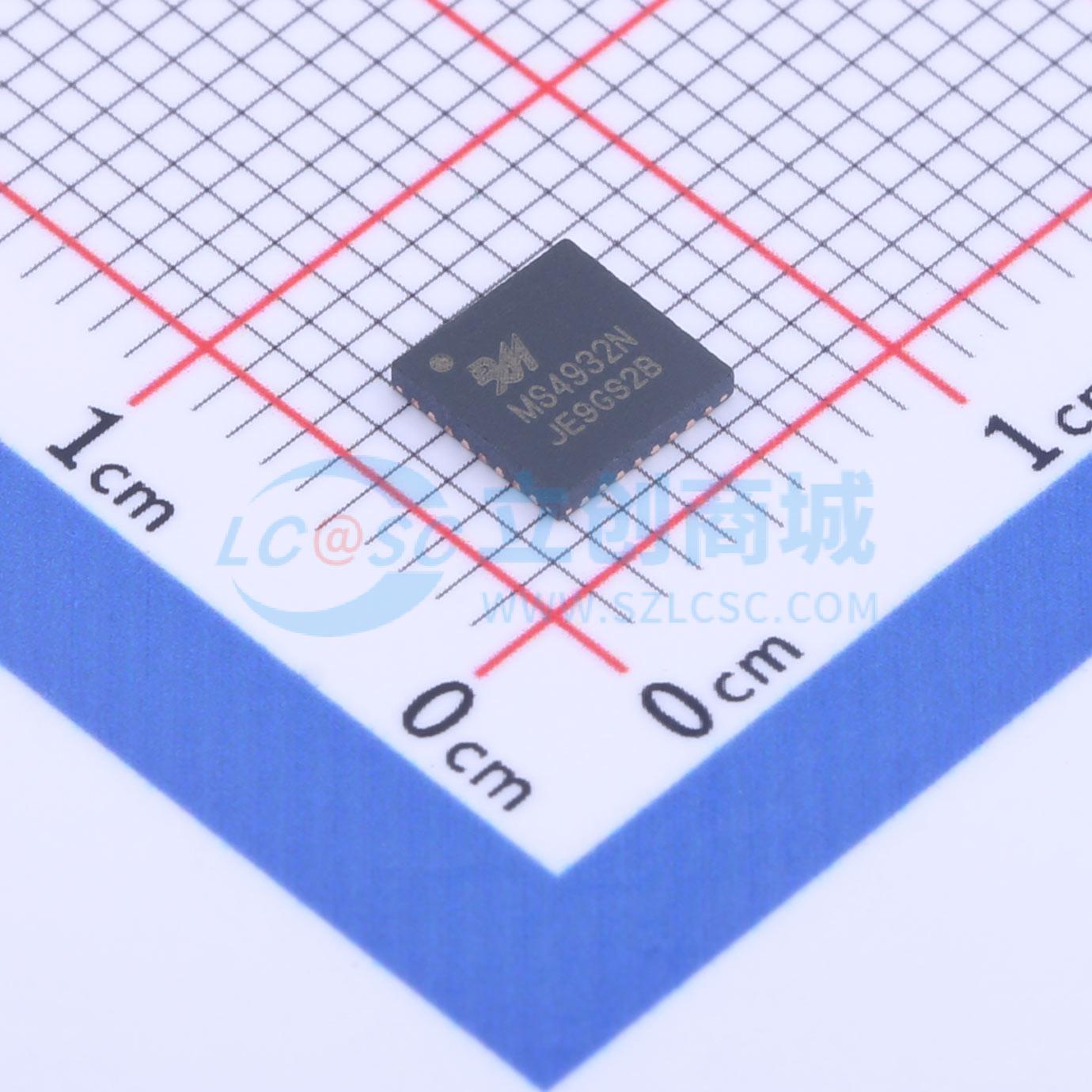

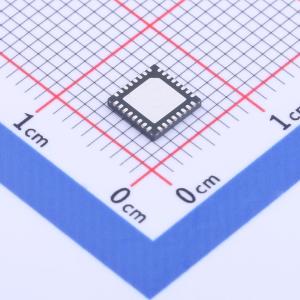

MS4932
18V电机驱动芯片
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 三相有感正弦波BLDC预驱动，支持空间向量调制(SVM)， 支持正弦波和方波解决方案，电流领先相位更正，三级过流保护(OCP)
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS4932
- 商品编号
- C1509056
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 托盘
- 商品毛重
- 0.3克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 无刷直流(BLDC)电机驱动芯片 | |
| 驱动类型 | 三相 | |
| 集成FET | 否 | |
| 半桥数量 | 3 | |
| 输出电流 | - | |
| 峰值电流 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作电压 | 10V~17V | |
| 导通电阻 | - | |
| 静态电流(Iq) | 4uA | |
| 接口类型 | - | |
| 工作温度 | -40℃~+105℃ | |
| 功能特性 | 交错导通保护；马达转速指示 |
商品特性
- 支持空间矢量调制(SVM)
- 支持正弦波和方波解决方案
- 内置时钟发生器
- 内置误差放大器，用于转矩闭环控制
- 占空比直接控制
- 方波120°导通，正弦波180°导通
- PLL角度检测（霍尔传感器）
- 电流超前相位校正
- 两个可选死区时间
- 同步整流
- 过压和欠压保护、过温保护(OTP)、过流保护(OCP)
- 可调OC定时器
应用领域
- BLDC电机或PMSM控制
- 低噪音电机应用
- 风扇
- 泵
- 工具
