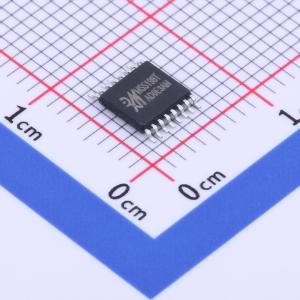

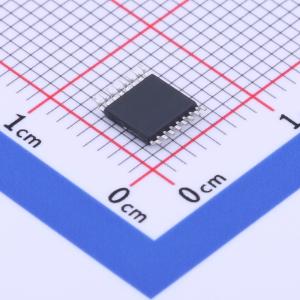

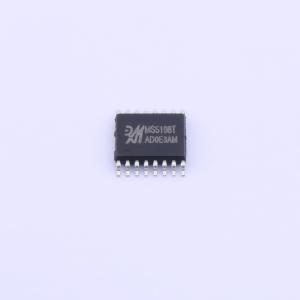

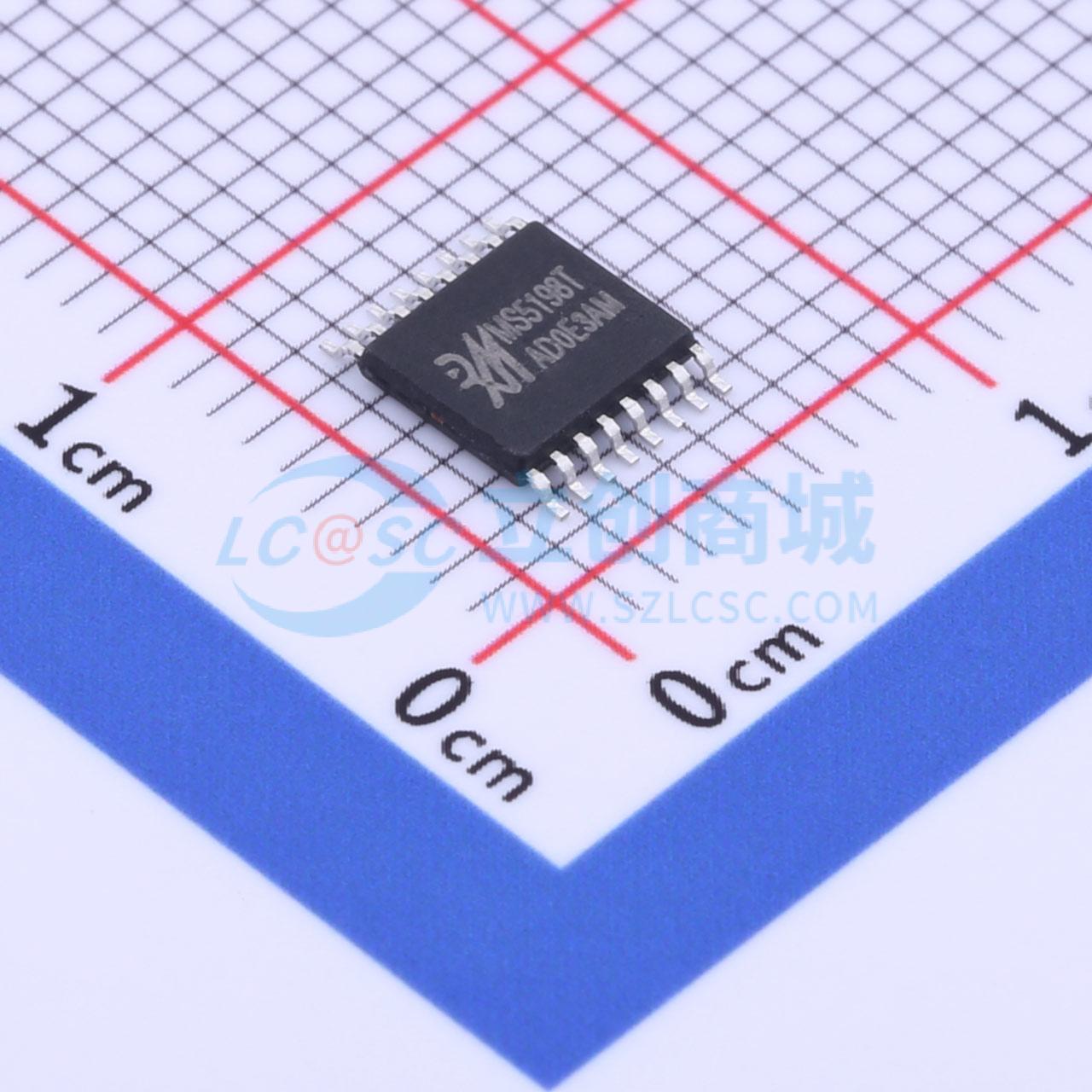

MS5198T
3通道 470Hz 16位ADC SPI接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 低噪声、低功耗、16位Σ-ΔADC 集成50Hz/60Hz陷波 集成低噪声PGA 集成内部振荡器 集成低噪声输入buffer
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS5198T
- 商品编号
- C1509038
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.35克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 16位 | |
| 采样率 | 470Hz | |
| 通道数 | 3 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | SPI |
| 属性 | 参数值 | |
|---|---|---|
| 差分输入 | 是 | |
| 工作温度 | -40℃~+105℃ | |
| 时钟/振荡器 | 内置 | |
| 时钟频率(fc) | 64kHz | |
| 可变增益 | 支持 | |
| 静态电流 | 380uA |
商品概述
MS5198T/MS5199T 为适合高精度测量应用的低功耗、低噪声、三通道差分输入的16bit/24bit 模数转换器。其内部集成了输入缓冲器、仪表放大器，当增益设置为64，更新速率为4.17Hz 时，均方根噪声为 10nV 。其输出数据更新速率为4.17Hz到 470Hz 。电源电压范围为2.7V 到 5.25V ，采用了TSSOP16 封装。
商品特性
- RMS 噪声：MS5199T 在 4.17Hz 为 27nV；16.7Hz 为65nV，MS5198T 在 4.17Hz 为 40nV；16.7Hz 为85nV
- 功耗：典型值为380uA
- 集成低噪声、可编程增益仪表放大器
- 更新速率：4.17Hz 到470Hz
- 集成3 通道差分输入和内部振荡器
- 集成50Hz/60Hz 限波滤波器
- 集成电源电压检测
- 电源电压：2.7V 到5.25V
- 工作温度范围：-40°C~105°C
应用领域
- 热电偶和RTD 测量
- 衡器应力检测
- 气体分析和血液分析
- 工业过程控制和仪器仪表
- 液相和气相色谱仪
- 智能发射机
