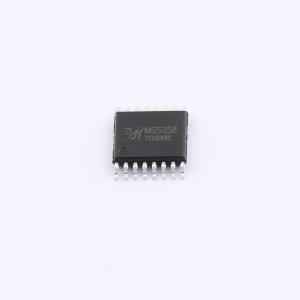

温馨提醒：图片仅供参考，商品以实物为准
MS5358
2通道 96kHz 24位ADC
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS5358是带有采样速率8kHz～96kHz的立体声A/D转换器，适合于面向消费者的专业音频系统。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS5358
- 商品编号
- C1509041
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.0945克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 8kHz | |
| 通道数 | 2 | |
| 工作电压 | 4.5V~5.5V | |
| 接口类型 | I2S |
| 属性 | 参数值 | |
|---|---|---|
| 差分输入 | 否 | |
| 工作温度 | -20℃~+85℃ | |
| 信噪比 | 102dB | |
| 时钟频率(fc) | 24.576MHz；2.048MHz~36.864MHz | |
| ADC架构 | Sigma-Delta | |
| 静态电流 | 10uA |
商品概述
MS5358是带有采样速率8kHz~96kHz的立体声A/D转换器，适合于面向消费者的专业音频系统。 MS5358通过使用增强型双位ΔΣ技术来实现其高精度的特点。MS5358是单端的模拟输入所以不需要外部器件。音频接口有两种模式(最高有效位对齐，I²S)适合用于像DTV，DVR和AV接收器的系统。
商品特性
- 线性相位抗混叠数字滤波器单端输入
- 带失调电压消除的数字高通滤波器
- 信噪失真比：92dB
- 动态范围：102dB
- 信噪比: 102dB
- 采样速率8kHz到96kHz
- 主时钟：256fs/384fs/512fs/768fs (8kHz~48kHz) 256fs/384fs (48kHz~96kHz)
- 输入电平：CMOS
- 主机/从机模式
- 音频接口：24位最高有效位对齐/I²S
- 电源：4.5~5.5V模拟，2.7~3.6V数字
- 温度范围 -20~85°C
- TSSOP16封装
应用领域
- 音频接口DTV、DVR和AV接收器
