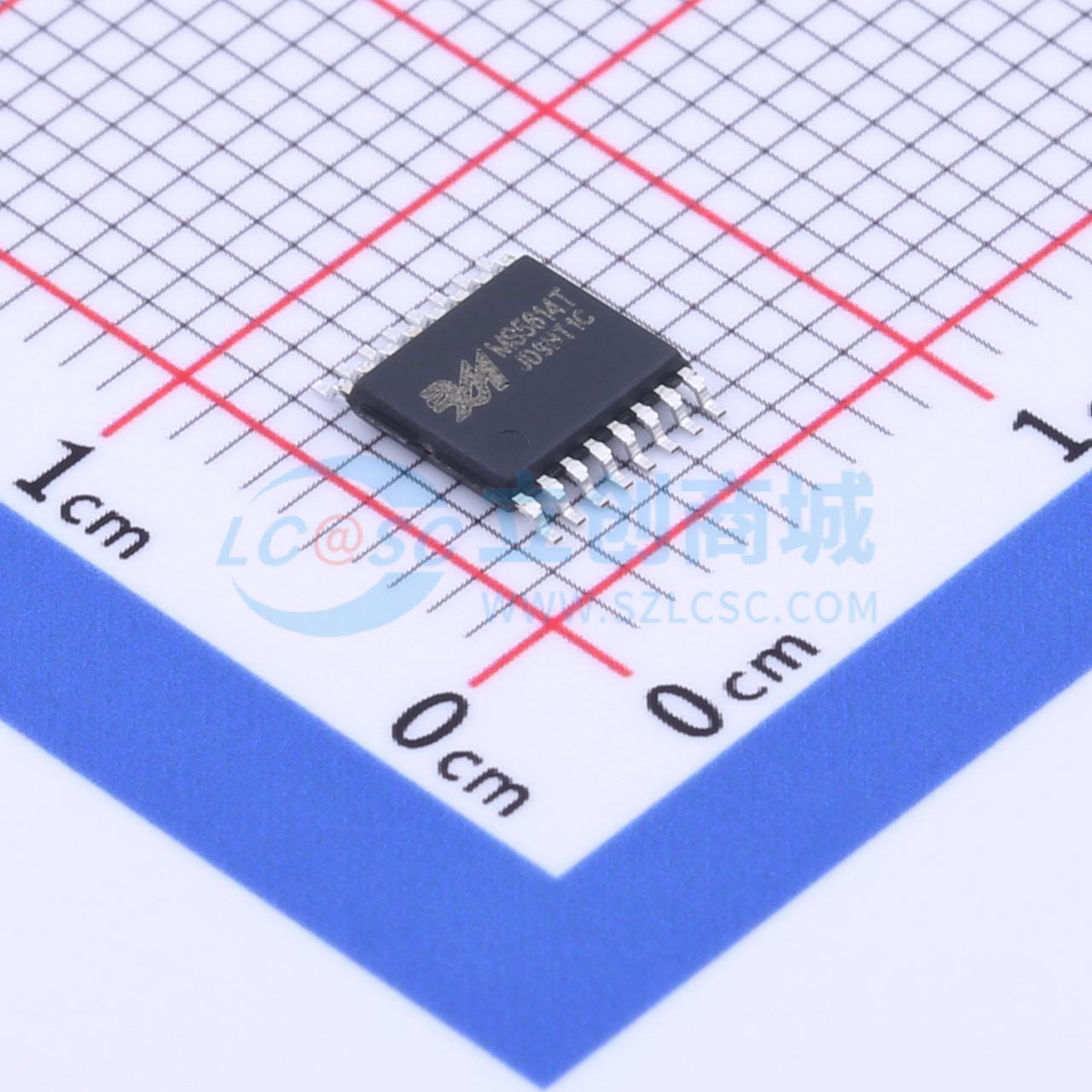

温馨提醒：图片仅供参考，商品以实物为准
MS5614T
MS5614T
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 集成REF缓冲器和2倍输出放大电路、 12bit四通道具有掉电模式的数模转换器
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS5614T
- 商品编号
- C1509046
- 商品封装
- TSSOP-16
- 包装方式
- 编带
- 商品毛重
- 0.25克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 数模转换芯片DAC | |
| 分辨率 | 12位 | |
| 通道数 | 4 | |
| 接口类型 | SPI；QSPI | |
| 工作电压 | 2.7V~5.5V | |
| 稳定时间 | 3us |
| 属性 | 参数值 | |
|---|---|---|
| 输出类型 | 电压-缓冲 | |
| 积分非线性 | 0.5LSB；1.5LSB | |
| 工作温度 | -40℃~+105℃ | |
| 上电复位 | 内置 | |
| 基准电压源 | 内置 | |
| 数据速率 | 20MHz |
商品概述
MS5614/5614T是一款12bit四通道输出的电压型DAC，接口采用四线串口模式，可以兼容TMS320、SPI、QSPI和Microwire串口。控制数据有16bit，包括DAC地址，控制字节，和12bit DAC数据，电源范围是2.7V到5.5V。电阻串输出接到一个AB类输出轨到轨buffer，其增益是6dB放大输出，输出buffer提高了稳定性且降低了建立时间。MS5614/5614T具有掉电模式，可以优化工作时的功耗。MS5614/5614T是一个12bit单电源的数模转换器，其架构采用电阻阵列结构，集成了串行接口、速率和关断逻辑控制、基准输入缓冲器、电阻串和输出轨到轨放大器。
商品特性
- 12bit精度
- 可编程建立时间3us或9us
- 兼容TMS320，SPI，QSPI，Microwire接口
- 内部上电复位
- 低功耗，5V时8mW，3V时3.6mW
- 集成REF缓冲器
- 输出范围是2倍的基准电压
- 软件、硬件Power down
- 电源电压：2.7V~5.5V
应用领域
- 数字伺服系统控制
- 数字补偿和增益调节
- 工业过程控制
- 机械和移动控制设备
- 大容量存储设备
