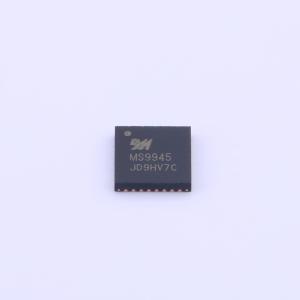

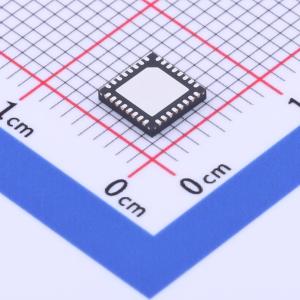

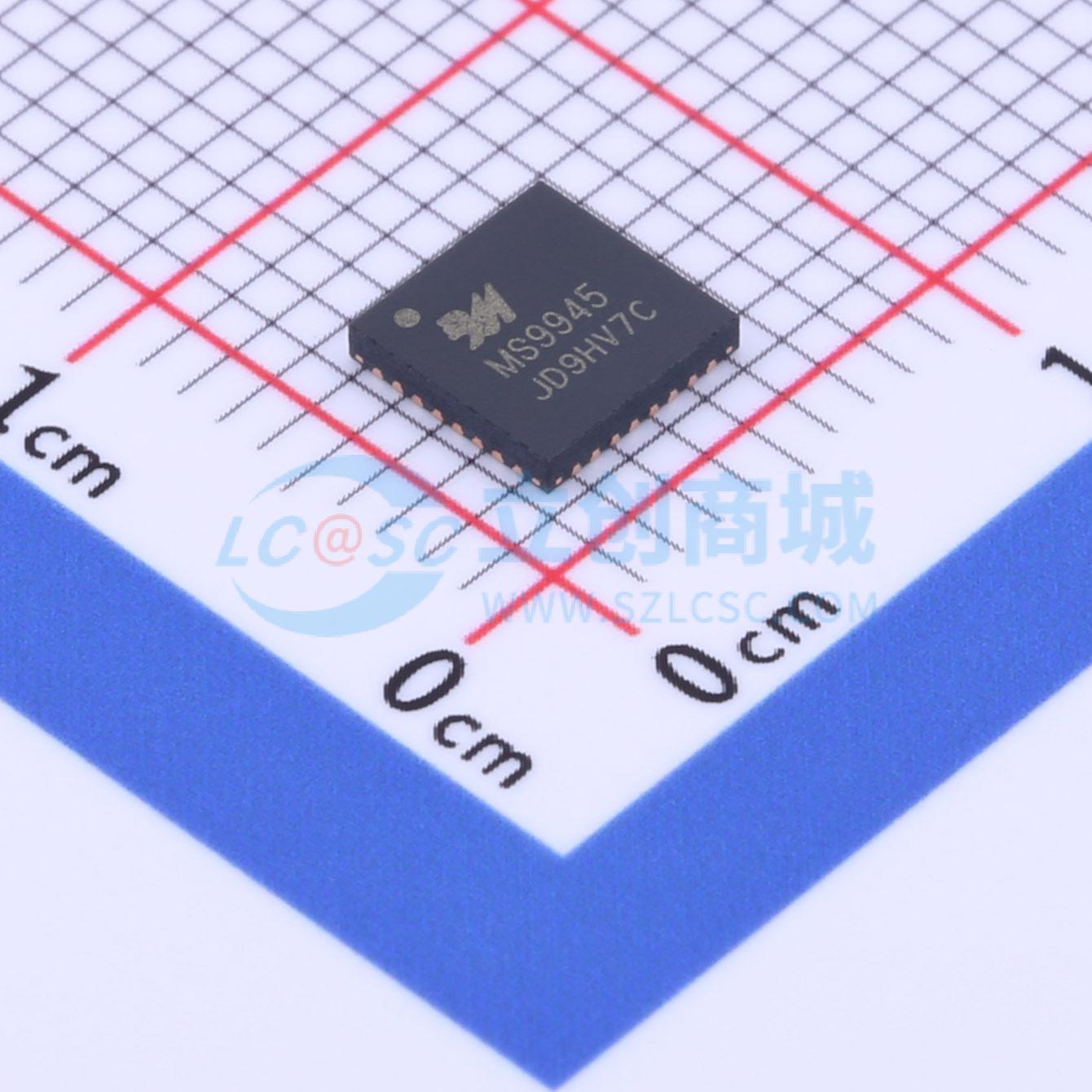

MS9945
40MHz 12位ADC 并行接口
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- MS9945是一款应用于CCD图像传感器全模拟信号处理的模数转换器。其内部模块还集成了相关双采样器（CDS）、数字控制的可变增益放大器（VGA）和暗像素钳位电路。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS9945
- 商品编号
- C1509043
- 商品封装
- QFN-32-EP(5x5)
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率(位) | 12 | |
| 采样率 | 40MHz | |
| 通道数 | 1 | |
| 工作电压 | 2.7V~3.6V | |
| 接口类型 | 串口 | |
| 差分输入 | 否 | |
| 积分非线性 | 0.5LSB | |
| 工作温度 | -20℃~+85℃ |
| 属性 | 参数值 | |
|---|---|---|
| 信噪比 | - | |
| 时钟/振荡器 | 外置 | |
| 时钟频率(fc) | 40MHz | |
| 基准电压源 | 外置 | |
| 可变增益 | 支持 | |
| ADC架构 | - | |
| 静态电流 | - | |
| 功能特性 | 软复位；上电复位 |
商品概述
该器件是一款专为CCD图像传感器设计的全模拟信号处理模数转换器，集成了相关双采样器、数字控制的可变增益放大器和暗像素钳位电路。其精度为12位，内部寄存器通过串行数据接口配置，支持增益调节、暗像素调节、输入时钟极性选择和电源掉电等可编程功能。典型电源电压为3V，功耗为140mW，采用QFN32封装。
商品特性
- 40MSPS相关双采样
- 10位控制、增益范围为6dB~40dB的可变增益放大器
- 低噪声暗像素钳位电路
- 预匿影功能
- 12位无失码精度
- 3线串行数据接口
- 3V电源电压下功耗为140mW
- 3V电源电压
- QFN32封装
应用领域
- 数字照相机
- 数字视频摄像机
- 个人电脑摄像头
- 便携式CCD图像传感器
- CCTV摄像头
