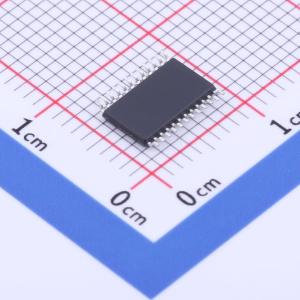

温馨提醒：图片仅供参考，商品以实物为准
MS5194T
6通道 470Hz 24位ADC SPI接口
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- MS5194T/MS5195T为适合高精度测量应用的低功耗、低噪声、六通道差分输入的24bit/16bit模数转换器。
- 品牌名称
- 杭州瑞盟
- 商品型号
- MS5194T
- 商品编号
- C1509034
- 商品封装
- TSSOP-24
- 包装方式
- 编带
- 商品毛重
- 0.45克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 模数转换芯片ADC | |
| 分辨率 | 24位 | |
| 采样率 | 4.17Hz | |
| 通道数 | 6 | |
| 工作电压 | 2.7V~5.25V | |
| 接口类型 | - | |
| 差分输入 | 是 | |
| 工作温度 | -40℃~+105℃ |
| 属性 | 参数值 | |
|---|---|---|
| 时钟/振荡器 | 内置；外置 | |
| 时钟频率(fc) | 64kHz | |
| 基准电压源 | 内置；外置 | |
| 基准电压源温漂 | 5ppm/℃ | |
| 可变增益 | 支持 | |
| 温度传感器 | 内置 | |
| 静态电流 | 400uA |
商品概述
MS5194T/MS5195T为适合高精度测量应用的低功耗、低噪声、六通道差分输入的24bit/16bit模数转换器。其内部集成了低噪声输入缓冲器、低噪声仪表放大器、精密低噪声、低漂移内部带隙基准，也可采用外部差分基准电压。其片内还集成可编程激励电流源、burnout电流源和偏置电压发生器。偏置电压发生器可将通道的共模电压设置为0.5*AVDD。 此芯片采用外部时钟或内部时钟，输出数据速率可通过软件设置数据更新速率为4.17Hz到470Hz。电源电压范围为2.7V到5.25V。MS5194T/MS5195T采用了TSSOP24封装。
商品特性
- RMS噪声：MS5194T在16.7Hz为40nV
- 功耗：典型值为400uA
- 集成低噪声、可编程增益仪表放大器
- 集成低温漂电压基准：5ppm/°C
- 更新速率：4.17Hz到470Hz
- 集成50Hz/60Hz限波滤波器
- 集成可编程电流源
- 集成内部时钟振荡器
- 集成内部burnout电流、激励电流
- 集成片内偏置电压发生器
- 电源电压：2.7V到5.25V
- 工作温度范围：-40°C到105°C
应用领域
- 热电偶和RTD测量
- 衡器应力检测
- 气体分析和血液分析
- 工业过程控制和仪器仪表
- 液相和气相色谱仪
- 6位DVM
