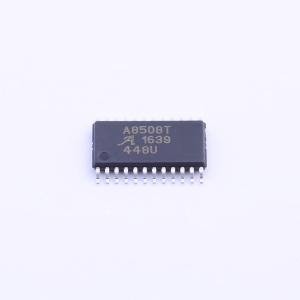

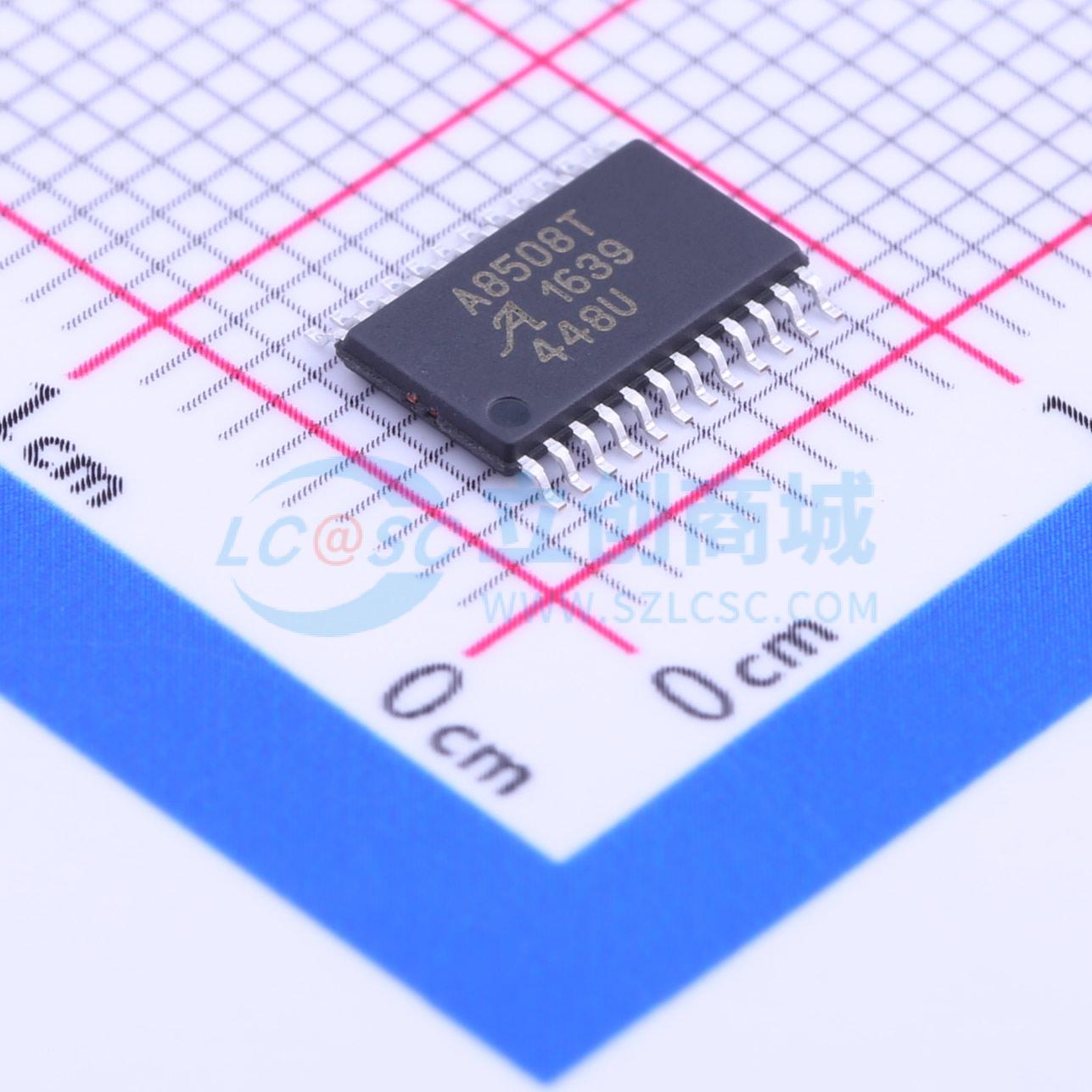

A8508GLPTR-T
SEPIC,升压型驱动
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 宽输入电压范围高效率8通道容错LED 驱动器
- 品牌名称
- ALLEGRO(美国埃戈罗)
- 商品型号
- A8508GLPTR-T
- 商品编号
- C146387
- 商品封装
- TSSOP-24-EP
- 包装方式
- 编带
- 商品毛重
- 0.263208克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 9V~40V | |
| 开关频率 | 300kHz~800kHz | |
| 通道数 | 8 | |
| 输出电压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 输出电流 | - | |
| 调光 | PWM；模拟 | |
| 特性 | - | |
| 拓扑结构 | SEPIC；升压 | |
| 工作温度 | -40℃~+105℃ |
商品概述
A8508是一款用于LCD面板背光的多输出白色LED驱动器。它集成了一个电流模式升压控制器和八个独立的电流灌电流。升压控制器架构允许大幅度调整升压电压，以优化每串LED所需的解决方案。FSET/SYNC引脚可以设置所需的升压开关频率或在300至800 kHz范围内同步该值。LED 灌电流电流值通过外部ISET电阻设定（见图1）。这八个LED 灌电流也可以组合使用，以实现每串LED更高的电流。A8508提供针对输出短路和过压、开路或短路LED引脚以及过温的保护。双级脉冲逐脉冲电流限制功能提供了软启动，并保护外部电流开关免受高电流过载的影响。作为选项，A8508可以通过连接到FAULT引脚的外部P-FET，在升压转换器发生对地短路时断开输入电源与系统的连接。A8508采用24引脚TSSOP封装（后缀LP），并带有裸露的散热垫以增强散热性能。
商品特性
- 八个集成的大电流沉用于LED灯串；可以连接在一起以实现更高的电流
- 固定频率电流模式控制，带有集成的栅极驱动器/升压控制器；强大的栅极驱动能力可驱动外部N沟道MOSFET，允许每个灯串中的LED数量具有显著的扩展能力
- 并行操作能力，一个主升压控制器加上最多三个从控制器；仅使用单个主升压调节器即可运行多达32串LED
- LED灯串之间的主动电流共享，精度为0.7%，匹配度为0.8%
- 宽输入电压范围：9至40 V
- 内部偏置电源，适用于单电源操作（通常V_IN = 12或24 V）
- Fset / Sync功能，可用于设置升压转换器的开关频率或在高达800 kHz的频率下同步
- 保护特性
- 开路或短路LED引脚保护
- 开路肖特基保护
- 脉冲逐脉冲电流限制
- 过温保护（OTP）
