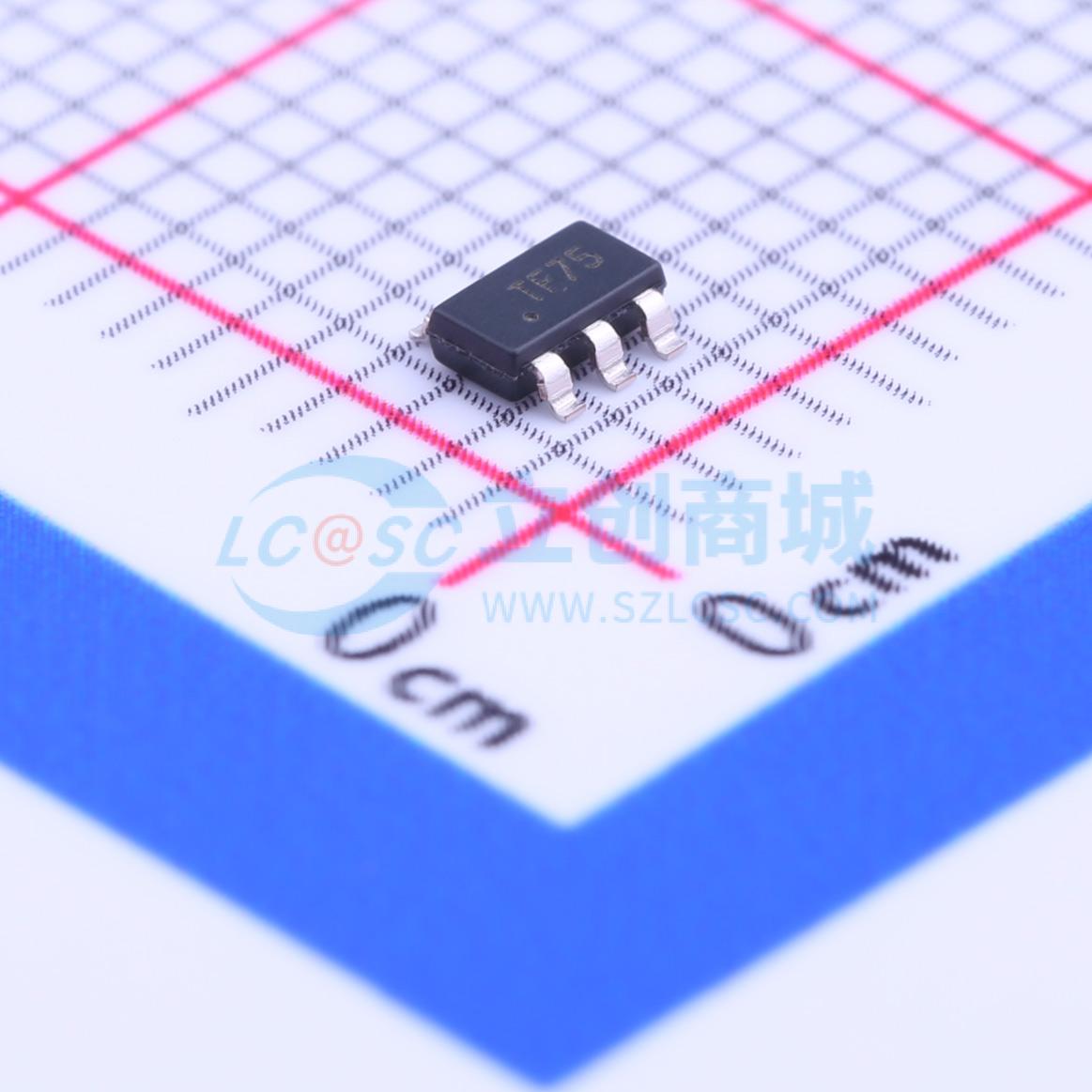

温馨提醒：图片仅供参考，商品以实物为准
CAT4201TD-GT3
停产 CAT4201TD-GT3
- 品牌名称
- onsemi(安森美)
- 商品型号
- CAT4201TD-GT3
- 商品编号
- C145174
- 商品封装
- TSOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.035克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | DC-DC | |
| 工作电压(DC) | 6.5V~36V | |
| 开关频率 | 50kHz~1MHz | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 350mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM；模拟 | |
| 功能特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | 降压 | |
| 工作温度 | -40℃~+125℃ | |
| 开关管(内置/外置) | 内置 | |
| 恒流精度 | - |
商品概述
CAT4201是一款高效降压转换器，专为驱动大电流LED而优化。其采用的专利开关控制算法可实现高效、精确的LED电流调节。通过单个RSET电阻，该器件可在高达36 V的电源下将LED串的满量程电流设置为最高350 mA。 CAT4201的开关架构可实现极低的内部功耗，使得该器件无需专门的散热装置，即可采用小型封装。该器件支持高达1 MHz的开关频率，非常适合对空间要求严苛且需要使用小尺寸、低阻值外部电感的应用。 通过单个输入引脚CTRL可实现模拟调光和LED关断控制。其他特性还包括过载电流保护和热关断功能。该器件采用薄型5引脚SOT23封装，非常适合对空间要求较高的应用。
商品特性
- 最高350 mA的LED驱动电流
- 兼容12 V和24 V标准系统
- 可承受高达40 V的瞬态电压
- 单引脚控制和调光功能
- 最高94%的电源效率
- 可驱动最高32 V的LED串
- 具备LED开路和短路保护功能
- 可并联配置以实现更高的输出电流
- TSOT - 23 5引脚封装
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 12 V和24 V照明系统
- 通用照明、350 mA高亮度LED
