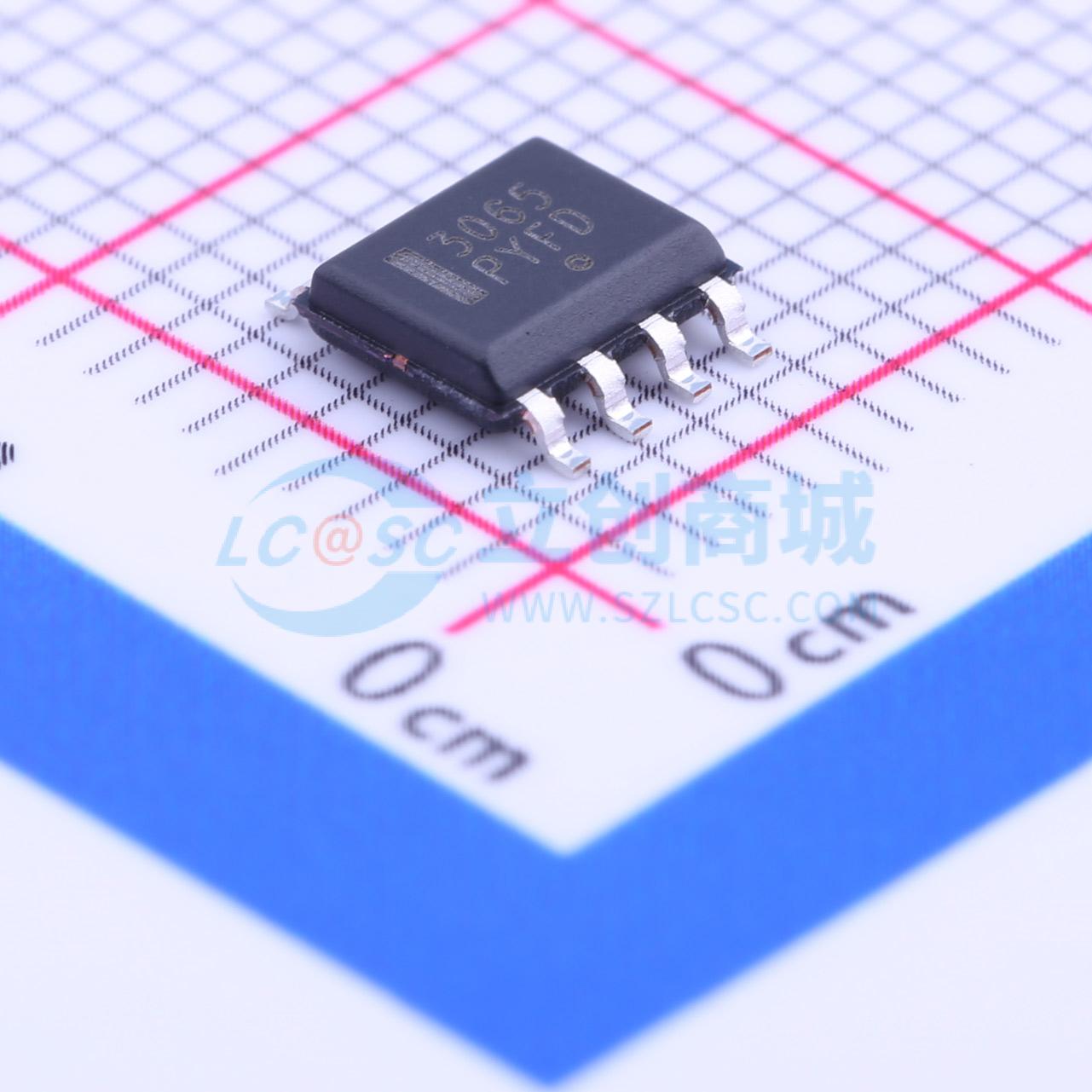

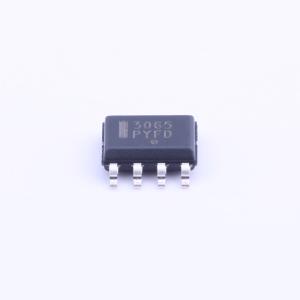

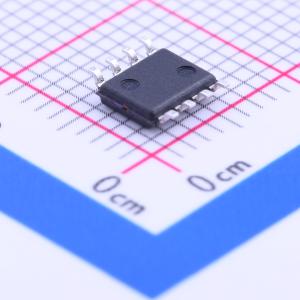

NCP3065DR2G

高达1.5 A的LED恒流开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: 是一款单片开关稳压器，旨在为高亮度LED供电提供恒定电流。具有235mV（标称值）的极低反馈电压，用于调节LED串的平均电流。具有高达40V的宽输入电压，可使用照明应用中常用的12Vac或12Vdc电源以及铅酸电池等非稳压电源。可通过添加外部晶体管配置为控制器拓扑，以支持超过内部晶体管额定开关电流1.5A的更高LED电流。可通过最少的外部组件配置为降压（Buck）和升压（Boost）拓扑。是一款为LED驱动应用优化的单片电源开关稳压器。其灵活的架构使系统设计人员能够直接使用最少的外部组件实现升压或降压拓扑来驱动LED。
品牌名称: onsemi(安森美)
商品型号: NCP3065DR2G
商品编号: C145186
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

商品概述

NCP3065是一款单片开关稳压器，设计用于为高亮度LED提供恒定电流。该器件具有非常低的反馈电压235 mV（标称值），用于调节LED串的平均电流。此外，NCP3065具有高达40 V的宽输入电压范围，使其能够从照明应用中常用的12 Vac或12 Vdc电源以及铅酸电池等未稳压电源工作。通过添加外部晶体管，该器件可以配置成控制器拓扑结构，以支持超过内部晶体管额定开关电流1.5 A的更高LED电流。NCP3065开关稳压器可以用最少的外部元件配置成降压（Buck）和升压（升压）拓扑结构。

商品特性

集成1.5A开关
输入电压范围：3.0V至40V
低反馈电压：235mV
周期电流限制
不需要控制环路补偿
工作频率可调，最高可达250kHz
可与所有陶瓷输出电容或无输出电容一起工作
模拟和数字PWM调光功能
带有迟滞的内部热关断
提供汽车版本

应用领域

汽车和船舶照明
高功率LED驱动器
恒流源
低压LED照明（景观，路径，太阳能，MR16替换）

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交1单

	属性	参数值
	商品目录	LED驱动
	类型	DC-DC
	工作电压(DC)	3V~40V
	开关频率	150kHz
	通道数	1
	输出电流	1.5A

	属性	参数值
	调光	模拟；PWM
	特性	过流保护(OCP)；过温保护(OTP)
	拓扑结构	降压；升压
	工作温度	-40℃~+125℃
	开关管(内置/外置)	内置
