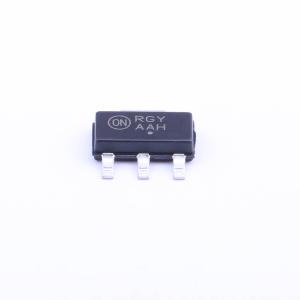

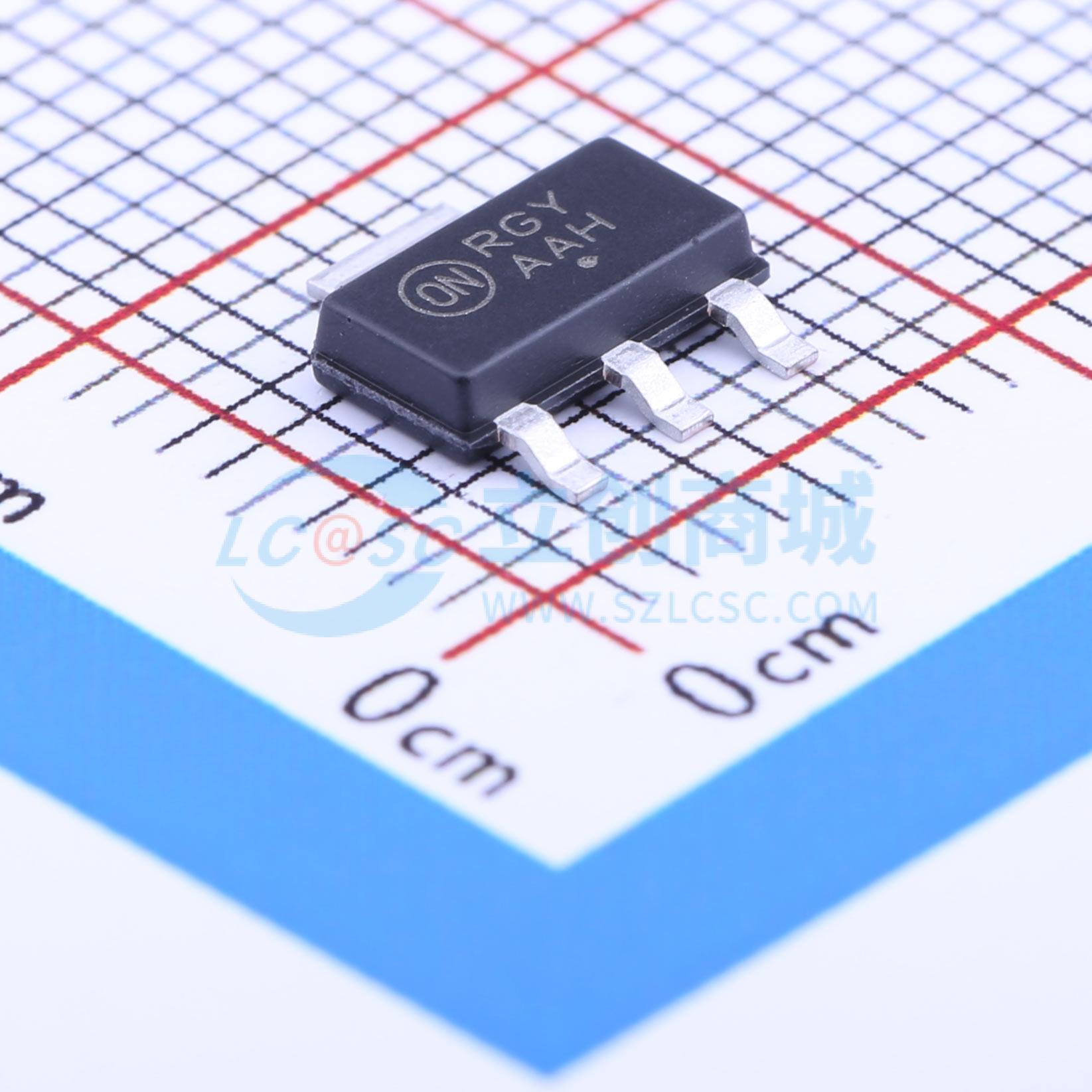

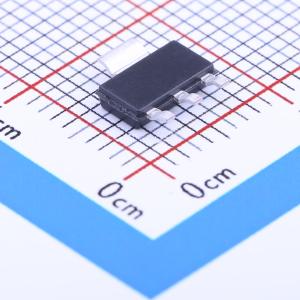

温馨提醒：图片仅供参考，商品以实物为准
NSI45030AZT1G
恒流调节器与LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 线性恒流调节器（CCR）是一种简单、经济且耐用的设备，旨在为调节LED中的电流提供经济高效的解决方案（类似于恒流二极管，CCD）。CCR基于自偏置晶体管（SBT）技术，可在较宽的电压范围内调节电流。它设计有负温度系数，以保护LED在极端电压和电流下免受热失控影响。CCR可立即开启，在阳极-阴极电压（Vak）仅为0.5V时即可达到25%的调节率。它无需外部组件，可设计为高端或低端调节器。高阳极-阴极电压额定值可承受汽车、工业和商业标识应用中常见的浪涌。CCR采用热性能良好的封装，符合AEC-Q101标准，并获得UL94-V0认证。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NSI45030AZT1G
- 商品编号
- C145522
- 商品封装
- SOT-223-4
- 包装方式
- 编带
- 商品毛重
- 0.202克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 工作电压(DC) | 45V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 拓扑结构 | - | |
| 工作温度 | -40℃~+125℃ | |
| 恒流精度 | 10% |
商品概述
线性恒流调节器（CCR）是一种简单、经济且耐用的器件，旨在为LED电流调节提供经济高效的解决方案（类似于恒流二极管，CCD）。CCR基于自偏置晶体管（SBT）技术，可在较宽的电压范围内调节电流。它采用负温度系数设计，可保护LED在极端电压和电流下避免热失控。 CCR可立即开启，在阳极 - 阴极电压（Vak）仅为0.5 V时，即可达到调节电流的25%。它无需外部元件，可设计为高端或低端调节器。高阳极 - 阴极电压额定值可承受汽车、工业和商业 signage应用中常见的浪涌。CCR采用散热性能良好的封装，符合AEC - Q101标准，并通过UL94 - V0认证。
商品特性
- 坚固的功率封装：1.4瓦
- 宽工作电压范围
- 立即开启
- 电压浪涌抑制 - 保护LED
- 通过AEC - Q101认证，具备生产件批准程序（PPAP）能力，通过UL94 - V0认证
- SBT（自偏置晶体管）技术
- 负温度系数
- 这些器件无铅、无卤素/无溴化阻燃剂，符合RoHS标准
应用领域
- 汽车：人字形侧镜标记灯、仪表盘、显示屏和仪表背光、高位刹车灯、阅读灯
- 交流照明面板、显示屏 signage、装饰照明、发光字
- 开关触点湿润
