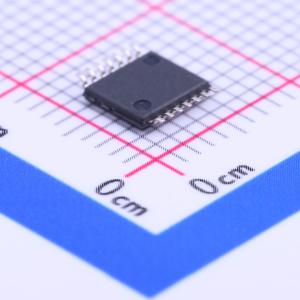

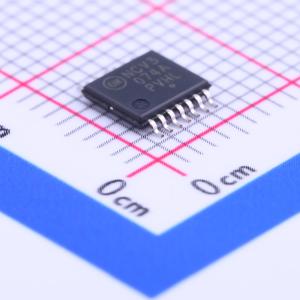

NCV33074ADTBR2G

MC33071/72/74、MC34071/72/74、NCV33072/74A 系列单片运算放大器采用了优质双极制造工艺和创新设计理念。该系列运算放大器无需使用 JFET 器件技术，即可实现 4.5 MHz 的增益带宽积、13 V/µs 的压摆率和快速建立时间。虽然该系列可采用双电源供电，但特别适合单电源工作，因为其共模输入电压范围包含地电位（VEE）。该系列采用达林顿输入级，具有高输入电阻、低输入失调电压和高增益的特点。全 NPN 输出级无死区交越失真，输出电压摆幅大，具备高电容驱动能力、出色的相位和增益裕度、低开环高频输出阻抗以及对称的源/灌交流频率响应。 MC33071/72/74、MC34071/72/74、NCV33072/74A 系列器件有标准性能或优质性能（后缀为 A）等级可供选择，适用于商业、工业/车辆 温度范围。该系列完整的单、双和四运算放大器提供塑料 DIP、SOIC、QFN 和 TSSOP 表面贴装封装。

• 宽带宽：4.5 MHz
• 高压摆率：13 V/µs
• 快速建立时间：1.1 s 至 0.1%
• 宽单电源工作范围：3.0 V 至 44 V
• 宽输入共模电压范围：包含地（VEE）
• 低输入失调电压：最大 3.0 mV（后缀为 A）
• 大输出电压摆幅：-14.7 V 至 +14 V（采用 ±15 V 电源）
• 高电容驱动能力：0 pF 至 10,000 pF
• 低总谐波失真：0.02%
• 出色的相位裕度：60°
• 出色的增益裕度：12 dB
• 输出短路保护
• 静电放电二极管/钳位器为双运放和四运放提供输入保护
• NCV 前缀适用于汽车及其他有独特产地和控制变更要求的应用；符合 AEC - Q100 标准且具备生产件批准程序（PPAP）能力
• 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合 RoHS 标准
