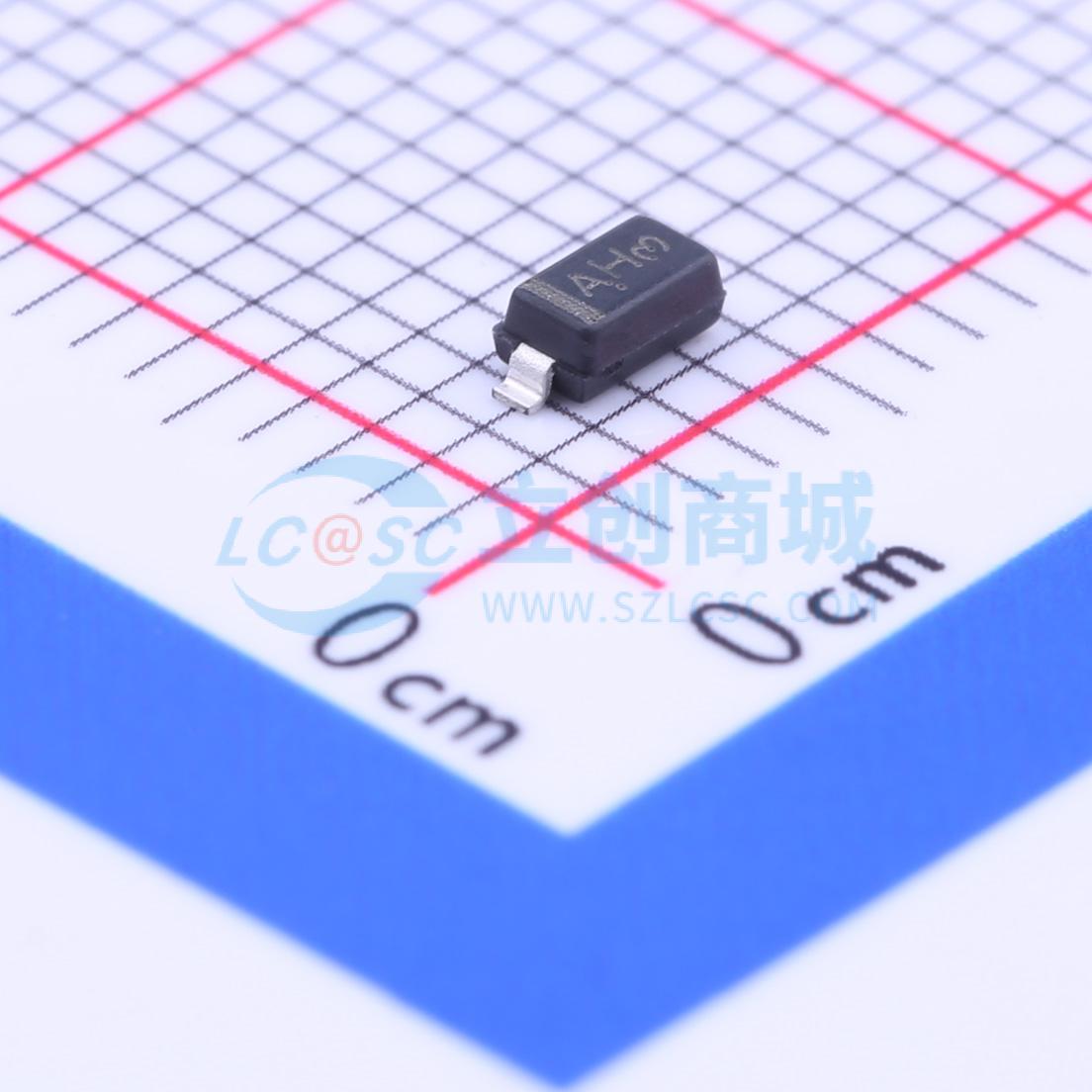

温馨提醒：图片仅供参考，商品以实物为准
NSI45030AT1G
恒流调节器和LED驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 线性恒流调节器 (CCR) 是一种简单、经济且耐用的设备，旨在为调节 LED 中的电流提供经济高效的解决方案。CCR 基于自偏置晶体管 (SBT) 技术，可在很宽的电压范围内调节电流。它设计有负温度系数，以保护 LED 在极端电压和电流下免受热失控的影响。CCR 立即开启，仅需 0.5V Vak 即可达到调节值的 25%。它无需外部组件，可设计为高端或低端调节器。高阳极-阴极电压额定值可承受汽车、工业和商业 signage 应用中常见的浪涌。CCR 采用热性能良好的封装，符合 AEC-Q101 标准，并获得 UL94-V0 认证。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NSI45030AT1G
- 商品编号
- C150066
- 商品封装
- SOD-123
- 包装方式
- 编带
- 商品毛重
- 0.036克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LED驱动 | |
| 类型 | - | |
| 工作电压(DC) | 45V | |
| 开关频率 | - | |
| 通道数 | 1 | |
| 输出电压 | - | |
| 输出电流 | 30mA |
| 属性 | 参数值 | |
|---|---|---|
| 调光 | PWM | |
| 特性 | - | |
| 工作电压(AC) | - | |
| 拓扑结构 | - | |
| 工作温度 | -55℃~+150℃ | |
| 恒流精度 | 10% |
商品概述
线性恒流调节器（CCR）是一种简单、经济且坚固的设备，旨在为LED提供成本效益高的电流调节解决方案（类似于恒流二极管，CCD）。CCR基于自偏置晶体管（SBT）技术，在宽电压范围内调节电流。它设计有负温度系数，以防止LED在极端电压和电流下发生热失控。
CCR立即启动，并且仅需0.5 V Vak即可达到25%的调节状态。它不需要外部组件，可以设计为高侧或低侧调节器。高阳极-阴极电压等级能够承受汽车、工业和商业标牌应用中常见的浪涌。CCR采用热性能稳健的封装，并符合AEC-Q101标准，且通过了UL94-V0认证。
商品特性
- 强固的功率封装：460毫瓦
- 宽工作电压范围
- 即时启动
- 电压浪涌抑制 − 保护LED
- SBT（自偏置晶体管）技术
- 负温度系数
- NSV前缀适用于汽车及其他需要独特位置和控制变更要求的应用；符合AEC-Q101标准并具备PPAP能力
- 这些器件无铅、无卤素/无溴化阻燃剂，并符合RoHS标准
应用领域
- 汽车：雪佛龙侧镜标记，仪表盘，显示屏及仪表背光，CHMSL，地图灯
- 空调照明板，显示标识，装饰照明，通道字母标示
