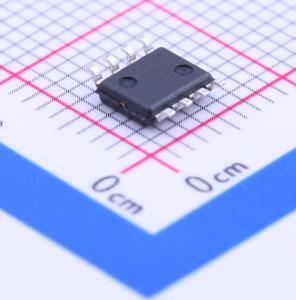

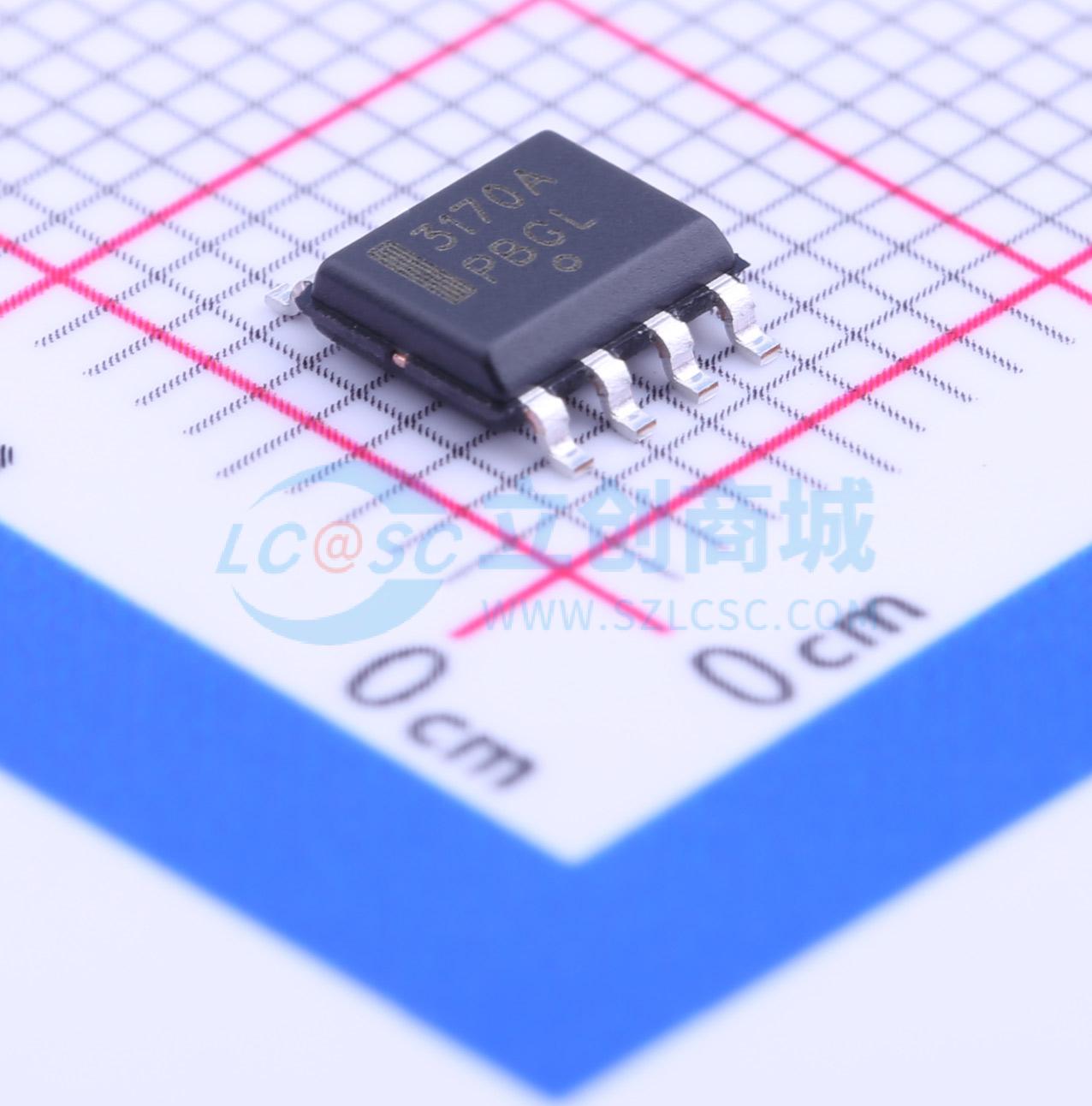

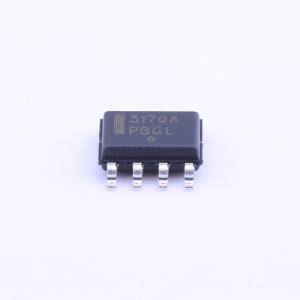

温馨提醒：图片仅供参考，商品以实物为准

NCP3170ADR2G

同步PWM开关转换器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCP3170是一款电流模式降压调节器，集成了高端PMOS开关和低端NMOS开关。它的输入电压范围为4.5 V至18 V，可提供高达3 A的负载电流。
品牌名称: onsemi(安森美)
商品型号: NCP3170ADR2G
商品编号: C145192
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.207克(g)

商品参数

商品概述

NCP3170 是一种灵活的同步 PWM 降压开关稳压器。它的工作电压范围为4.5 V至18 V，可提供高达3 A的电流，并能够产生低至0.8 V的输出电压。NCP3170还集成了电流模式控制。为了减少外部组件的数量，包括软启动、电源良好检测和开关频率在内的多项功能都已在内部设定。NCP3170目前采用SOIC-8封装。

应用领域

机顶盒
DVD/蓝光驱动器和硬盘
液晶显示器和电视
有线调制解调器
PCIe显卡
电信/网络/数据通信设备
负载点DC/DC转换器

数据手册PDF

放大查看下载PDF

优惠活动

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交17单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~18V
	输出电压	800mV~17.28V
	输出电流	3A
	开关频率	500kHz
	工作温度	-40℃~+85℃@(TA)

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	1.7mA
	开关管(内置/外置)	内置
	输出类型	可调
