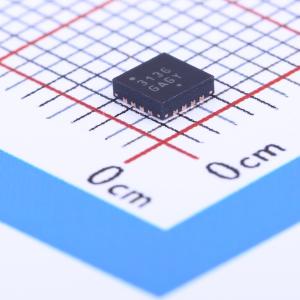

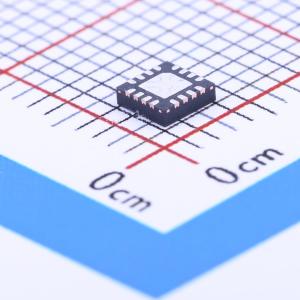

温馨提醒：图片仅供参考，商品以实物为准

NCP3136MNTXG

6A集成同步降压转换器

描述: NCP3136是一款完全集成的同步降压转换器,适用于3.3V和5V降压应用。它可以提供高达6.5A的瞬时电流。NCP3136支持高效率、快速瞬态响应,并提供电源良好指示器。控制方案包括两种操作模式:FCCM和自动CCM/DCM。在自动CCM/DCM模式下,控制器可以在CCM和DCM之间平滑切换,以更高的效率运行。
品牌名称: onsemi(安森美)
商品型号: NCP3136MNTXG
商品编号: C145511
商品封装: QFN-16-EP(3x3)
包装方式: 编带
商品毛重: 0.36克(g)

商品参数

商品概述

NCP3136 是一款完全集成的同步降压转换器，适用于3.3V和5V的降压应用。它可以提供高达6.5A的瞬时电流。NCP3136支持高效率、快速瞬态响应，并提供电源良好指示。控制方案包括两种工作模式：FCCM和自动CCM/DCM。在自动CCM/DCM模式下，控制器可以在CCM和DCM之间平滑切换，在这种模式下，转换器以更低的开关频率运行，从而实现更高的效率。NCP3136采用3 mm x 3 mm QFN16引脚封装。

商品特性

在CCM和DCM模式下均具有高效率
- 工作频率：1.1 MHz
支持MLCC输出电容
小尺寸，3 mm x 3 mm，16引脚QFN封装
宽转换电压范围：2.9 V至5.5 V
输出电压范围从0.6 V到0.84 X VIN
自动节能模式
电压模式控制
支持预偏置启动功能
输出放电操作
过温保护
内置过压、欠压和过流保护
电源良好指示
该器件无铅且符合RoHS标准

应用领域

5V 降压轨
3.3V 降压轨

数据手册PDF

放大查看下载PDF

交货周期

订货115-117个工作日

购买数量

(3000个/圆盘，最小起订量 3000 个)

个

起订量：3000 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	2.9V~5.5V
	输出电压	-
	输出电流	6.5A
	开关频率	1.1MHz
	工作温度	-40℃~+125℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3.5mA
	开关管(内置/外置)	内置
	输出类型	可调
